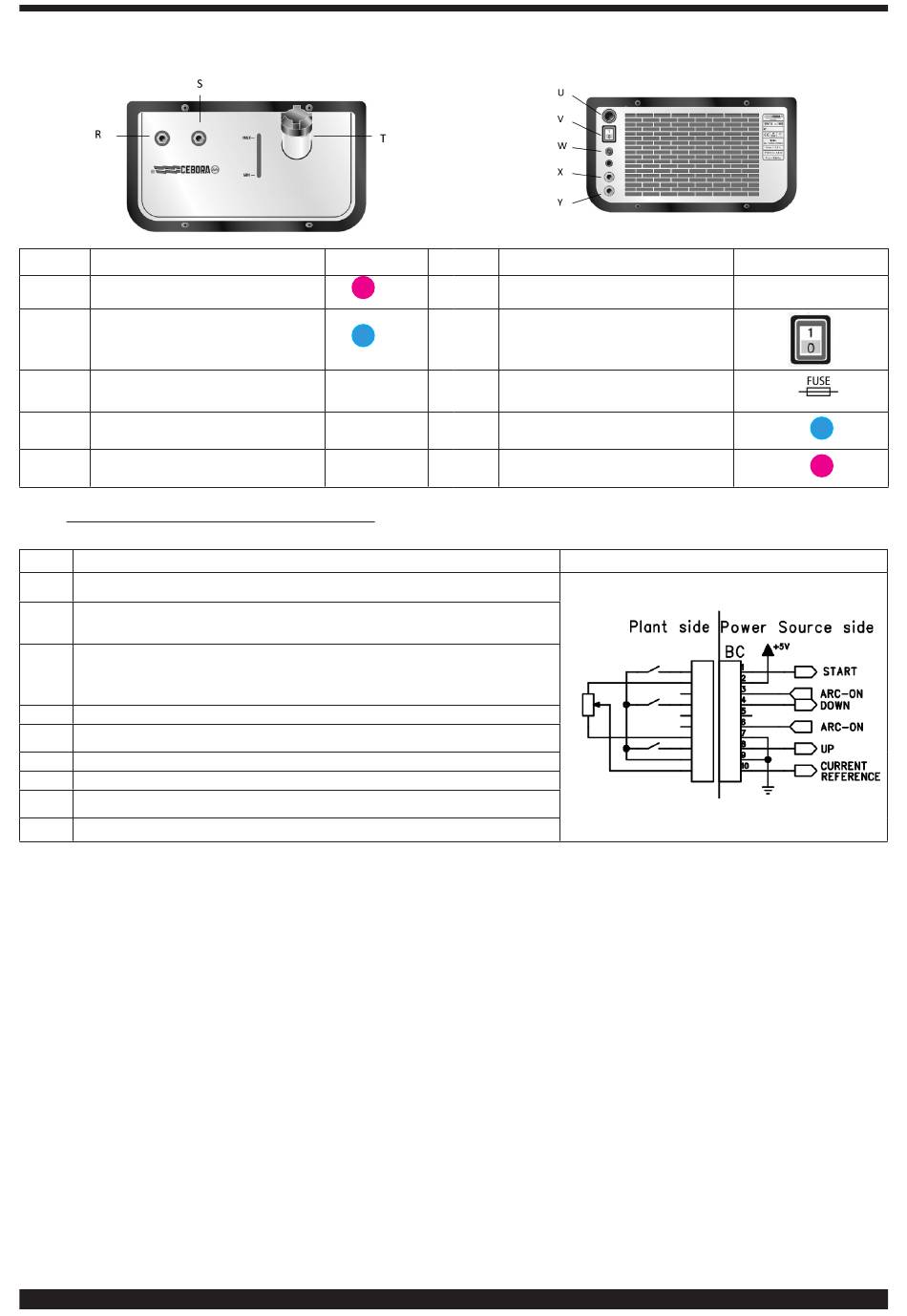

Gruppo di raffreddamento
Pos. Descrizione
R Ingresso acqua calda
S Uscita acqua fredda
T Serbatoio acqua 5 litri
6.1

Descrizione connettori pannello anteriore

Pin Descrizione
Start digital input.
1
2 + 5Vdc voltage output for reference current external potentiometer power
supply.
3-6 Arc-ON Relay contact (30Vdc 125Vac, 0,5A max).
arc lit = contact closed;
arc off = contact opened.
4 Down Digital input performs the welding current set point reduction.
5 n.c.
7 Gnd 0V for reference current external potentiometer power supply
8 Up digital input; performs the welding current set point increasing
9 Gnd 0V for external commands
10 Current Ref. analog input welding current set point signal
6/11
Simbolo Pos.
U
V
+ W
X
Y
Descrizione
Cavo alimentazione
Interruttore accensione
Fusibile
Uscita acqua fredda
Ingresso acqua calda
Schema di collegamento
Simbolo
3301229
