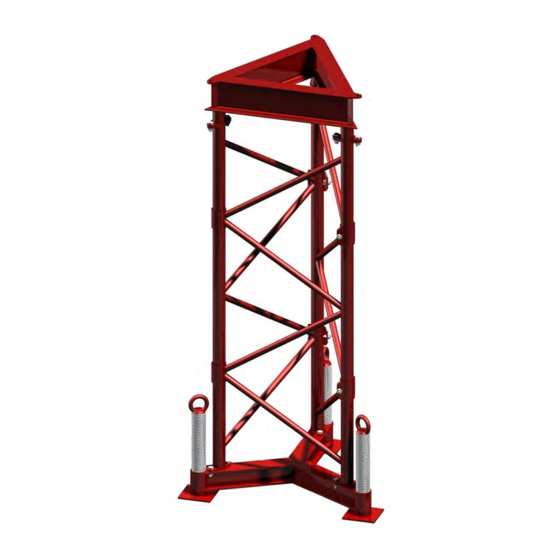

Étai triangulaire

Publicité

Liens rapides

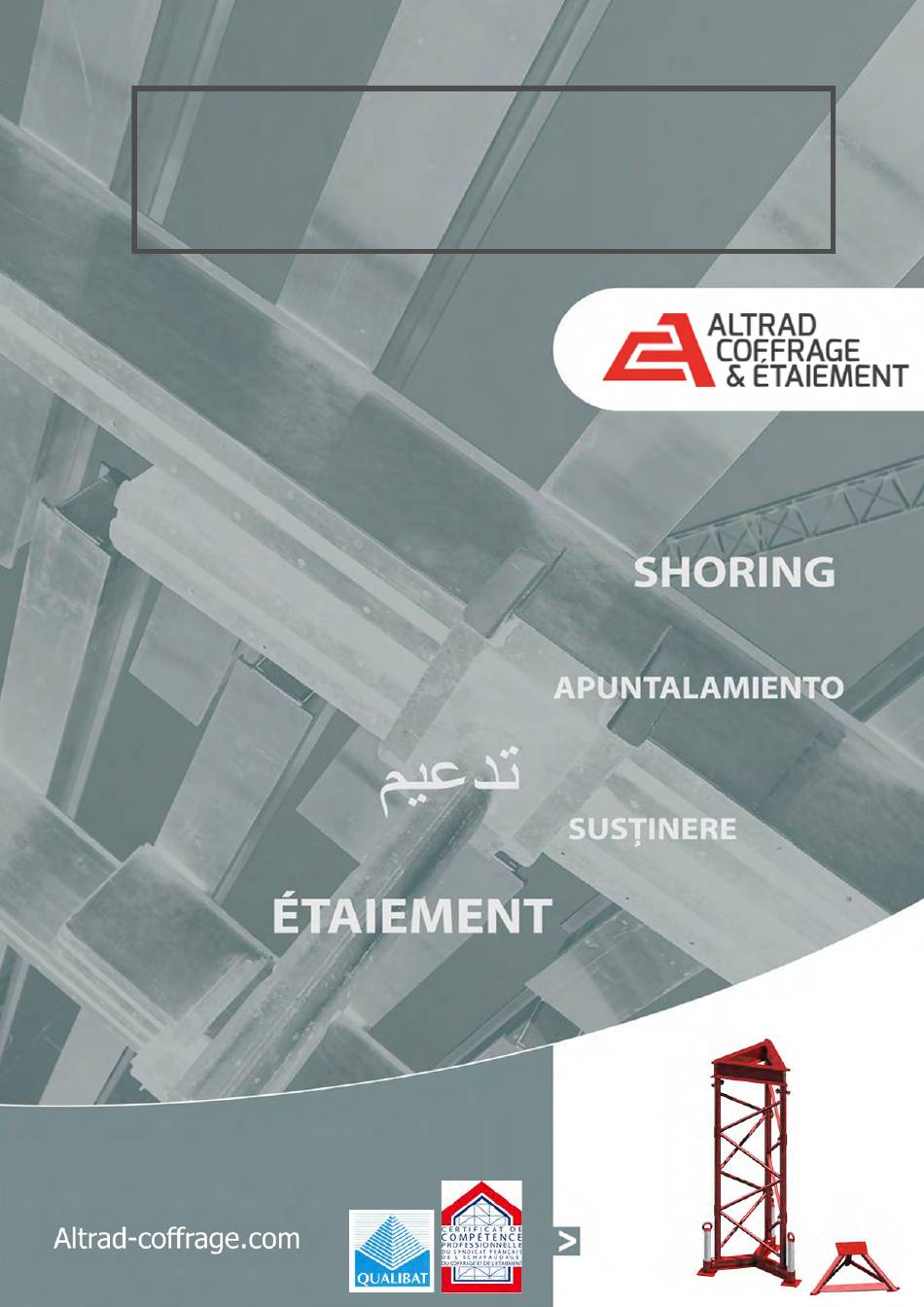

ÉTAI TRIANGULAIRE SL 40
- Manuel d'utilisation -
MAJ du 09/06/2016

Publicité

loading

Sommaire des Matières pour Altrad SL 40

  • Page 1 ÉTAI TRIANGULAIRE SL 40 - Manuel d’utilisation - MAJ du 09/06/2016...
  • Page 2: Etai Triangulaire Sl 40

    > ETAI TRIANGULAIRE SL 40 Disponible en acier galvanisé A la vente Caractéristiques  Capable de supporter jusqu’à 400 kN de charge pour une longueur de 11.5 ml.  Utilisation en support vertical ou horizontal.  Système conçu pour le bâtiment et les travaux publics.
  • Page 3 > ETAI TRIANGULAIRE SL 40 Caractéristiques technique des sections Les éléments intermédiaires sont constitués par trois montants Ø76mm contreventés par des barres Ø38mm.
  • Page 4 > ETAI TRIANGULAIRE SL 40 COMPOSANT SL 40 Acier galvanisé Composant 2.25 m (réf. 122-0225) Référence Caractéristiques Poids (kg) 122-0050 Composant en acier peint Ht 0,50m 122-0050 Composant en acier galvanisé Ht 0,50m 122-0125 Composant en acier peint Ht 1,25m 122-0125 Composant en acier galvanisé...
  • Page 5 Caractéristiques Poids (kg) La tête plate de l’étai triangulaire SL 40 est adaptée pour les poutres en bois et en acier. Elle peut être utilisé comme un élément intermédiaire, dans ce cas elle ne sera reliée à la section supérieure que par un boulon par pied au lieu de deux habituels.
  • Page 6: Utilisations Verticales

    > ETAI TRIANGULAIRE SL 40 Utilisations verticales : Charge axiale de sécurité pour tours verticales Cette courbe prend pour hypothèse que la charge est centrée sur l’étai. Hauteur en mètres Utilisations horizontales : Charge axiale maximale pour tours horizontales Cette courbe prend Support pour hypothèse que la...

Ce manuel est également adapté pour:

122-0050122-0125122-0225
