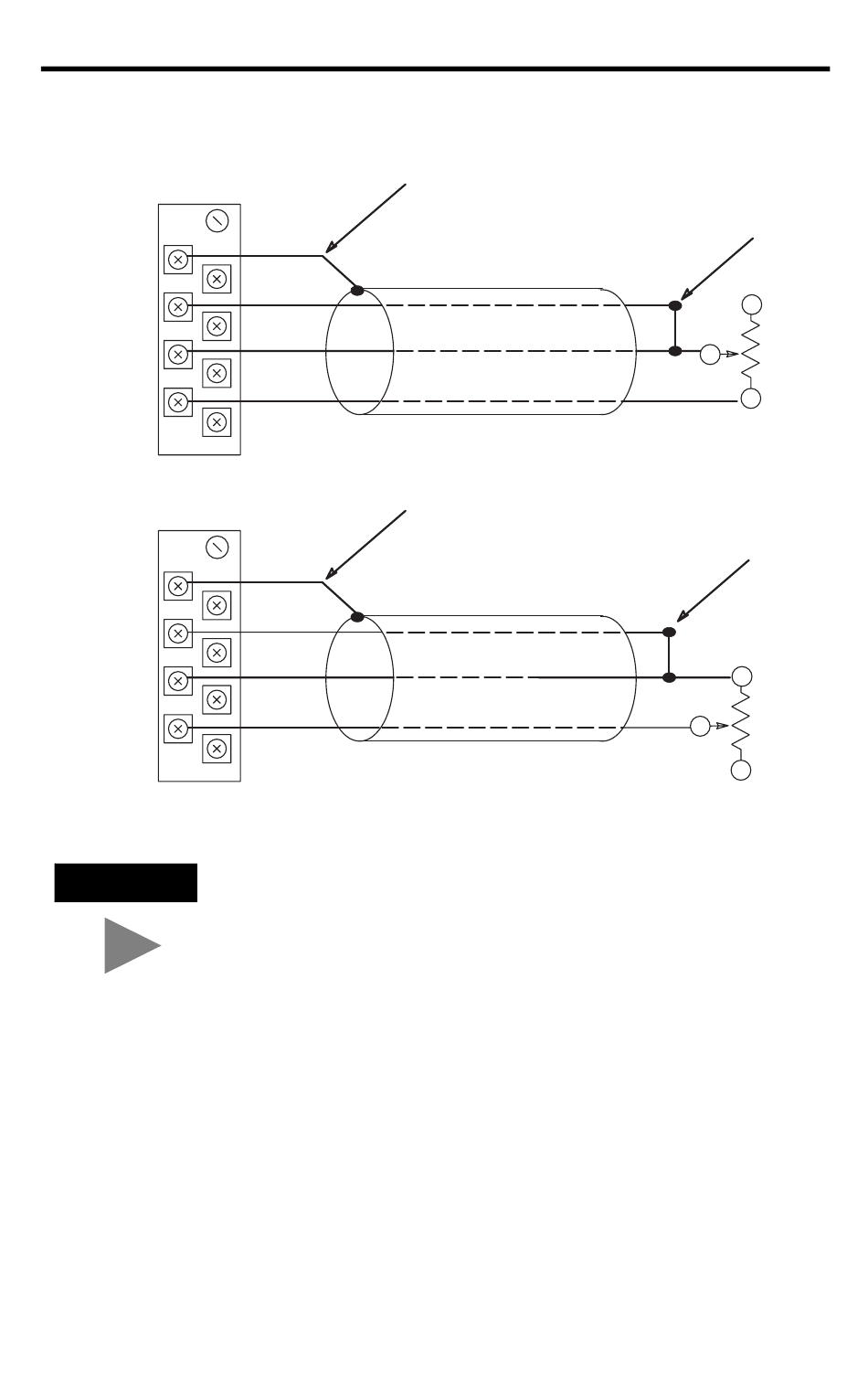

Raccordement d'un potentiomètre à 3 fils
Blindage
CA 0 RTD
CA 0 Détection
CA 0 Retour
Blindage
CA 0 RTD
CA 0 Détection
CA 0 Retour
CONSEIL
Blindage du câble
RTD
Détection
Retour
Câble Belden #9501 ou #9533 blindé
Blindage du câble
RTD
Détection
Retour
Câble Belden #9501 ou #9533 blindé
Le bras du curseur du potentiomètre peut être connecté à la
borne RTD ou Retour, selon que vous voulez une résistance
croissante ou décroissante.
Module d'entrées RTD/résistance SLC 500™
Acheminez les fils de RTD et de détection du module vers la
borne du potentiomètre, puis fixez-les sur un point.
Acheminez les fils de RTD et de détection du module
vers la borne du potentiomètre, puis fixez-les sur un
Publication 1746-IN012B-FR-P - Mai 2001
13
Potentiomètre
Potentiomètre
