Section 1 : Montage et configuration
36 cm
A
Prise de force du tracteur
Barre de traction
Niveau du sol
Distance de la prise de force à la barre de traction

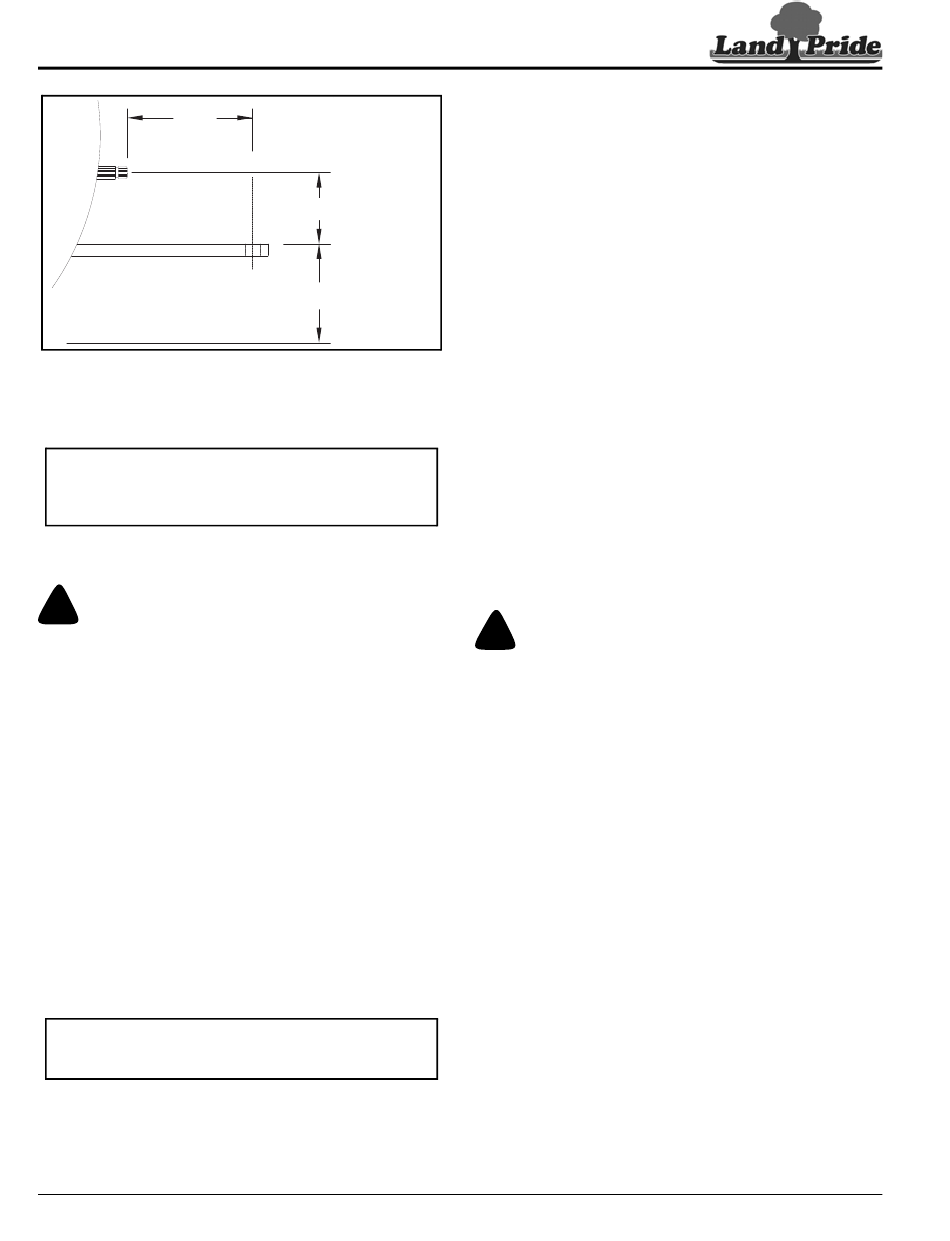

Figure 1-17
Attelage à un tracteur de type tracté
Consulter la Figure 1-17 :
IMPORTANT : L'endommagement de l'équipement pourrait
survenir si la distance entre l'extrémité de l'arbre de prise de
force du tracteur et le centre du trou de goupille d'attelage
de la barre de traction n'est pas de 36 cm (14 po).
Régler la longueur de la barre de traction de manière à ce que le
centre du trou de goupille d'attelage de la barre de traction et l'extré-
mité de l'arbre de prise de force du tracteur soit à 36 cm (14 po).
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
•
Un risque d'écrasement est présent pendant l'accouplement et le
désaccouplement de l'outil. Tenir les personnes et les animaux à
l'écart pendant la marche arrière jusqu'à l'outil ou la marche avant
pour s'éloigner de l'outil. Ne pas actionner les commandes hydrau-
liques pendant qu'une personne ou un animal se trouve directement
derrière le tracteur ou près de l'outil.
•
Tous les écrans protecteurs et les carters de protection doivent être ins-
tallés et en bon état de fonctionnement pendant l'utilisation de l'outil.
•
Toujours débrayer la prise de force, régler la boîte de vitesses du
tracteur en position de stationnement ou engager le frein de station-
nement, couper le moteur, retirer la clé de contact et attendre que
toutes les pièces mobiles soient à l'arrêt complet avant de descendre
du tracteur.
•
Ne pas embrayer la prise de force pendant l'accouplement ou le
désaccouplement de l'arbre de transmission ou lorsque quelqu'un
se tient près de l'arbre de transmission. Le corps ou les vêtements
d'une personne peuvent s'emmêler dans l'arbre de transmission.
•
Certains tracteurs comportent des vitesses de prise de force mul-
tiples. Ne pas dépasser la vitesse de prise de force de 540 tr/min, car
un bris d'équipement pourrait se produire.
Consulter la Figure 1-18 à la page 19 :
IMPORTANT : La goupille de raccordement du cric doit être
entièrement insérée et bien fixée avant de travailler sur ou
autour d'un outil non attelé à la barre de traction du tracteur.
1.
S'assurer que la chandelle (n
à l'attelage de la débroussailleuse et bien fixée avec la gou-
o
pille de béquille (n
12).
2.
Rentrer la barre de traction (n
o
lage de chape (n
2).
18
Débroussailleuses rotatives RCF3684 326-412M-FRC
Table des matières
22273
20 cm
B
46 à 53 cm
C
o
11) est correctement attachée
o
1) en la rapprochant de l'atte-
3.
La barre de traction doit s'insérer entre les plaques d'atte-
lage supérieures et inférieures de la chape. Soulever ou
abaisser la chandelle (n
o
o
(n
2) sur la barre de traction (n
4.
Reculer le tracteur jusqu'à l'attelage de la débroussailleuse,
jusqu'à ce que les trous de la barre de traction et de la chape
soient correctement alignés.
5.
Raccorder la débroussailleuse à la barre de traction du trac-
teur à l'aide d'une vis d'assemblage GR5 de 1 po – 8 x
4 1/2 po (n
o
3), de deux rondelles plates (n
illustré, d'une rondelle de blocage (n
o
gonal (n
7). Serrer l'écrou hexagonal jusqu'à ce que la ron-
delle de blocage soit aplatie.
o
6.
Abaisser la chandelle (n
lage soit supporté par la barre de traction. Protéger la chandelle
contre tout endommagement en la retirant de l'attelage pour la
ranger sur l'embase de support de la chandelle (n
7.
Relier la chaîne de sécurité de l'attelage (n
du tracteur. Ajuster la longueur de la chaîne pour éliminer
tout jeu, sauf celui nécessaire pour permettre la rotation.
Verrouiller le crochet de chaîne à la chaîne de sécurité.
8.
Tirer le collier de tirage de l'arbre de transmission (n
enfoncer l'arbre de transmission sur l'arbre de prise de force
du tracteur. Relâcher le collier de tirage et continuer à pous-
ser la fourche d'arbre de transmission sur l'arbre de prise de
force du tracteur jusqu'à ce que le collier de tirage
s'enclenche. Tirer la fourche d'arbre de transmission pour
s'assurer qu'elle est bien fixée.
Attelage hydraulique
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Le liquide hydraulique à haute pression peut pénétrer la peau. Porter des
gants de protection et des lunettes de protection ou des lunettes-masque
en travaillant avec des systèmes hydrauliques. Utiliser un bout de carton
ou de bois plutôt que ses mains pour vérifier la présence de fuites. En cas
d'éclaboussure de liquide hydraulique sur la peau ou dans les yeux, il
faut consulter un médecin qui peut traiter ce type de blessure dans les
heures suivantes, car il y a des risques de nécrose. NE PAS TARDER.
Consulter la Figure 1-18 à la page 19 :
1.
S'assurer que la boucle de support à ressort (n
fixée sur le cadre d'attelage et que la quincaillerie est correc-
tement serrée.
2.
Acheminer le tuyau du vérin (n
à ressort (n
o
14) et brancher à la prise à distance du tracteur.
3.
S'assurer que le jeu de l'arbre de transmission est adéquat
en fonction des différentes hauteurs de coupe.
a. Une fois l'arbre de transmission relié au tracteur et à la
débroussailleuse, soulever et abaisser lentement la
débroussailleuse jusqu'à ses limites supérieures et infé-
rieures en vérifiant les jeux entre l'attelage et l'arbre de
transmission.
b. Ajuster la hauteur ou la longueur de la barre de traction
du tracteur en cas d'interférence de l'arbre de transmis-
sion. Consulter la Figure 1-17 pour les bonnes dimen-
sions de la barre de traction.
4.
Faire alterner le système hydraulique en déployant et en
escamotant le vérin de levage à plusieurs reprises. Il pourrait
s'avérer nécessaire de purger l'air emprisonné dans le sys-
tème hydraulique si le fonctionnement est lent. Se référer à la
rubrique « Purge du système hydraulique » à la page 19.
11) pour aligner l'attelage de chape
o
1) du tracteur.
os
4 et 5) comme
o
6) et d'un écrou hexa-
11) jusqu'à ce que le poids de l'atte-
o
13).
o
10) au châssis
o
o
14) est bien
o
9) dans la boucle du support
29 novembre 2017
