Section 1 : Montage et configuration
4.
Relier l'attelage à trois points central supérieur à l'attelage
supérieur avec l'axe de chape de 1 po (n
o
fendue (n
5) fournis par le client. Si le tracteur est muni
d'un attelage de la catégorie III, une entretoise de 3,18 cm
o
(1 1/4 po) (n
1) fournie par le client sera requise.
5.
S'assurer que les bras d'attelage inférieurs sont bloqués
afin d'éviter un mouvement latéral excessif.
6.
Retourner au tracteur, puis soulever et abaisser soigneuse-
ment l'outil pour s'assurer que la barre de traction, les
pneus et les autres pièces d'équipement du tracteur
n'entrent pas en contact avec le cadre de la débroussail-
leuse ou l'arbre de transmission. Déplacer ou retirer la
barre de traction, au besoin.
7.
Régler manuellement l'un des deux bras de levage à trois
points inférieurs vers le haut ou le bas afin de mettre la
débroussailleuse rotative de niveau de la gauche vers la
droite. Les derniers réglages seront effectués pendant les
« Réglages de mise de niveau et de hauteur du plateau
de coupe » à la page 15.
8.
Les tiges de levage qui se trouvent sur l'attelage à trois
points du tracteur doivent être réglées afin de permettre un
flottement latéral. Bien vouloir consulter le Manuel d'utilisa-
teur du tracteur pour les instructions de réglage.
Attelage de l'arbre de transmission
à la prise de force du tracteur
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Ne pas utiliser un adaptateur de prise de force. Un adaptateur de prise
de force augmente la contrainte sur l'arbre de prise de force du tracteur,
ce qui peut endommager l'arbre de prise de force et l'arbre de transmis-
sion. Il annule également l'effet du carter de protection de prise de force
du tracteur et pourrait causer des blessures corporelles ou la mort.
1.
Stationner le tracteur sur une surface de niveau. Régler la
boîte de vitesses du tracteur en mode de stationnement et
engager le frein de stationnement. S'assurer que la prise de
force est débrayée.
2.
Engager doucement le levier de levage à trois points du
tracteur pour soulever la débroussailleuse jusqu'à ce que
l'arbre d'entrée de boîte de transmission soit à la même
hauteur que l'arbre de prise de force du tracteur.
37298
5 juillet 2017
Table des matières
o
6) et la goupille
TROU D'ATTELAGE
DANS L'ATTELAGE
TROIS POINTS
CENTRAL SUPÉRIEUR
ARBRE DE PRISE
DE FORCE
BARRE DE
TRACTION
TROUS D'ATTELAGE
DANS LES BRAS DE
LEVAGE À TROIS
POINTS INFÉRIEURS
LA GOUPILLE D'ATTELAGE (N
FENDUE (N
FOURNIES PAR LE CLIENT.

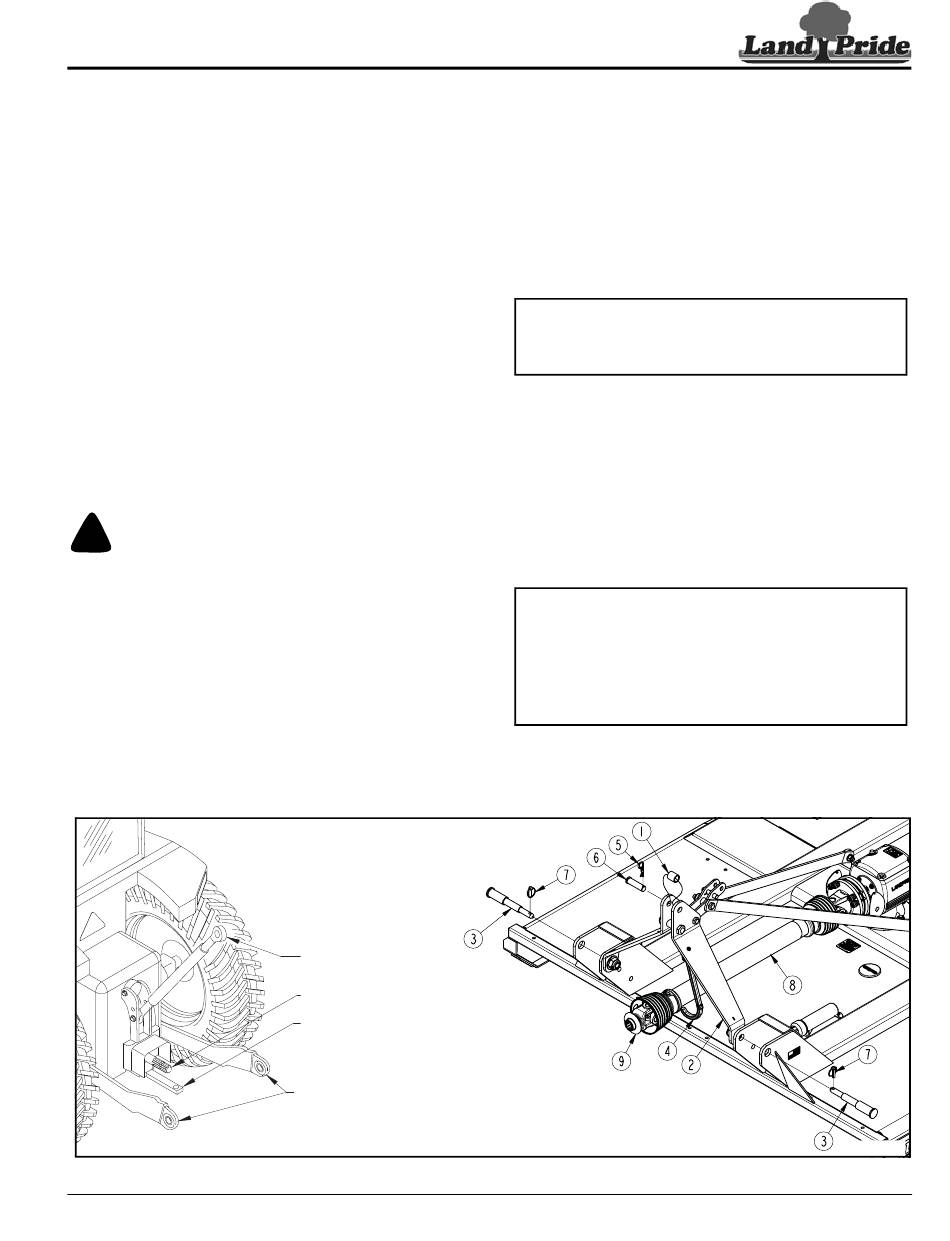

Raccordement à trois points au tracteur
Figure 1-6
3.
Soutenir le plateau de coupe de la débroussailleuse à cette
hauteur à l'aide de vérins ou de blocs de support afin
d'empêcher que la débroussailleuse ne dérape.
4.
Couper le moteur du tracteur et retirer la clé de contact.
5.
Soulever l'arbre de transmission (n
de transmission (n
o
4).
6.
Le support de l'arbre de transmission (n
haut jusqu'à ce qu'il soit fixé contre le cadre en A (n
étant donné qu'il est monté sur ressort.
7.
Faire tomber l'arbre de transmission (n
l'extrémité correspondant au tracteur de l'arbre de trans-
mission vers la boîte de transmission.
IMPORTANT : Passer à la rubrique « Vérification de la
longueur escamotable de l'arbre de transmission » à la
page 11 si l'arbre de transmission est trop long pour être
démarré sur l'arbre de prise de force du tracteur.
8.
Tirer le manchon de la fourche d'arbre de transmission (n
et enfoncer la fourche d'arbre de transmission sur l'arbre de
prise de force du tracteur. Relâcher le collier de tirage et
continuer à pousser la fourche d'arbre de transmission vers
l'avant jusqu'à ce que le collier de la fourche s'enclenche.
9.
L'arbre de transmission devrait à présent être déplacé à
nouveau vers l'arrière et vers l'avant afin de s'assurer que
les deux extrémités sont fixées à l'arbre de prise de force
du tracteur et à l'arbre d'entrée de boîte de transmission.
Fixer à nouveau les autres extrémités desserrées.
Vérification de la longueur escamotable
de l'arbre de transmission
IMPORTANT : Un arbre de transmission trop long peut
s'affaisser et causer des dommages structurels au tracteur
et à l'outil. Toujours vérifier la longueur affaissée de l'arbre
de transmission au moment de l'installation initiale, en
accouplant à un tracteur différent et en alternant entre
l'utilisation d'un dispositif d'attelage éclair et d'un attelage à
trois points. Il se peut que plus d'un arbre de transmission
soit nécessaire pour convenir à toutes les applications.
1.
S'assurer que l'arbre de transmission est bien installé et de
niveau avant de vérifier la longueur escamotable de l'arbre
de transmission. (Au besoin, se référer aux instructions de la
rubrique « Installation de l'arbre de transmission » à la
page 10.)
o
6), LA GOUPILLE
o
o
5) ET LA BAGUE (N
1) SONT
Débroussailleuse rotative RCR2684 312-785M-FRC
o
8) du support de l'arbre
o
4) tournera vers le
o
2),
o
8) en poussant
o
9)
26631
11
