Montage-Hinweise Gegenkasten

4

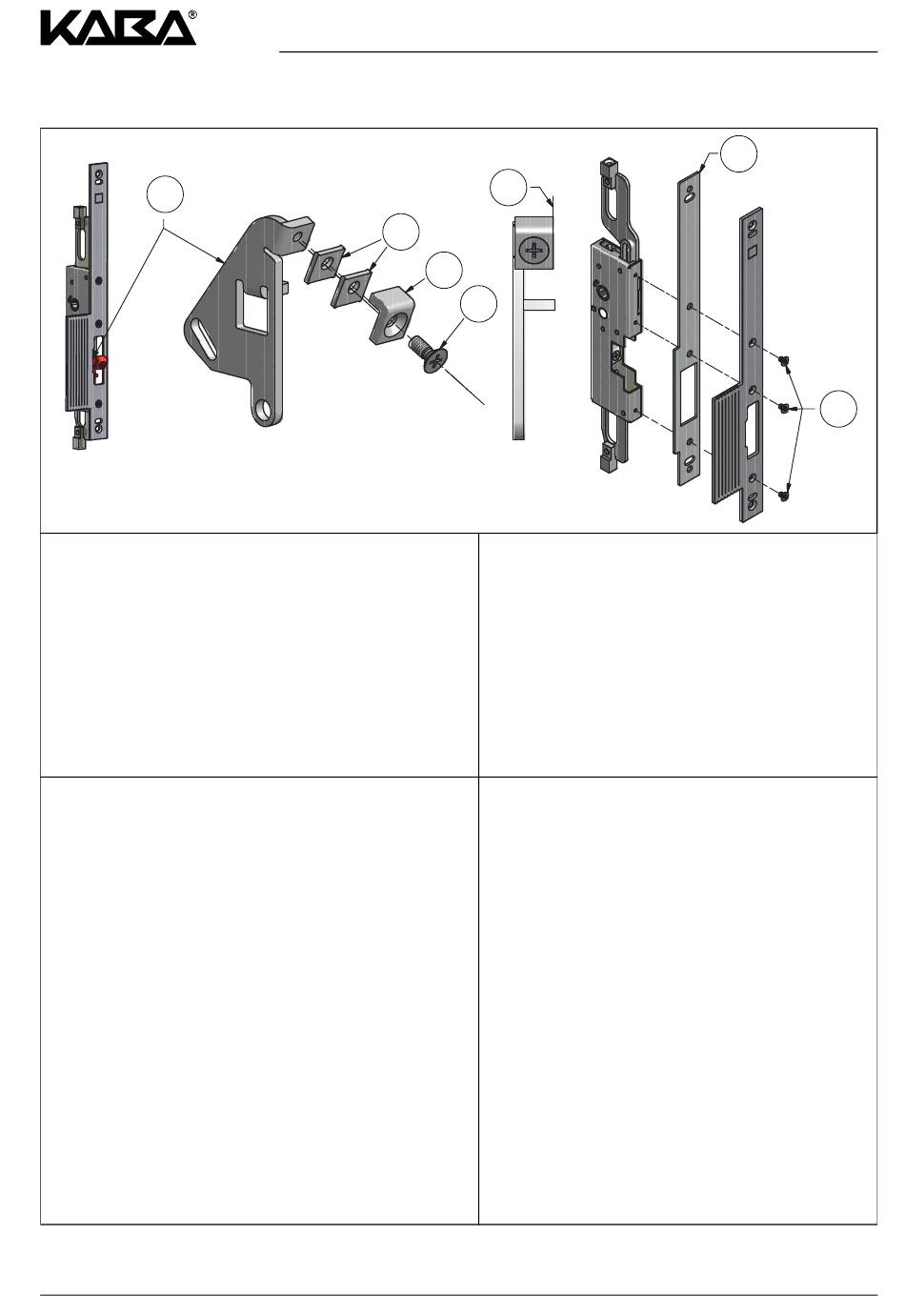

Legende
1. Schieberbefestigung
2. Schieberplatte
3. Distanzscheiben
4. Schieber
5. Sicherstellen der Flucht der Teile
6. Distanzblech 2 mm (bei Türluft > 7 mm - 9 mm
7. Befestigungsschrauben M4 x 8 mit Distanzblech
M4 x 6 ohne Distanzblech
Spaltluft anpassen:
1. Spaltluft bei geschlossenen Türen bestimmen
2. Bestimmen Anzahl Distanzscheiben (3):
Spaltluft bis 4mm keine Scheibe, Spaltluft 4-6 mm
eine Scheibe, ab 6 mm zwei Scheiben
3. Schraube (1) entfernen
4. Schieberplatte (2) entfernen
5. Distanzscheiben (3) entfernen/hinzufügen
6. Distanzplatten und Schieberplatte auf Schieber
montieren, mit Schraube fixieren
7. Funktion des Standflügels testen (Verriegelung,
Panikfunktion)
8. Nach Funktionstest Schraube (1) erneut lösen,
mit Schraubensicherung versehen und wieder
festschrauben
9. Bevor die Schraubensicherung ausgehärtet ist,
sicherstellen, dass alle Teile senkrecht fluchten.
Kaba AG
Montage serrure motorique ZF - Montaggio serratura motorizzato ZF
3
2
1
Dok-Nr. kauloc607 - 2013-02
Installation - Kaba x-lock Motorschloss ZF
5
Anpassen Schieber an Spaltluft
Damit das Rohr und die Stange korrekt und
vollständig ausgefahren werden, muss der
Schieber unbedingt der vorherrschenden Spalt-
luft angepasst werden.
Wichtig: Die Befestigungsschrauben (7)
müssen mit einem Drehmoment von 3.1Nm
angezogen werden.
Unterlegen des Stulps bei grosser
Spaltluft
• Bei Spaltluft zwischen den Stulpen von mehr
als 7 mm muss der Stulp mit einem Distanz-
blech unterlegt werden,um die Spaltluft auf
max. 7 mm zu reduzieren.
• Wird dies nicht eingehalten, können die
Kreuzfallen nicht ordnungsgemäss funktionie-
ren.
• Um das Dornmass Türe/Schloss nicht zu ver-
ändern, wird das Blech zwischen Stulp und
Schlosskasten montiert.
• Die Befestigungsschrauben müssen mit
Schraubensicherung gesichert werden.
• Eventuell muss beim Schieber eine zusätzli-
che Distanzscheibe montiert werden.
• Bei mehr als 7 mm Spaltluft ist eine sichere
Funktion nicht mehr gewährleistet.
6
7
