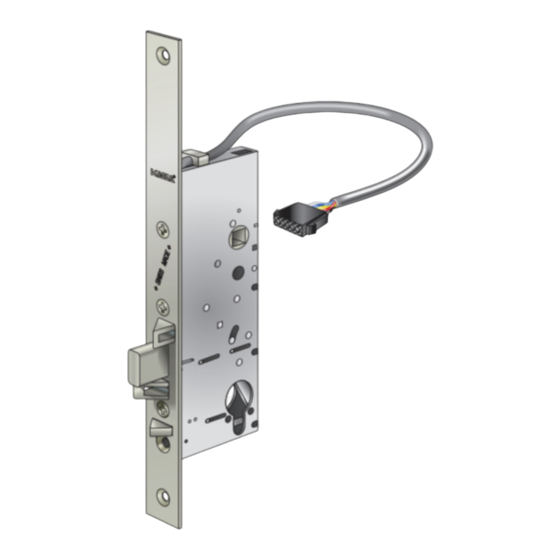

Kaba x-lock Motorschloss
Kaba x-lock serrure motorique
Kaba x-lock serratura motorizato
Installationsanleitung A412
Manuel d'installation
Manuale di montaggio
Hinweise / Technische Daten / Wartung
Indications / caractéristiques techniques / maintenance
Montage-Vorschriften/cons. de montage/presc. per il montaggio
Schritt für Schritt Anleitung / instr. pas à pas / instr. passo per passo
Dok-Nr. kauloc603 - 02.08
4 - 5
6 - 7
8 - 9
10 - 12
13 - 16
17 - 21
25
26
27
Publicité
Table des Matières
Manuels Connexes pour Kaba x-lock A412
Sommaire des Matières pour Kaba x-lock A412
-
Page 1: Table Des Matières
Kaba x-lock Motorschloss Kaba x-lock serrure motorique Kaba x-lock serratura motorizato Installationsanleitung A412 Manuel d’installation Manuale di montaggio Hinweise / Technische Daten / Wartung 4 - 5 Indications / caractéristiques techniques / maintenance 6 - 7 Note / caratteristiche tecniche / manutenzione 8 - 9 Montage-Vorschriften/cons. - Page 2 à la date de sa publication. Kaba SA ne se porte pas garant de l'exactitude et de l'exhaustivité du contenu de la présente documentation en ce qui concerne ses textes, graphiques, références ou autres informations qu'elle contient. Kaba SA décline toute responsabilité en cas de dégâts découlant de façon directe ou indirecte de l'usage de cette documentation, qu'il s'agisse de dégâts matériels,...
- Page 3 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Beispiel / exemple / esempio 230V 16 17 18 13 14 15 10 11 12 37 38 35 36 33 34 2 31 32 27 28 2 1 2 0 Kaba AG Dok-Nr.
- Page 4 Schliessblech hineingedrückt wird. Bei der Türvorbereitung sind eventuelle Vorgaben des Türherstellers zu beachten. Achtung: Das Netzteil des Kaba x-lock Schloss wird an das elektrische Stromnetz von 230 Volt, 50 Hz angeschlossen. Diese Spannung kann beim Berühren tödlich wirken. Eine nicht fachgerechte GEFAHR Montage kann schwerste gesundheitliche oder materielle Schäden verursachen.
-
Page 5: Technische Angaben
• Inspektion und Betätigung des Schlosses, um sicherzustellen, dass sämtliche Teile des Ver- schlusses in einem zufriedenstellenden betriebsfähigen Zustand sind. • Sicherstellen, dass die Sperrelemente nicht blockiert sind. Wichtig: Aus Gründen der Produktehaftung dürfen die Kaba x-lock Schlösser nicht geöffnet bzw. zer- legt werden. Kaba AG Dok-Nr. - Page 6 La préparation de la porte doit éventuellement respecter les consignes émises par le fabricant de la porte. Attention : le bloc d'alimentation de la serrure Kaba x-lock se branche sur le courant secteur de 230 volts, 50 Hz. Cette tension peut être mortelle en cas de contact. Tout montage qui n’est pas GEFAHR effectué...
-
Page 7: Caractéristiques Techniques (Données Complètes, Voir Fiches Techniques)
Montage serrure motorique - Montaggio serratura motorizzato Certificat Accompagnée des garnitures correspondantes, la serrure motorisée Kaba est conforme aux normes pour fermetures d'issues de secours (EN 179) et fermetures antipanique (EN 1125) : • Certificat MPA NRW (Office de contrôle du matériel de Rhénanie du Nord-Westphalie) •... - Page 8 L'installazione, l'eliminazione di guasti e le riparazioni devono essere eseguite esclusivamente da per- sone dotate delle necessarie conoscenze riguardo ai sistemi di chiusura antipanico. In caso di guasti e o di assistenza in generale rivolgersi di volta in volta al partner commerciale Kaba che ha eseguito l'installazione.
-
Page 9: Note / Caratteristiche Tecniche / Manutenzione
• Assicurarsi che gli elementi di blocco non siano bloccati. Importante: Affinché la responsabilità per danno da prodotti difettosi sia valida le serrature Kaba x- lock non devono essere aperte o smontate. Kaba AG Dok-Nr. -
Page 10: Montage-Vorschriften
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Montage-Vorschriften Leerräume im Profil müssen aufgefüllt werden Kreuzfallen Schliessblech Schliessblech für ebene Einlauf- Schloss läuft nicht ein fläche sorgen Ablauffunktion nicht Schloss Schloss gewährleistet Türe Türe Richtig eingebautes Schliessblech Falsch eingebautes Schliessblech Kreuzfallen müssen über angerundete und ebene... -
Page 11: Consignes De Montage
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Consignes de montage Les espaces vides du profil doivent être comblés Becs-de-cane croisés Gâche Gâche Le pêne dormant ne Veiller à ce que la pénètre pas dans la gâche Serrure surface d’entrée soit lisse... - Page 12 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Prescrizioni per il montaggio Gli spazi vuoti nel profilo devono essere riempiti Scrocchi incrociati Pannello di chiusura Pannello di chiusura La serratura non si Assicurare che la inserisce, la funzione...
- Page 13 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Montage / montage / montaggio Kaba AG Dok-Nr. kauloc603 - 02.08 - 13 -...
- Page 14 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato - 14 - Dok-Nr. kauloc603 - 02.08 Kaba AG...
- Page 15 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Montage / montage / montaggio A410-1 A410-2 Kaba AG Dok-Nr. kauloc603 - 02.08 - 15 -...
- Page 16 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato A410-3 A410-4 Anschlusskabel / cable de données / cavo di collegamento A411-2 Kl./ Sign./ Bez./ Farbe/couleur/ Funktion Fonction Funzione Bor- Sign. Des./ colore Segn. Des. Schwarz/noir/negro Freigabe libération...
- Page 17 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Einbaumasse / cotes de montage / dimensioni di montaggio Ø 8 D + 45 Einbau / Montage / Montaggio A412.60... / A410.65... / A410.70... Kaba AG Dok-Nr. kauloc603 - 02.08...
-
Page 18: Abmessungen / Dimensions / Dimensioni
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Abmessungen / dimensions / dimensioni 9 6.9 15.5 D+15.5 A412.60... / A412.65... / A412.70... Art. Nr. / N° d’art. / Art. n. A412.65PZ72 PZ 72 15.5 A412.60PZ78 PZ 78 16.5... - Page 19 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Einbaumasse / cotes de montage / dimensioni di montaggio D + 20.5 Einbau / Montage / Montaggio A412.35... / A412.40... Kaba AG Dok-Nr. kauloc603 - 02.08 - 19 -...
- Page 20 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Abmessungen / dimensions / dimensioni 9 8.9 15.5 D+15.5 A412.35... Art. Nr. / N° d’art. / Art. n. A412.35PZ78 PZ 78 16.5 A412.35PZ92 PZ 92 15.5 A412.35RZ78 RZ 78 16.5...
- Page 21 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Schliessbleche / gàches / pannelli A410-1 A410-2 A410-3 A410-4 Kaba AG Dok-Nr. kauloc603 - 02.08 - 21 -...
- Page 22 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Ø 9.5 Ø 5.5 A410-5/L, A410-5/R A410-6 29.5 Ø 5.5 Ø 9.5 A410-7 A410-8 - 22 - Dok-Nr. kauloc603 - 02.08 Kaba AG...
- Page 23 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Stulptypen / têtières / risvolti Typ C1 Typ C2 29.5 Typ G Typ H Kaba AG Dok-Nr. kauloc603 - 02.08 - 23 -...
- Page 24 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Typ M Unterlagsplatte / plaque d‘assise / piastra d‘appoggio 3 / 1.5 A410-30/1.5 / A410-30/3.0 - 24 - Dok-Nr. kauloc603 - 02.08 Kaba AG...
-
Page 25: Störungssuche Und Fehlerbehebung
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Störungssuche und Fehlerbehebung 1. Schritt: LED am Befehlsteil kontrollieren = Ein Blinken weist auf Störung hin - Detail- informationen, siehe Installationsanleitung Befehlsteil. Symptom Mögliche Ursache Behebung Manuelle Öffnung des Schloss mechanisch defekt oder Riegel bei offener Türe ausschies-... -
Page 26: Recherche Et Élimination Des Pannes
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Recherche et élimination des pannes 1. Opération : contrôler la DEL de la partie commande = si elle clignote, cela indique un défaut. Pour toutes informations détaillées, voir la notice d'installation de la partie com- mande. -
Page 27: Ricerca Dei Disturbi Ed Eliminazione Degli Errori
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Ricerca dei disturbi ed eliminazione degli errori 1. Passo: Controllare il LED sull'unità di comando = Il lampeggiamento indica un guasto. Per informazioni dettagliate a riguardo consultare le Istruzioni per l'installazione dell'unità... - Page 28 Ihr Kaba Fachpartner / votre partenaire spécialisé Kaba / il Vostro riven- ditore Kaba...
