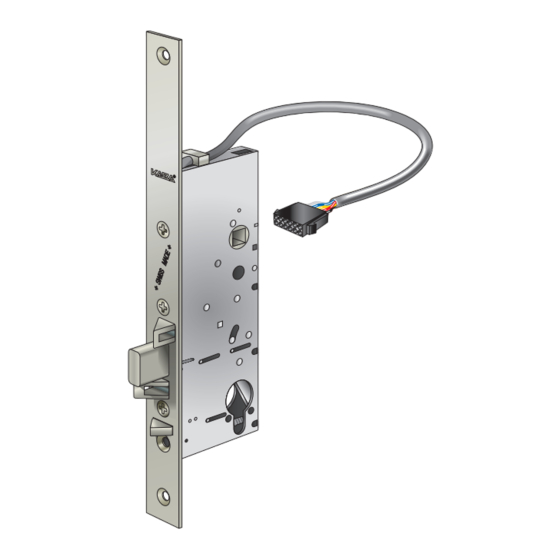

Kaba x-lock Motorschloss
Kaba x-lock serrure motorique
Kaba x-lock serratura motorizato
Installationsanleitung A412, A412/DIN
Manuel d'installation
Manuale di montaggio
Consignes de securité / maintenance / caractéristiques techniques
Montage-Vorschriften/cons. de montage/presc. per il montaggio
Schritt für Schritt Anleitung / instr. pas à pas / instr. passo per passo
Zubehör / accessoires / acessori
Zertifikate / certificats / certificati
Dok-Nr. kauloc693 - 03.10
4 - 6
7
8
9 - 13
14 - 18
19 - 21
22 - 25
26 - 29
30 - 34
35
36
37
38 - 41
Publicité
Table des Matières
Manuels Connexes pour Kaba x-lock
Sommaire des Matières pour Kaba x-lock
-
Page 1: Table Des Matières
Kaba x-lock Motorschloss Kaba x-lock serrure motorique Kaba x-lock serratura motorizato Installationsanleitung A412, A412/DIN Manuel d’installation Manuale di montaggio Sicherheitshinweise 4 - 6 Wartung / Pflege Technische Daten Consignes de securité / maintenance / caractéristiques techniques 9 - 13 Avvertenze per la sicurezza / manutenzione / caratteristiche tecniche 14 - 18 Montage-Vorschriften/cons. - Page 2 à la date de sa publication. Kaba SA ne se porte pas garant de l'exactitude et de l'exhaustivité du contenu de la présente documentation en ce qui concerne ses textes, graphiques, références ou autres informations qu'elle contient. Kaba SA décline toute responsabilité en cas de dégâts découlant de façon directe ou indirecte de l'usage de cette documentation, qu'il s'agisse de dégâts matériels,...
- Page 3 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Beispiel / exemple / esempio 230V 16 17 18 13 14 15 10 1 1 12 37 38 35 36 33 34 2 31 32 27 28 2 1 2 0 Kaba AG Dok-Nr.
-
Page 4: Sicherheitshinweise
Sicherheitshinweise Die nachfolgenden Informationen über Schlösser und Beschläge sind zu beachten. Die Nichtbeach- tung entbindet Kaba von einer eventuellen Haftpflicht. Wichtig: Aus Gründen der Produktehaftung dürfen die Kaba x-lock Schlösser nicht geöffnet bzw. zer- legt werden. Fachpersonal Installation, Störungsbehebung und Reparaturen, dürfen nur durch Personen mit den dafür benötig- ten Panikverschluss-Kenntnissen erfolgen. - Page 5 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato 1.3.2 Verwendete Schliesszylinder Schliesszylinder können nur dann vorbehaltlos in Schlösser, Beschläge, Geräte usw. eingebaut wer- den, wenn diese ausdrücklich für den entsprechenden Schliesszylinder vorgerichtet sind. In allen anderen Fällen muss sich der Hersteller, Fachpartner, Verarbeiter oder Benutzer solcher Schlösser, Beschläge, Geräte usw.
- Page 6 Montage serrure motorique - Montaggio serratura motorizzato Hinweise zu Einbau/Installation An Kaba x-lock Schlössern dürfen keine Veränderungen vorgenommen werden, da sonst die Zulas- sungen verfallen und keine Garantieansprüche mehr geltend gemacht werden können. Bei der Türvorbereitung sind eventuelle Vorgaben des Türherstellers zu beachten.
-
Page 7: 1.7.1 Wartung/Pflege
Pflegeanleitungen von uns anzufordern und an die Auftraggeber und Benutzer weiterzuge- ben. Damit die Betriebssicherheit der Kaba x-lock Schlösser erhöht werden kann, empfiehlt Kaba diese Installationsanleitung mit dem Hinweis auf die periodisch notwendige Wartung dem Benutzer zu über- geben. -
Page 8: Technische Daten
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Technische Daten (komplette Angaben siehe Datenblätter) Technische Angaben Arbeitsstromprinzip Stromlos ist die Tür verriegelt Materialien Schlosskasten Stahl, verzinkt und blau passiviert Schlossriegel Feinguss 1200N/mm2 Kreuz-/Steuerfalle Metallgespritzt Drückernuss Metallgespritzt... -
Page 9: Consignes De Sécurité
Il est impératif de respecter les informations suivantes relatives aux serrures et aux garnitures. En cas de non-respect, Kaba SA est déchargé de toute responsabilité. Important: pour des raisons de responsabilité du fait des produits, les serrures Kaba x-lock ne peu- vent être ni ouvertes, ni démontées. -
Page 10: Cylindres De Fermeture Utilisés
Remarques relatives au montage / à l'installation Toute modification des serrures Kaba x-lock est interdite, au risque de perte de validité des certificati- ons et de la garantie accordée. La préparation de la porte doit également respecter les éventuelles consignes du fabricant de la porte. -
Page 11: Contrôle De Fonctionnement/Maintenance
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Lors du montage, veiller à ce que le bec-de-cane commandé situé en dessous du bec-de-cane croisé et du pêne dormant soit enfoncé par la gâche et ne tombe pas dans l'huisserie par un évidement ou une ouverture. -
Page 12: Maintenance, Entretien
Afin d'accroître la sécurité d'exploitation des serrures Kaba x-lock, Kaba recommande de remettre la présente notice d'installation à l'utilisateur en attirant son attention sur la nécessité de la maintenance périodique. -
Page 13: Caractéristiques Techniques (Données Complètes, Voir Fiches Techniques)
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Caractéristiques techniques (données complètes, voir fiches techniques) Données techniques Principe du courant de travail sans courant, la porte est fermée Materiaux Boîtier de serrure acier zingué et passivation bleue Pêne dormant... -
Page 14: Avvertenze Per La Sicurezza / Manutenzione / Caratteristiche Tecniche
(consultare il foglio caratteristiche tecniche). La serratura antipanico di Kaba e i componenti ferramenta corrispondenti sono conformi alle norme relative alle uscite di emergenza (EN 179) e chiusure antipanico (EN 1125). -
Page 15: Prestazioni Del Prodotto
L'idoneità all'uso delle serrature dipende dalla frequenza di utilizzo, dalla modalità di utilizzo, influenze dell'ambiente esterno e dalla cura. Note su montaggio/installazione Non è consentito apportare modifiche alle serrature Kaba x-lock, pena la perdita dell'omologazione e il decadimento di qualsiasi diritto di garanzia. Kaba AG Dok-Nr. -
Page 16: Controllo Del Funzionamento
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Per i lavori preliminari alla porta è necessario tenere in considerazione eventuali requisiti stabiliti dal produttore. Al momento del montaggio, accertarsi che lo scrocco a comando situato al di sotto dello scrocco incrociato e del chiavistello non cada all'interno di scanalature o guarnizioni nel telaio, ma venga pre- muto dal pannello di chiusura. -
Page 17: Manutenzione/Cura
Per migliorare la sicurezza di esercizio delle serrature Kaba x-lock, Kaba consiglia di consegnare al cliente le presenti istruzioni per l'installazione raccomandando una manutenzione periodica. - Page 18 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Caratteristiche tecniche (per indicazioni complete consultare le schede tec- niche) Caratteristiche tecniche Principio di corrente di lavoro Senza alimentazione di corrente la porta è bloccata Materiali Scatola della serratura...
-
Page 19: Montage-Vorschriften
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Montage-Vorschriften Leerräume im Profil müssen aufgefüllt werden Kreuzfallen Schliessblech Schliessblech für ebene Einlauf- Schloss läuft nicht ein fläche sorgen Ablauffunktion nicht Schloss Schloss gewährleistet Türe Türe Richtig eingebautes Schliessblech Falsch eingebautes Schliessblech Kreuzfallen müssen über angerundete und ebene... -
Page 20: Consignes De Montage
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Consignes de montage Les espaces vides du profil doivent être comblés Becs-de-cane croisés Gâche Gâche Le pêne dormant ne Veiller à ce que la pénètre pas dans la gâche Serrure surface d’entrée soit lisse... - Page 21 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Prescrizioni per il montaggio Gli spazi vuoti nel profilo devono essere riempiti Scrocchi incrociati Pannello di chiusura Pannello di chiusura La serratura non si Assicurare che la inserisce, la funzione...
- Page 22 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Montage / montage / montaggio - 22 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
- Page 23 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Kaba AG Dok-Nr. kauloc693 - 03.10 - 23 -...
- Page 24 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Montage / montage / montaggio A410-1 A410-2 - 24 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
- Page 25 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato A410-3 A410-4 Anschlusskabel / cable de données / cavo di collegamento A411-2 Kl./ Sign./ Bez./ Farbe/couleur/ Funktion Fonction Funzione Bor- Sign. Des./ colore Segn. Des. Schwarz/noir/negro Freigabe libération...
- Page 26 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Einbaumasse / cotes de montage / dimensioni di montaggio A412/DIN Ø D + 45 Einbau / Montage / Montaggio A412.6... / - 26 - Dok-Nr. kauloc693 - 03.10...
- Page 27 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Abmessungen / dimensions / dimensioni A412/DIN 15.5 A412.6.../DIN Kaba AG Dok-Nr. kauloc693 - 03.10 - 27 -...
- Page 28 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Einbaumasse / cotes de montage / dimensioni di montaggio A412 D + 20.5 Einbau / Montage / Montaggio A412.35... - 28 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
-
Page 29: Abmessungen / Dimensions / Dimensioni
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Abmessungen / dimensions / dimensioni A412 9 8.9 15.5 D+15.5 A412.35... Kaba AG Dok-Nr. kauloc693 - 03.10 - 29 -... - Page 30 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Schliessbleche / gàches / pannelli A410-1 A410-2 A410-3 A410-4 - 30 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
- Page 31 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Ø 9.5 Ø 5.5 A410-5/L, A410-5/R A410-6 29.5 Ø 5.5 Ø 9.5 A410-7 A410-8 Kaba AG Dok-Nr. kauloc693 - 03.10 - 31 -...
- Page 32 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato 5. 5 Ø Ø 9. 5 Ø 9. 5 Ø 5. 5 2. 5 A410-9 A410-10 Ø 9. 5 Ø 5. 5 Ø 9. 5 Ø 5. 5...
- Page 33 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Stulptypen / têtières / risvolti Typ C1 Typ C2 29. 5 Typ G Typ H Kaba AG Dok-Nr. kauloc693 - 03.10 - 33 -...
- Page 34 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Typ M Unterlagsplatte / plaque d‘assise / piastra d‘appoggio 5. 5 1. 5 /3 A410-30/1.5 / A410-30/3.0 - 34 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
-
Page 35: Störungssuche Und Fehlerbehebung
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Störungssuche und Fehlerbehebung 1. Schritt: LED am Befehlsteil kontrollieren = Ein Blinken weist auf Störung hin - Detail- informationen, siehe Installationsanleitung Befehlsteil. Symptom Mögliche Ursache Behebung Manuelle Öffnung des Schloss mechanisch defekt oder Riegel bei offener Türe ausschies-... -
Page 36: Recherche Et Élimination Des Pannes
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Recherche et élimination des pannes 1. Opération : contrôler la DEL de la partie commande = si elle clignote, cela indique un défaut. Pour toutes informations détaillées, voir la notice d'installation de la partie com- mande. -
Page 37: Ricerca Dei Disturbi Ed Eliminazione Degli Errori
Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Ricerca dei disturbi ed eliminazione degli errori 1. Passo: Controllare il LED sull'unità di comando = Il lampeggiamento indica un guasto. Per informazioni dettagliate a riguardo consultare le Istruzioni per l'installazione dell'unità... - Page 38 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato - 38 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
- Page 39 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Kaba AG Dok-Nr. kauloc693 - 03.10 - 39 -...
- Page 40 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato - 40 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
- Page 41 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Kaba AG Dok-Nr. kauloc693 - 03.10 - 41 -...
- Page 42 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato - 42 - Dok-Nr. kauloc693 - 03.10 Kaba AG...
- Page 43 Installation - Kaba x-lock Motorschloss Montage serrure motorique - Montaggio serratura motorizzato Kaba AG Dok-Nr. kauloc693 - 03.10 - 43 -...
- Page 44 Ihr Kaba Fachpartner / votre partenaire spécialisé Kaba / il Vostro riven- ditore Kaba...
