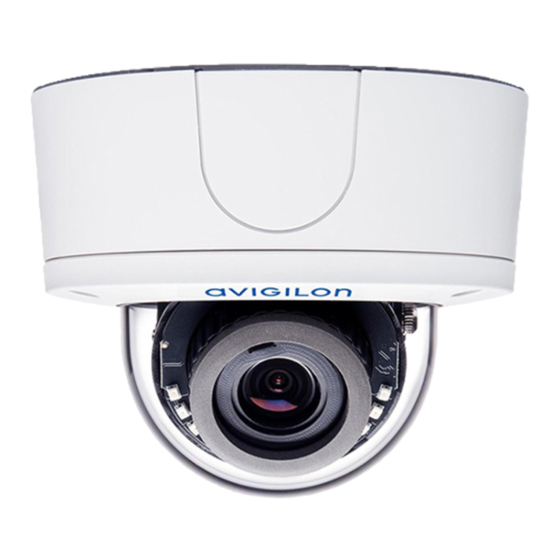

- Page 1 Guide d'installation Modèles de caméras dôme HD H4 Avigilon™ : H4A-DO1(-B), H4A-DO1-IR(-B), H4A-DO2(-B), H4A-G-DO1-IR(-B)
-
Page 2: Informations De Sécurité Importantes
Ethernet) de 48 VCC, 7 W minimum (9 W minimum pour un modèle IR). Toute alimentation externe connectée à ce produit ne peut être connectée qu’à un autre produit Avigilon de la même gamme de modèles. Les connexions à des alimentations externes doivent être correctement isolées. -
Page 3: Mentions Réglementaires
Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet équipement. -
Page 4: Mentions Légales
(2) n'est responsable de l'usage qui sera fait des informations ni du crédit qui leur sera accordé. Avigilon Corporation ne saurait être tenue pour responsable de toute perte ou dommage (y compris de dommages indirects) causés en relation avec les informations contenues aux présentes. -
Page 5: Table Des Matières
Table des matières Présentation générale Vue du dôme Vue de dessus Vue de la plaque murale Vue de face Vue arrière Vue IR Installation Outils et matériel requis Contenu de la boîte de la caméra Étapes d'installation Dépose du dôme de protection Installation et orientation des caméras d’analyse Insertion des câbles à... - Page 6 Configuration de l’adresse IP par la méthode ARP/Ping Nettoyage Bulle du dôme Corps Spécifications Garantie limitée et assistance technique...
-
Page 7: Présentation Générale
Présentation générale Vue du dôme 1. Dôme de protection Dôme de protection résistant au vandalisme. 2. Vis résistantes aux effractions Vis imperdables Torx pour fixer le dôme de protection à la base. 3. Protection du trou passe-câble latéral Protège le trou passe-câble latéral. Présentation générale... -
Page 8: Vue De Dessus
Vue de dessus 1. Vis de fixation de la plaque murale Vis de fixation de la caméra sur la plaque murale. 2. Lanière Se connecte à une attache de lanière sur le dôme de protection. 3. Trou passe-câble inférieur Trou passe-câble inférieur dédié aux câbles requis pour faire fonctionner la caméra. 4. -
Page 9: Vue De La Plaque Murale
Vue de la plaque murale 1. Supports de caméra Points de fixation du corps de la caméra sur la plaque murale. 2. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 3. Trous de fixation Trous destinés à monter la plaque murale sur les éléments suivants : A. -
Page 10: Vue De Face
Vue de face 1. Bloc connecteur d'alimentation Accepte un bornier avec une connexion d’alimentation en CC ou CA. L'entrée en CC ne tient pas compte de la polarité. Requis uniquement lorsque la technologie PoE (Power over Ethernet) n'est pas disponible. 2. -
Page 11: Vue Arrière
Accepte une carte SD pour le stockage embarqué. Non disponible sur les caméras H4 Edge Solution (ES). 3. Port micro USB Accepte un adaptateur micro USB vers USB. Obligatoire uniquement si vous utilisez le Avigilon USB Wifi Adapter (Carte Wi-Fi USB). 4. Bloc de connexion E/S Fournit des connexions à... -
Page 12: Vue Ir
Vue IR Bague d'illuminateur IR Assure l'éclairage dans le spectre IR. La bague d’illuminateur n’est pas fournie avec tous les modèles. Vue IR... -
Page 13: Installation
Installation et orientation des caméras d’analyse Lorsque vous installez une caméra d'analyse vidéo Avigilon, suivez les recommandations d'installation et d'orientation fournies afin d'optimiser la capacité d'analyse de la caméra :... -
Page 14: Insertion Des Câbles À Travers Les Rondelles D'étanchéité
Pour plus d’informations, consultez le document Conception d’un site pour l’analyse vidéo. Ce document est disponible dans l'application Avigilon eDocs et sur le site Avigilon. Insertion des câbles à travers les rondelles d'étanchéité... -
Page 15: Fixation De La Caméra Dôme À L'aide Du Trou Passe-Câble Latéral
4. Insérez trois vis pour fixer la plaque murale au plafond ou au mur. REMARQUE : Il est recommandé d'appliquer un enduit en silicone tout autour du support de montage pour éviter que l'humidité ne pénètre dans la surface de montage. 5. - Page 16 4. Insérez l'œillet de conduit dans le conduit 5. Si vous préférez un montage encastré, retirez le joint de la plaque murale. 6. Insérez trois vis dans les trous de fixation pour fixer la plaque murale à la surface de montage. REMARQUE : Il est recommandé...
- Page 17 8. Retirez la rondelle d'étanchéité du trou passe-câble latéral. Fixation de la caméra dôme à l'aide du trou passe-câble latéral...
- Page 18 9. Retirez la bague de verrouillage du conduit et insérez le conduit dans le trou passe-câble latéral. 10. Fixez le corps de la caméra sur la plaque murale avec les vis de fixation de la plaque murale. Fixation de la caméra dôme à l'aide du trou passe-câble latéral...
-
Page 19: Montage De La Caméra De Type Dôme Sur Un Boîtier Électrique
11. Remettez la bague de verrouillage en place pour fixer le conduit. Montage de la caméra de type dôme sur un boîtier électrique Procédez comme suit si les câbles et les composants électriques requis sont placés dans un boîtier de branchement électrique dans la surface de montage. -
Page 20: Raccordement Des Câbles
Raccordement des câbles Reportez-vous aux schémas de la section Présentation générale pour localiser les différents connecteurs. 1. Si des périphériques d'entrée ou de sortie font partie de l'installation (par exemple : des contacts de porte, des relais, etc.), raccordez ces équipements au bloc connecteur E/S. 2. -
Page 21: Attribution D'une Adresse Ip
Pour plus d'informations sur la configuration de la caméra à partir de l'interface Web mobile, reportez-vous au Avigilon USB Wifi Adapter (Carte Wi-Fi USB) Guide de l'utilisateur du système. REMARQUE : La caméra réserve le sous-réseau 10.11.22.32/28 pour l'usage interne lorsque USB Wifi Adapter (Carte Wi-Fi USB) est raccordé. -
Page 22: (Facultatif) Configuration Du Stockage Sur Carte Sd
5. Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, ajustez les paramètres d’image et d’affichage de la caméra. Vous pouvez définir la position de zoom, effectuer la mise au point et modifier la rotation d’image. -
Page 23: Zoom Et Mise Au Point De La Caméra Dôme
Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, utilisez les paramètres d’image et d’affichage de la caméra pour effectuer la mise au point de l’objectif. -
Page 24: Pour Plus D'informations
Guide de l’utilisateur Avigilon de l’Interface Web - H4 HD. Si vous avec installé une caméra H4 ES, vous pouvez utiliser le logiciel Client d'Avigilon Control Center pour configurer la caméra et le logiciel intégré. Pour plus d'informations Les guides suivants présentent des informations supplémentaires sur la configuration et l’utilisation de... -
Page 25: Connexions Des Câbles
Connexions des câbles Raccordement de l'alimentation externe Si la technologie PoE n'est pas disponible, la caméra doit être alimentée par le biais du bloc connecteur d'alimentation amovible. Reportez-vous aux schémas présentés dans ce guide pour localiser le bloc connecteur d’alimentation. Les informations relatives à... -
Page 26: Raccordement De Microphones, Haut-Parleurs Et Moniteurs Vidéo
Figure 1 : Exemple d'application. 1. Mise à la terre 2. Entrée — Pour l’activer, raccordez l’entrée à la broche de mise à la terre. Pour la désactiver, laissez-la déconnectée ou appliquez une tension de 3 à 15 V. 3. Sortie — Lorsqu’elle est active, la sortie est connectée en interne avec la broche de mise à la terre. Le circuit est ouvert lorsqu'il est inactif. - Page 27 Figure 2 : Connecteur audio/vidéo mini-jack 1. ENTRÉE audio 2. SORTIE vidéo composite 3. TERRE 4. SORTIE audio Raccordement de microphones, haut-parleurs et moniteurs vidéo...
-
Page 28: Voyant Led D'état De Connexion
Voyant LED d'état de connexion Une fois raccordée au réseau, le voyant LED d'état de connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit ce que le voyant LED indique : Voyant LED d'état État de la connexion Description de connexion... -
Page 29: Réinitialisation Aux Paramètres D'usine Par Défaut
Réinitialisation aux paramètres d’usine par défaut Si le dispositif ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du firmware pour réinitialiser le dispositif. Le bouton de réinitialisation du microcode est présenté... -
Page 30: Configuration De L'adresse Ip Par La Méthode Arp/Ping
Web de la caméra. Pour plus d’informations, reportez-vous au Guide de l’Interface utilisateur Web - modèles de caméra Avigilon haute définition H.264 IP. 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence. -
Page 31: Nettoyage
Nettoyage Bulle du dôme Si l’image vidéo devient floue ou est déformée par endroits, il se peut qu’un nettoyage de la bulle du dôme soit nécessaire. Pour nettoyer la bulle du dôme, procédez comme suit : Utilisez un savon doux ou un détergent non abrasif pour enlever la poussière ou les traces de doigts. ... -
Page 32: Spécifications
Spécifications Caméra Entrée/sortie audio Entrée et sortie de niveau ligne, mini-jack A/V (3,5 mm) Sortie vidéo Connecteur NTSC/PAL A/V mini-jack (3,5 mm) H4A-DO1(-B)* : (Modèles 1 – 3 MP) 3-9 m, F1.3, P-iris (Modèles 5 – 8 MP) 4,3-8 m, F1.8, P-iris Objectif H4A-DO2(-B)* :... - Page 33 Boîtier Montage sur surface, antivandalisme Finition Revêtement par pulvérisation, RAL 9003 Panoramique à 360°, inclinaison à 9° - 95° (inclinaison à 30° – 95° avec option IR), azimut à Plage de réglage ±180° Électricité 7 W Consommation électrique 9 W pour option IR VCC : 12 V +/- 10 %, 7 W min (9 W min avec option IR) Source VCA : 24 V +/- 10 %, 10 VA min (13 VA min avec option IR)
- Page 34 Spécifications...
-
Page 35: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Les conditions de garantie Avigilon de ce produit sont fournies à avigilon.com/warranty. Le service de garantie et l’assistance technique peuvent s’obtenir en contactant le Support technique Avigilon : avigilon.com/contact-us/. Garantie limitée et assistance technique...
