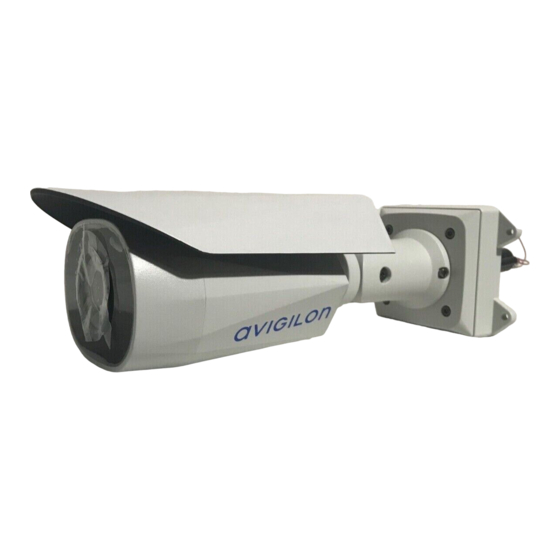

- Page 1 Guide d'installation Modèles de caméra Bullet H4 HD Avigilon™ : H4A-BO1-IR, H4A-BO2-IR...
-
Page 2: Informations De Sécurité Importantes
12 VCC ou 24 VCA, 13 W minimum ou PoE (Power over Ethernet) de 48 VCC, 13 W minimum Toute alimentation externe connectée à ce produit ne peut être connectée qu’à un autre produit Avigilon de la même gamme de modèles. Les connexions à des alimentations externes doivent être correctement isolées. -
Page 3: Mentions Réglementaires
Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet équipement. -
Page 4: Mentions Légales
Sauf mention expresse écrite, aucune licence n'est octroyée vis-à-vis des droits d'auteurs, de la conception industrielle, de la marque de commerce, du brevet ou d'un autre droit de propriété intellectuelle d'Avigilon Corporation ou de ses concédants. Avis de non-responsabilité... -
Page 5: Table Des Matières
Table des matières Présentation Vue du support de fixation Vue arrière Vue avant Vue du panneau de configuration Vue de côté Installation Contenu de la boîte de la caméra Précautions en cas d’installation à proximité de zones d’eau salée Étapes d'installation Installation et orientation des caméras d’analyse Préparation de la caméra avant fixation (Facultatif) Dépose du pare-soleil... -
Page 6: Présentation
Présentation Vue du support de fixation 1. Points de fixation de la caméra Points d'installation de la caméra sur le support de fixation. 2. Logements des crochets de fixation Points de fixation de la caméra sur le support de fixation lors du raccordement des câbles requis. 3. -
Page 7: Vue Arrière
Vue arrière 1. Port Ethernet Accepte une connexion Ethernet à un réseau. La transmission des données d'images et de la communication avec le serveur s'effectue par cette connexion. Ce port reçoit également l'alimentation en cas de connexion à un réseau à fonctionnalité PoE (Power over Ethernet). 2. -
Page 8: Vue Avant
Vue avant 1. Illuminateurs IR Assure l'éclairage dans le spectre IR. 2. Protection du panneau de configuration Protège le panneau de configuration. Pour plus d'informations sur le panneau de configuration, reportez- vous à la section Vue du panneau de configuration Page suivante. Vue avant... -
Page 9: Vue Du Panneau De Configuration
Fournit des informations sur le fonctionnement des caméras. Pour plus d'informations, reportez-vous à la section Indications des LED Page 16 4. Port micro USB Accepte un adaptateur micro USB vers USB. Obligatoire uniquement si vous utilisez l'Avigilon USB Wifi Adapter (Carte Wi-Fi USB). Vue du panneau de configuration... -
Page 10: Vue De Côté
Vue de côté 1. Pare-soleil Capot réglable qui contribue à protéger l'objectif des reflets du soleil. 2. Bras de fixation Bras de fixation réglables pour le positionnement de la caméra 3. Vis de réglage Fournit un mécanisme de verrouillage pour le réglage du bras. Vue de côté... -
Page 11: Installation
Respectez les consignes suivantes pour éviter l’apparition de problème en cas d’installation dans un environnement fortement chargé en sel : Utilisez les accessoires de fixation proposés par Avigilon. Tous les accessoires Avigilon sont testés pour fonctionner avec des caméras Avigilon installées dans les environnements testés. ... -
Page 12: Installation Et Orientation Des Caméras D'analyse
Configuration de la caméra Installation et orientation des caméras d’analyse Lorsque vous installez une caméra d'analyse vidéo Avigilon, suivez les recommandations d'installation et d'orientation fournies afin d'optimiser la capacité d'analyse de la caméra : La caméra doit être installée à une hauteur de 274 cm. -
Page 13: (Facultatif) Dépose Du Pare-Soleil
3. Vissez le support de montage sur la surface de montage. REMARQUE : Il est recommandé d'appliquer un enduit en silicone autour du bord du support de montage pour éviter que l'humidité pénètre dans la surface de montage. 4. Insérez les crochets de fixation derrière la caméra dans les logements des crochets de fixation sur le support de montage et laissez la caméra en suspension. -
Page 14: Raccordement Des Câbles
Raccordement des câbles Avant de connecter les câbles, assurez-vous que les connecteurs sont correctement protégés contre l'humidité et la corrosion. Placez les câbles dans une boîte de jonction étanche, comme la boîte de jonction Bullet HD (H4A-BO-JBOX1) pour empêcher l'humidité de corroder les connecteurs. 1. -
Page 15: Retrait De La Protection Du Panneau De Configuration
1. Rentrez les longueurs de câble excédentaires dans le trou passe-câble. 2. Fixez la caméra au support de montage : a. Placez la caméra de manière à ce qu'elle recouvre le support de fixation. b. Utilisez les vis de montage de la caméra pour la fixer sur le support. Retrait de la protection du panneau de configuration 1. -
Page 16: (Facultatif) Utilisation De Usb Wifi Adapter (Carte Wi-Fi Usb)
Interface du navigateur Web de la caméra : http://<adresse IP de la caméra>/ Application logicielle NVMS (Network Video Management Software (par exemple, Avigilon Control Center™). Méthode ARP/Ping. Pour plus d'informations, reportez-vous à la section Configuration de l’adresse IP par le biais de la méthode ARP/Ping Page 18... -
Page 17: (Facultatif) Configuration Du Stockage Embarqué De La Carte Sd
4. Serrez les vis de réglage du bras de fixation pour immobiliser la caméra en position. 5. Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, ajustez les paramètres d’image et d’affichage de la caméra. Vous pouvez définir la position de zoom, effectuer la mise au point et modifier la rotation d’image. -
Page 18: Zoom Et Mise Au Point De La Caméra
Zoom et mise au point de la caméra Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, utilisez les paramètres d’image et d’affichage de la caméra pour effectuer la mise au point de l’objectif. a. Utilisez les boutons de zoom pour effectuer un zoom avant ou arrière avec la caméra. -
Page 19: Connexion À L'alimentation Et À Des Périphériques Externes
Connexion à l'alimentation et à des périphériques externes Important : Veillez à ne pas raccorder l'alimentation au câble d'entrée audio, cela endommagera définitivement la caméra. Le câble d'entrée audio et le câble d'alimentation auxiliaire sont marron. Le câble d'alimentation auxiliaire se distingue par l'indication AUX PWR et son gabarit plus épais. REMARQUE : N'effectuez pas la procédure suivante si vous utilisez la technologie POE (Power over Ethernet). - Page 20 6. Rose — Sortie de relais 7. Violet — Câble réservé, ne pas raccorder. 8. Blanc — Câble réservé, ne pas raccorder. 9. * — Relais 10. ** — Commutateur 11. M — Microphone 12. S — Haut-parleur 13. AUX1 — Câble d'alimentation auxiliaire marron 14.
-
Page 21: Indications Des Led
Indications des LED Une fois raccordée au réseau, la diode, ou LED, d'état de connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit les indications des LED : LED d'état de État de la connexion Description connexion Obtention d'une... -
Page 22: Réinitialisation Aux Paramètres D'usine Par Défaut
Réinitialisation aux paramètres d’usine par défaut Si la caméra ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du microcode pour réinitialiser la caméra. Figure 1 : Bouton de réinitialisation du microcode dans le Panneau de configuration. -
Page 23: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping
ARP/Ping method (Désactiver la configuration de l'adresse IP statique via méthode ARP/Ping) est cochée dans l'interface du navigateur Web de la caméra. Pour plus d'informations, reportez-vous au Guide de l'utilisateur de l'interface Web Avigilon haute définition H.264. 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence. -
Page 24: Spécifications
Spécifications Caméra Entrée/sortie audio Entrée et sortie de niveau ligne H4A-BO1-IR: (modèles 1 – 3 MP) 3-9 mm, F1.3, P-iris (modèles 5 – 8 MP) 4,3-8 mm, F1.8, P-iris Objectif H4A-BO2-IR: (modèles 1 – 5 MP) 9-22 mm, F1.6, P-iris Stockage embarqué... - Page 25 électrique VCC : 12 V +/- 10 %, 13 W min Source VCA : 24 V +/- 10 %, 19 VA min d’alimentation PoE : IEEE802.3af Classe 3 Batterie de secours au lithium manganèse 3 V Environnement -40 °C à +55 °C (-40 °F à 131 °F) modèle 8.0 MP — -35 °C à 50 °C (-31 °F à 122 °F) Température de fonctionnement REMARQUE : Les illuminateurs IR ne s'allument pas si la température est égale ou...
-
Page 26: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Avigilon garantit à l'acheteur consommateur d'origine que ce produit est exempt de défectuosités liées au matériel ou à la main-d'œuvre pour une période de 3 années à compter de la date d'achat. La responsabilité du fabricant explicitée ci-dessous se limite au remplacement ou la réparation du produit, voire au remplacement du produit par un produit réparé, et ce à...
