6.2 Connexion secteur et moteur
La tension d'alimentation et la fréquence sont indiquées sur la
plaque signalétique du CUE. S'assurer que le CUE est conçu
pour le réseau d'alimentation électrique du site.
6.2.1 Interrupteur secteur
Un interrupteur secteur peut être installé avant le CUE, conformé-
ment aux règlementations locales. Voir fig. 5.
6.2.2 Schéma de câblage
Les fils dans la boîte à bornes doivent être aussi courts que pos-
sible sauf le conducteur de protection qui doit être assez long
pour être le dernier fil débranché si le câble est arraché acciden-
tellement.

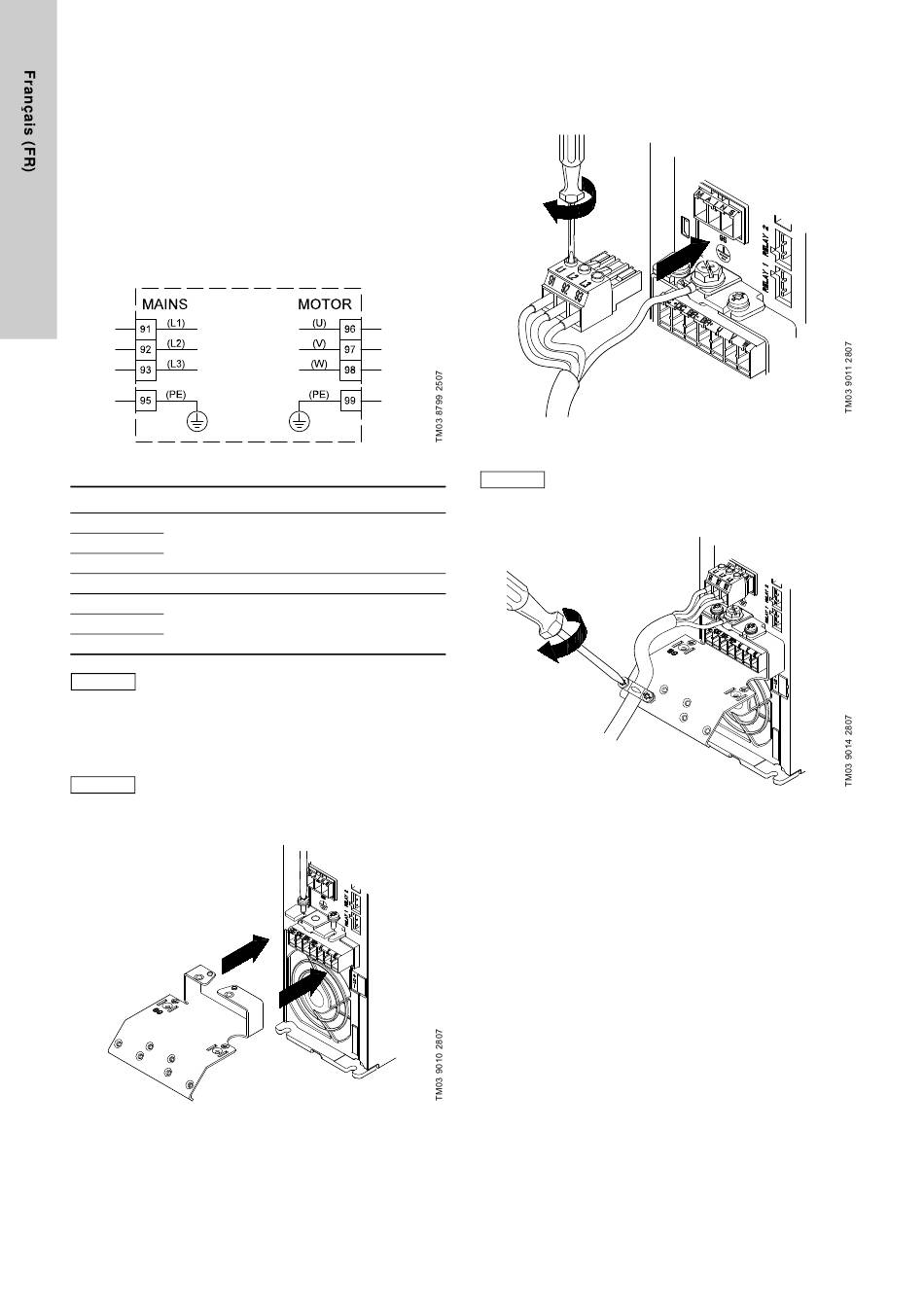

Schéma de câblage, triphasé
Fig. 6
Borne
Fonction
91
(L1)
92
(L2)
Alimentation triphasée
93
(L3)
95/99
(PE)
Connexion à la Terre
96
(U)
Connexion moteur triphasée, 0-100 % de la
97
(V)
tension secteur
98
(W)
Nota
Pour une connexion monophasée, utiliser L1 et L2.
6.2.3 Branchement secteur, boîtiers A2 et A3
Pour plus d'informations sur le boîtier, voir tableau du paragr.
16.1
Boîtier.
Vérifier que la tension secteur et la fréquence corres-
Précautions
pondent aux valeurs indiquées sur la plaque signalé-
tique du CUE et du moteur.
1. Fixer la plaque de montage avec 2 vis.
Mise en place de la plaque de montage
Fig. 7
6
2. Brancher le conducteur de terre à la borne 95 (PE) et les
conducteurs secteur aux bornes 91 (L1), 92 (L2), 93 (L3) de la
fiche secteur. Placer la fiche secteur dans la prise marquée
MAINS.
Branchement du conducteur de terre et des
Fig. 8
conducteurs secteur
Pour une connexion monophasée, utiliser L1 et L2.
Nota
3. Fixer le câble secteur à la plaque de montage.
Fixation du câble secteur
Fig. 9
