Protection moteur
Le moteur ne nécessite aucune protection externe.
Le CUE protège le moteur contre la surcharge ther-
mique et le blocage.
Protection contre la surintensité
Le CUE est équipé d'une protection interne de surin-
tensité pour assurer la protection contre la surcharge
sur la sortie moteur.
Protection contre les phénomènes transitoires de
la tension d'alimentation
Le CUE est protégé contre les tensions transitoires du
secteur selon la norme EN 61800-3, second environ-
nement.

Distorsion harmonique totale

Un convertisseur de fréquence tire un courant non
sinusoïdal de la tension secteur. Un courant non sinu-
soïdal entraîne l'augmentation des pertes de chaleur
dans les câbles et les transformateurs. La distorsion
harmonique totale (THD) est définie comme la somme
des composantes de courant d'ordre supérieur par
rapport aux composantes de courant fondamentales
(50 ou 60 Hz).
Le CUE est équipé de bobines intermédiaires pour
réduire la distorsion harmonique totale. L'utilisation de
bobines a un effet considérable sur la THD. Par ail-
leurs, les conditions du site d'installation sont égale-
ment un facteur d'influence sur la THD.
La valeur de la THD pour le CUE se situe générale-
ment entre 40 et 50 %. Les normes suivantes couvrent
la THD :
• EC/EN 61000-3-2, classe A, pour l'équipement tri-
phasé équilibré (matériel professionnel jusqu'à
1 kW de puissance totale)
• EC/EN 61000-3-12, équipement 16 A - 75 A, et
l'équipement professionnel de 1 kW jusqu'à 16 A
par courant de phase.
Le CUE est conforme aux normes suivantes :
• 0 - 0,75 kW: 3 x 200 V et 3 x 380-500 V conformes
IEC/EN 61000-3-2.
• 1,1 - 18 kW: 3 x 200 V conforme IEC/
EN 61000-3-12.
• 1,1 - 90 kW: 3 x 380-500 V conforme IEC/
EN 61000-3-12.
• 110-250 kW: 3 x 380-500 V conforme IEC/
EN 61000-3-12. La norme couvre à l'origine jusqu'à
75 A de courant de sortie uniquement.
Les autres tensions et plages de puissance ne sont
pas couverts par les normes.

Connexion secteur et moteur

La tension d'alimentation et la fréquence sont indi-
quées sur la plaque signalétique du CUE. S'assurer
que le CUE est conçu pour le réseau d'alimentation
électrique du site.
Interrupteur secteur
Un interrupteur principal peut être installé avant le
CUE, selon les règlements locaux. Voir fig. 39.
Schéma de câblage
Les fils dans la boite à bornes doivent être aussi courts
que possible. sauf le conducteur de protection qui doit
être assez long pour être le dernier fil débranché si le
câble est arraché accidentellement.

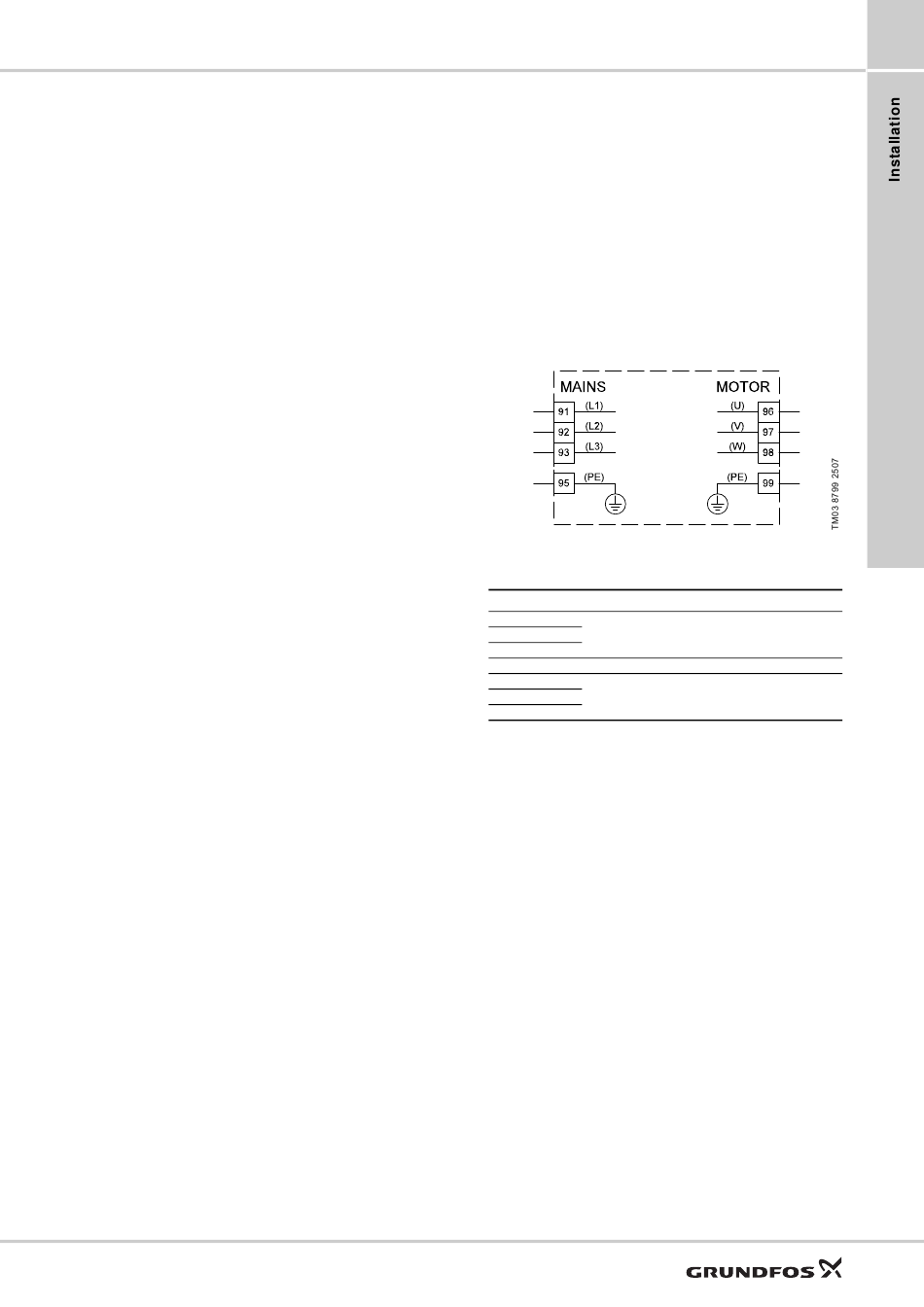

Fig. 40 Schéma de câblage, branchement triphasé sec-
teur
Borne Fonction
91 (L1)
92 (L2) Alimentation triphasée
93 (L3)
95/99 (PE) Connexion à la Terre
96 (U)
97 (V) Connexion moteur triphasé, 0-100 % de la tension.
98 (W)
Remarque : Utiliser les bornes 91 (L1) et 92 (L2) pour
les convertisseurs de fréquence CUE monophasés
(1 x 200-240 V).

Branchements des bornes de signaux

Remarque : À titre de précaution, les câbles de
signaux doivent être séparés des autres groupes par
une isolation renforcée sur toute leur longueur.
Remarque : Si aucun interrupteur marche/arrêt
externe n'est branché, court-circuiter les bornes 18 et
20 avec un fil court.
