Section 1 : Montage et configuration
Vérification de la longueur maximale de l'arbre
de transmission

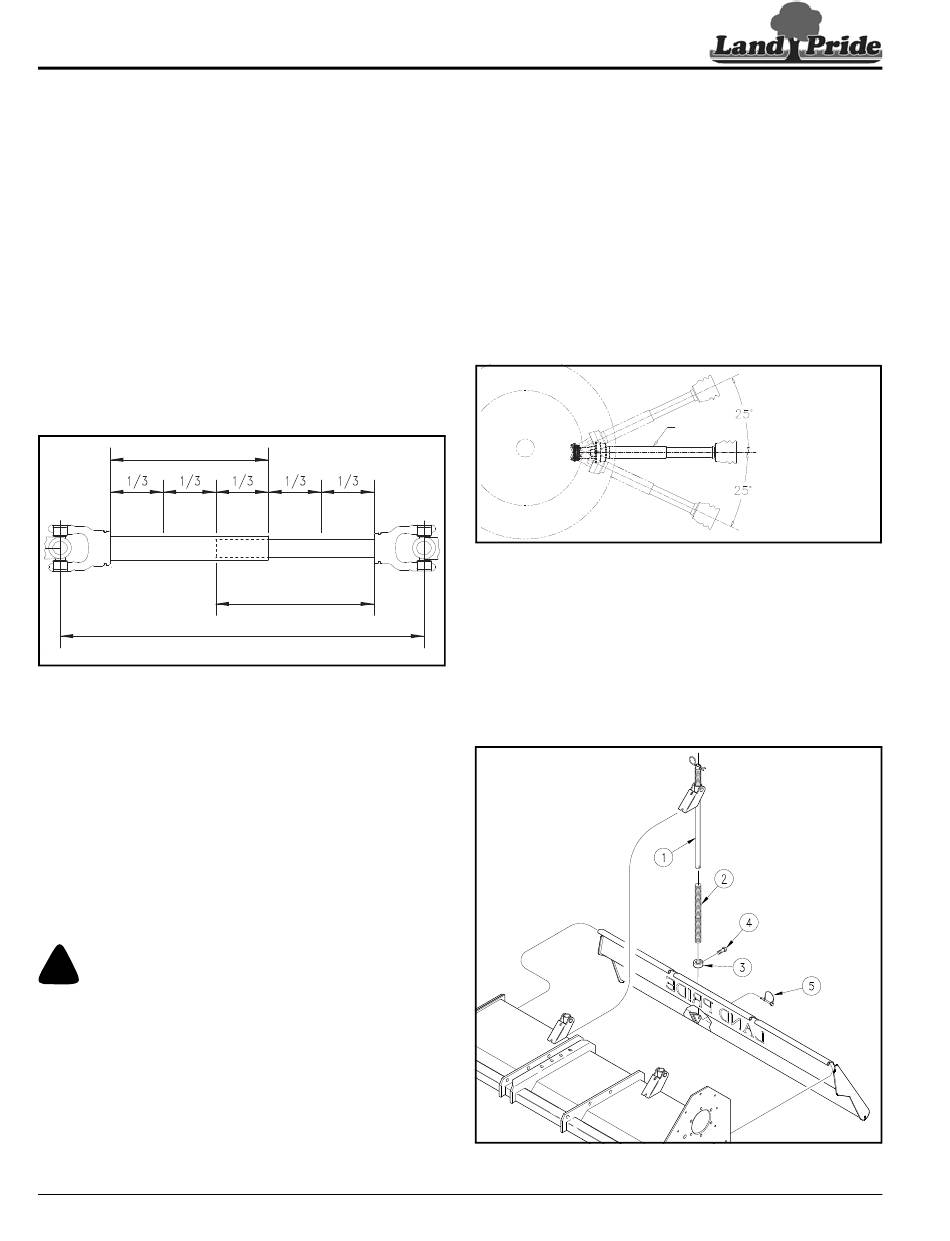

Consulter la Figure 1-6 :
S'assurer que la longueur escamotable de l'arbre de transmission
est appropriée. Au besoin, se référer à la « Vérification de la lon-
gueur escamotable de l'arbre de transmission » à la page 11.
Lorsqu'il est complètement déployé, l'arbre de transmission pré-
sentant la longueur maximale permise doit avoir un chevauche-
ment minimal des tubes profilés par au moins 1/3 de la longueur
libre, les tubes profilés intérieur et extérieur étant de longueur
identique.
1.
Appliquer de la graisse à multiples usages à l'intérieur du
profil extérieur et remonter l'arbre de transmission, si cela
n'a pas déjà été fait.
2.
Monter les deux profils de l'arbre de transmission avec seu-
lement 1/3 de chevauchement des tubes profilés, comme
indiqué ci-dessous. Une fois montés, mesurer et noter la
longueur maximale permise en guise de référence future.
Noter la longueur maximale autorisée ici : ________
24513
LONGUEUR À L'ÉTAT LIBRE
PROFIL EXTÉRIEUR
EXTRÉMITÉ DU TRACTEUR
LONGUEUR MAXIMALE AUTORISÉE
Le carter de protection extérieur a été retiré par souci de clarté.
Longueur maximale de l'arbre de transmission
Figure 1-6
3.
Fixer de nouveau l'arbre de transmission au tracteur et à
l'arbre de boîte de transmission en suivant les étapes 1 à 5 de
l'« Installation de l'arbre de transmission » à la page 11.
4.
Continuer avec la rubrique « Vérification de l'interférence
de l'arbre de transmission ».
Vérification de l'interférence de l'arbre
de transmission
1.
Faire démarrer le tracteur et lever la fraise rotative juste
assez pour retirer les blocs de maintien placés en dessous.
2.
Engager lentement le levier de commande hydraulique à trois
points du tracteur pour abaisser la fraise rotative en s'assu-
rant que le jeu de la barre de traction est suffisant. Déplacer la
barre de traction vers l'avant, de côté ou la retirer au besoin.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Le fait de lever l'appareil de plus de 36 cm (14 po) au-dessus du
sol lorsque la prise de force est embrayée ou le fait d'embrayer la
prise de force lorsque l'appareil se trouve à plus de 36 cm (14 po)
au-dessus du sol peut provoquer le bris de l'arbre de transmission
et la projection de débris dans les airs.
Un arbre de transmission en rotation ne doit pas dépasser un angle
de 25 degrés vers le haut ou le bas; ne jamais embrayer un arbre de
transmission lorsqu'il se trouve à un angle dépassant 25 degrés vers
le haut ou le bas. L'arbre de transmission peut se casser et projeter
des débris susceptibles de causer de graves blessures corporelles ou
la mort.
12
Fraises rotatives RTA2562, RTA2570 et RTA3576 311-254M-FRC
Table des matières
EXTRÉMITÉ DE L'OUTIL
CHEVAUCHE-
MENT
PROFIL EXTÉRIEUR
LONGUEUR À L'ÉTAT LIBRE
Consulter la Figure 1-7 :
3.
La prise de force débrayée et arrêtée, soulever complète-
ment l'outil pour effectuer les vérifications ci-dessous. Si
l'arbre de transmission dépasse les limites indiquées, régler
le limiteur du dispositif de levage à trois points du tracteur à
une hauteur qui maintiendra l'arbre de transmission dans
ses limites de levage afin d'éviter tout dommage prématuré
à l'arbre de transmission.
Les dents ne dépassent pas 36 cm (14 po) du sol.
L'arbre de transmission ne dépasse pas 25 degrés vers le
haut.
L'arbre de transmission ne dépasse pas la longueur
maximale permise enregistrée à l'étape 2 à la
« Vérification de la longueur maximale de l'arbre de
transmission ».
Mouvement maximal de l'arbre de transmission
pendant le fonctionnement
Figure 1-7
Trousse de pression descendante
(en option)
Consulter la Figure 1-8 :
Le déflecteur arrière à ressort dévie les débris projetés et nivelle
le sol fraîchement labouré. Consulter le manuel 311-134M qui fait
partie de la trousse de pression descendante n
les instructions de montage.
Trousse de pression descendante 311-162A en option
Figure 1-8
NIVEAU DE
L'ARBRE DE
TRANSMISSION
24872
o
311-162A pour
10364
21 juin 2017
