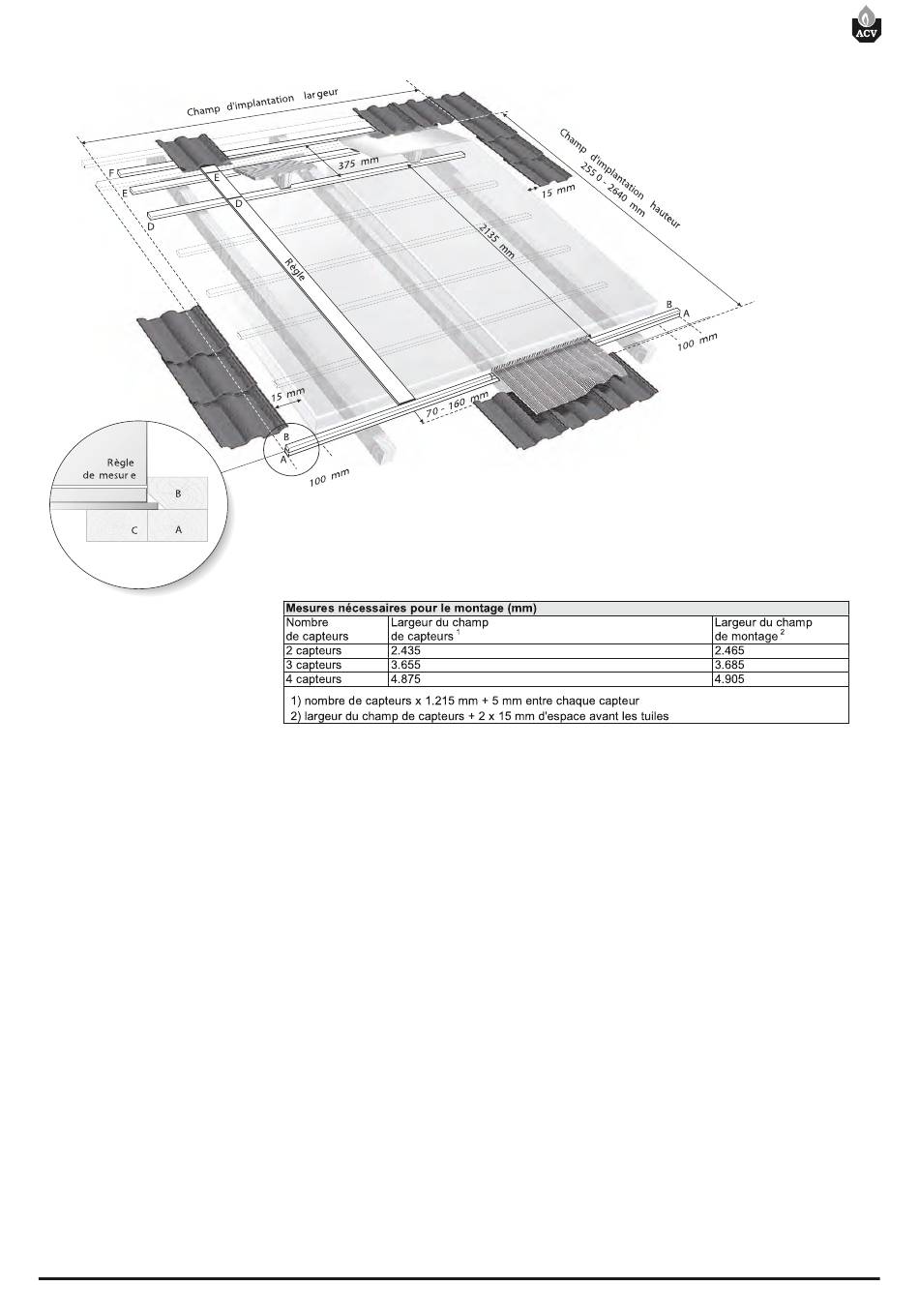

Figure 4 Plan et cotes pour l'implantation des
capteurs et des lattes. Prendre des lattes de
même épaisseur que les lattes déjà posées sur
le toit.
La latte B est comprise dans le kit.
Cf Tableau 4 en fin de chapitre pour le nombre
et les dimensions des lattes néccessaires.
Définissez le champ d'implantation et fixez les lattes
Laissez les liteaux déjà installés en toiture à leur emplacement d'origine, surtout s'ils se trouvent déjà aux points d'implantations prévus.
1. Pour définir le champ d'implantation, posez la règle pour marquer les hauteurs et reportez les cotes. L'extrémité supérieure de la
règle indique le niveau où arrive la rangée de tuiles au-dessus du capteur. L'extrémité inférieure de la règle indique le niveau du cadre
inférieur du capteur et doit être placé entre 7 et 16 cm au-dessus du niveau de la rangée de tuiles placée sous le capteur. Lorsque les
valeurs se situent en dehors des cotes indiquées, prenez pour base la valeur de 7 cm et raccourcissez en conséquence la rangée de
tuiles de la différence.
2. Définissez si possible la largeur du champ d'implantation de manière à avoir une rangée de tuiles entière comme raccord entre le toit
et les capteurs, de l'autre coté, retaillez les tuiles à la largeur nécessaire.
Afin de garantir un appui optimal de la tôle de raccord supérieure, il faut espacer chaque capteur de 5 mm (+/- 1 mm) . Attention, il
est très important de respecter les largeurs du champ d'implantation des capteurs, qui sont indiquées dans le tableau 4. Si plus de 4
capteurs doivent être montés dans un même champ d'implantation, il faut visser la tôle de raccord sur la latte F tous les 4 capteurs à
l'aide de vis taraudeuses. Par la suite, le déplacement latéral de la tôle va être limité par la dilatation thermique.
3. Ajustez la face supérieure de la latte A sur la partie inférieure de la règle et fixez-la sur les chevrons du toit. Laissez un espace de
10cm à chaque extrémité de la latte A sur la largeur du champ d'implantation.
4. Fixez les 3 lattes B (inclues dans le kit de montage), sur la latte A, aux emplacements où seront posés les capteurs, avec les vis
taraudeuses 4x70, de manière à ce que lors du montage, les capteurs puissent s'emboîter dans la partie en bois biseautée des lattes B
et ainsi être fixés. (cf. agrandissement fig. 4) Fixer la petite latte B entre les deux grandes.
5. Placez la latte C (pour le support inférieur des capteurs) directement au dessus des lattes A et B.
6. Fixez la latte D sur les chevrons parallèlement à la latte A, au niveau de la marque D sur la règle. Le coté inférieur de la latte D doit
être placé sur la marque D.
7. Clouez la latte E (pour renforcer la stabilité de l'armature bois) sur les chevrons de manière à ce que la bordure supérieure coïncide
avec la marque E sur la règle.
8. Posez la latte F (pour fixation de la rigole supérieure) de façon à ce que son coté inférieur soit distant de 375 mm du milieu de la latte
D (cf. fig. 5)
