Le système intégré en toiture
Ruban adhésif
en caoutchouc expansé
Closoir
supérieur
gauche
Bande de rive
latérale gauche
Latte (B) fixation capteur

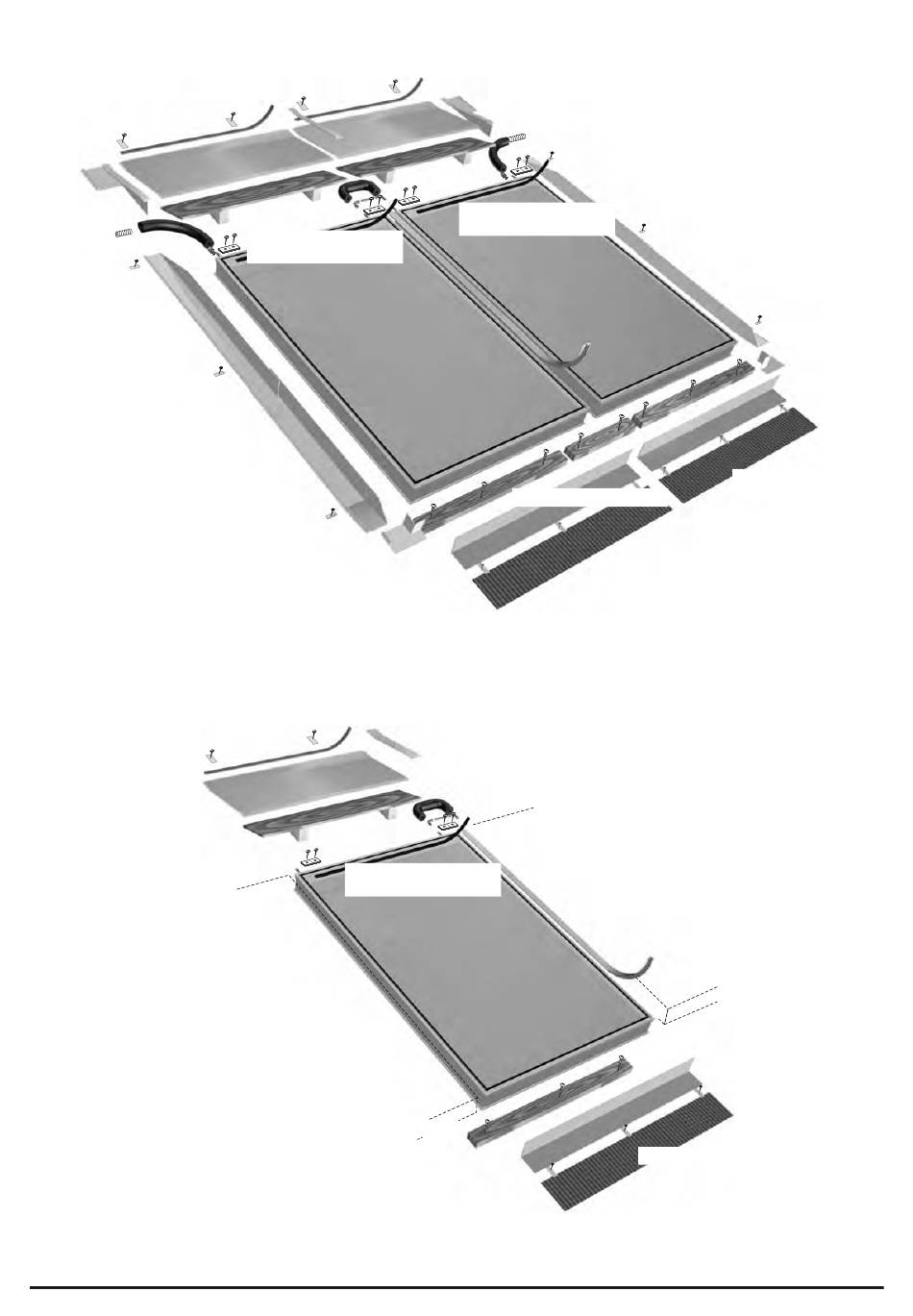

Figure 2 Le kit d'intégration en toiture dans sa version standard.Ce kit de montage est composé de deux kits distincts réunis: les tôles d'habillage
et le kit de montage (voir liste des éléments). Les capteurs se commandent séparément des kits.
Profilé
de recouvrement
supérieur
Fixations des capteurs +
Vis taraudeuses (4 x 35)
Figure 3 Le kit d'intégration en toiture dans sa version extension. Il est fourni dans son emballage. Le capteur n'en fait pas parti.
8
Profilé de recouvrement
supérieur
Fixations des capteurs +
Vis taraudeuses (4 x 35)
cornières des bandes
de rives latérales
Profilé de recouvrement
inférieur
Ruban adhésif en caoutchouc expansé
Fixation
Calle en bois
Ruban adhésif
en caoutchouc isolant
vis taraudeuses (4 x 70)
Latte (B) fixation capteur
Sous réserve de toute erreur ou de modifications sans préavis de notre part.
Closoir supérieur
droit
Raccord flexible inox
Calle en bois
Ruban adhésif
en caoutchouc isolant
Profilé T en silicone
vis taraudeuses (4 x 70)
Jupe plissée en aluminium
Profilé T en silicone
Jupe plissée en aluminium
Bande de rive latérale droite
Clous de couvreur
zingueur
Profilé
de recouvrement
inférieur
Clous de couvreur zingueur
