INFORMATIONS TECHNIQUES

Le capteur solaire thermique HelioPlan N

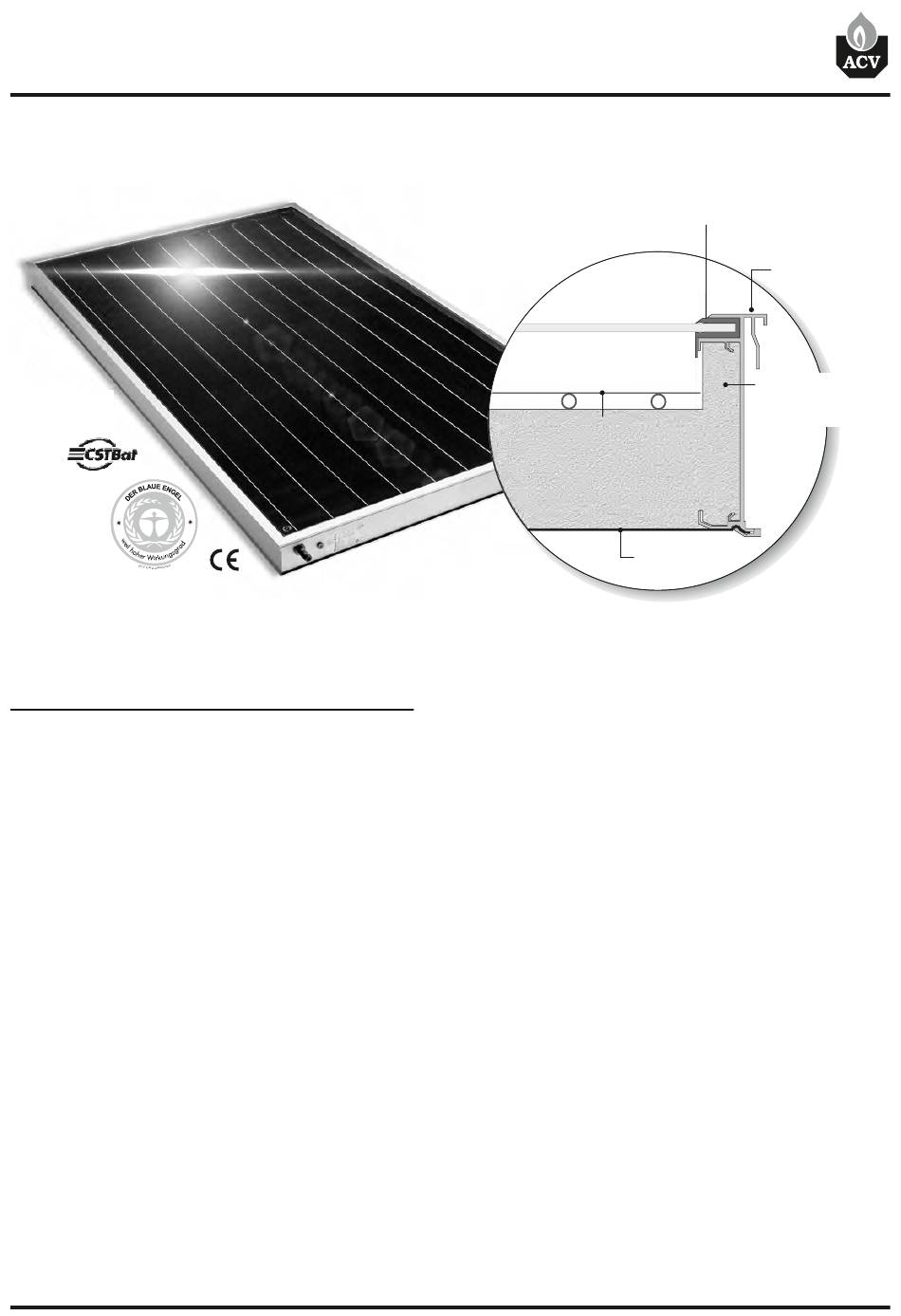

Fig. HelioPlan N, un capteur hautement efficace et rapidement installé

SES AVANTAGES EN UN SEUL COUP D'OEIL

Une performance élevée par l'amélioration des moindres
détails
Le vitrage solaire de sécurité, fait d'un mélange de verre de haute
pureté, atteint un taux de transmission lumineuse de 91%. Les
absorbeurs plans hautement sélectifs revêtus sous vide, mini-
misent la réflexion de la chaleur; l'isolation arrière épaisse de 60
mm, ainsi que l'isolation latérale continue, minimisent les déperdi-
tions thermiques.
Des matériaux haut de gamme
Son cadre en profilé aluminium anodisé, peint en gris anthracite
son fond arrière en aluminium très robuste, son vitrage de sécurité
à ultra-haute transparence, ses joints en caoutchouc spécial
résistant aux intempéries et aux rayons UV avec cornières vulca-
nisées, ses absorbeurs en cuivre plein soudés par ultrasons, vous
garantissent un fonctionnement sans faille pour les décennies à
venir.
Un excellent rapport qualité/prix
La qualité est certifiée selon la norme solaire DIN 4757, ainsi que
par les tests de rendement et de robustesse de l'Office fédéral
de l'énergie suisse à Rapperswil, dont les exigences dépassent
celles des réglementations de l'Union européenne en vigueur.
TÜV - 0036
Verre de sécurité à
ultra-haute transparence
Revêtement sélectif
Absorbeur en cuivre plein
soudé aux ultrasons
Isolation thermique
épaisse de 60 mm
Un montage simple et rapide
Des kits de fixation, des instructions de montage illustrées de
photographies, et des raccords au circuit solaire sans soudure,
facilitent énormément la pose.
Le montage et la disposition: plusieurs variantes
• Sur toiture
Les capteurs sont ancrés verticalement ou horizontalement sur la
charpente par ailettes et crochets, sans avoir à découvrir totale-
ment le toit. Nous proposons deux types de crochets pour dif-
férents types de couverture. Ainsi, on peut installer jusqu'à quatre
capteurs HelioPlan N en série. Des tuyaux courts flexibles super
isolés servent de raccordement et de compensation de la dilata-
tion thermique. Les tuyaux de distribution ne sont pas disposés
sur la toiture.
• Sur châssis
Les capteurs sont montés verticalement ou horizontalement à
différentes inclinaisons. Des blocs de béton ou des profils en
aluminium, lestés de gravier, peuvent servir de socle.
• Intégré en toiture
Les capteurs HelioPlan N sont posés directement sur les lattes
à panne à la place des tuiles. Les capteurs bénéficient d'un
kit complet d'intégration peint dans la même couleur que les
capteurs, ce qui rend l'ensemble esthétique et discret.
Il existe un kit d'intégration pour tuiles et un kit d'intégration pour
ardoises.
excellence in hot water
Joint en caoutchouc spécial
avec cornières vulcanisées
Cadre
en aluminium
anodisé
Isolation latérale
sans ponts
thermiques
Fond arrière
en aluminium
3
