- Page 1 NOTICE D'INSTALLATION, NOTICE D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN D'UTILISATION ET D'ENTRETIEN pour l'utilisateur et l'installateur HR i 320 - 600 - 800 A1002237 - 661Y1300 • B...
-
Page 2: Table Des Matières
Label énergétique ..............................4 Plaque signalétique .............................. 5 DESCRIPTION DE L'APPAREIL ..............6 Tableau de commande ............................6 Modèles - HR i 320 – 600 - 800 ..........................7 CARACTÉRISTIQUES TECHNIQUES ............8 Caractéristiques dimensionnelles ......................8 Caractéristiques électriques ........................10 Caractéristiques hydrauliques ........................10 Performances ................................ -
Page 3: Recommandations Générales
• Le numéro d'article (P/N) et le numéro de série (S/N) du ballon sont repris sur sa plaque signalétique et doivent être transmis à ACV dans le cas d'un appel en garantie. A défaut, l'appel en garantie sera réputé nul. -
Page 4: Informations Produit
INFORMATIONS PRODUIT LABEL ÉNERGÉTIQUE HR i : A1002237 - 661Y1300 • B... -
Page 5: Plaque Signalétique
INFORMATIONS PRODUIT PLAQUE SIGNALÉTIQUE HR i : A1002237 - 661Y1300 • B... -
Page 6: Description De L'appareil
DESCRIPTION DE L'APPAREIL TABLEAU DE COMMANDE Légende : Thermomètre : indique la température de l'eau sanitaire dans le ballon. Bouton rotatif : permet de régler la température souhaitée de l'eau chaude sanitaire. Il tourne d'un quart de tour vers la droite pour un réglage de la température entre 60°C et 90°C. Schéma électrique Y/Gr Y/Gr... -
Page 7: Modèles - Hr I 320 - 600 - 800

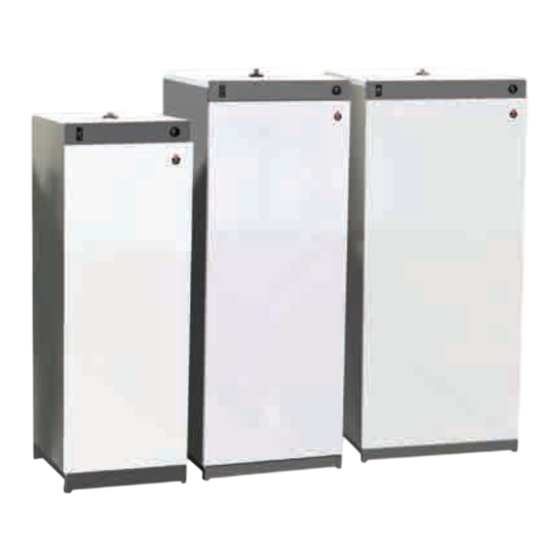

DESCRIPTION DE L'APPAREIL MODÈLES - HR i 320 – 600 - 800 Ballons de préparation d’eau chaude sanitaire à chauffage indirect pour pose au sol, avec échangeur de chaleur à surface de chauffe intégrale, prévus pour des installations de moyenne et forte puissance. -
Page 8: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES DIMENSIONNELLES HR i Dimensions du ballon A = Hauteur 1820 2120 2100 B = Largeur C = Profondeur 1541 1183 1760 Poids à vide HR i : A1002237 - 661Y1300 • B... - Page 9 CARACTÉRISTIQUES TECHNIQUES HR i Encombrement du ballon Recommandé 1000 1000 1000 A (mm) Minimum Recommandé 1000 1000 1000 B (mm) Minimum Recommandé C (mm) Minimum HR i : A1002237 - 661Y1300 • B...
-
Page 10: Caractéristiques Électriques
CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES ÉLECTRIQUES HR i Caractéristiques principales Tension nominale 230/240 230/240 230/240 Fréquence nominale Puissance Max. Intensité nominale (fusible) CARACTÉRISTIQUES HYDRAULIQUES HR i Caractéristiques principales Contenance totale Contenance du circuit primaire Contenance du circuit sanitaire Raccordement chauffage [F] “ Raccordement sanitaire [M] “... -
Page 11: Performances
CARACTÉRISTIQUES TECHNIQUES PERFORMANCES Performances en eau chaude sanitaire HR i Régime de fonctionnement à 80°C Débit de pointe à 40 °C L/10' 1345 1881 Débit de pointe à 45 °C L/10' 1153 1612 Débit de pointe à 60 °C L/10' Débit de pointe première heure à... -
Page 12: Installation
INSTALLATION CONTENU DE LA LIVRAISON Les appareils sont livrés, testés et emballés séparément. Contenu du colis • Un ballon préparateur d'eau chaude complètement assemblé et prêt à l'emploi • Une notice d'installation, d'utilisation et d'entretien multilingue. OUTILS NÉCESSAIRES POUR L'INSTALLATION ... -
Page 13: Consignes De Sécurité Pour L'installation
INSTALLATION CONSIGNES DE SÉCURITÉ POUR L'INSTALLATION Remarques à caractère général • Les raccordements (électriques, hydrauliques) doivent être effectués en conformité avec les normes et réglementations en vigueur. • Si une grande distance sépare le ballon du point d'utilisation, l'installation d'un circuit fermé... - Page 14 Dans le cas de puisages répétitifs d’eau chaude en petite quantité, un effet de “stratification” peut se développer dans le ballon. La couche supérieure d’eau chaude peut alors atteindre des températures très élevées. ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude à...
-
Page 15: Raccordement
• L’eau chaude peut brûler! ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude à 60°C maximum. Recommandations essentielles au bon fonctionnement de l'appareil •... -
Page 16: Raccordement Au Circuit Sanitaire
INSTALLATION RACCORDEMENT AU CIRCUIT SANITAIRE Légende 1. Vanne de remplissage 2. Réducteur de pression (taré à 4,5 bar) 3. Clapet anti-retour 4. Vase d'expansion sanitaire 5. Soupape de sécurité (tarée à 7 bar) 6. Robinet de vidange 7. Robinet de puisage 8. -
Page 17: Raccordement Au Circuit Primaire
2. Pompe de charge Clapet anti-retour 4. Vanne d'isolement de chauffage Vanne de remplissage circuit primaire 6. Robinet de vidange Eau froide Eau chaude RACCORDEMENT EN BATTERIE Veuillez consulter ACV pour toute application particulière. HR i : A1002237 - 661Y1300 • B... -
Page 18: Mise En Service
MISE EN SERVICE CONSIGNES DE SÉCURITÉ POUR LE REMPLISSAGE Recommandations essentielles à la sécurité • Toujours remplir et mettre sous pression le réservoir sanitaire avant de pressuriser le circuit primaire. • Ne pas utiliser d'antigel automobile dans le circuit primaire sous peine d’occasionner de graves blessures, d’entraîner la mort ou d’endommager les locaux. -
Page 19: Remplissage
MISE EN SERVICE REMPLISSAGE Recommandations essentielles au bon fonctionnement de l'appareil • D'abord mettre le réservoir sanitaire sous pression avant de pressuriser le circuit chauffage (primaire). REMPLISSAGE DU RÉSERVOIR SANITAIRE DU BALLON (Figure 1) Raccorder la décharge de la soupape de sécurité à l’égout. Pour le remplissage, ouvrir un robinet d'eau chaude (2) situé... -
Page 20: Remplissage Du Réservoir Primaire Du Ballon (Figure 2)
MISE EN SERVICE REMPLISSAGE DU RÉSERVOIR PRIMAIRE DU BALLON (Figure 2) Vérifier que le robinet de vidange (3) de l’installation primaire est bien fermé. Ouvrir les vannes d'isolement (1) et (2) du circuit primaire relié à la chaudière. Ouvrir le purgeur d'air (4). Suivre également les instructions fournies avec la chaudière pour le remplissage. -
Page 21: Vérifications Avant Mise En Service
MISE EN SERVICE VÉRIFICATIONS AVANT MISE EN SERVICE • Vérifier que les soupapes de sécurité (circuits primaire et sanitaire) sont correctement installées et que les évacuations sont reliées à l’égout. • Vérifier que le réservoir sanitaire et le circuit primaire sont remplis d’eau. •... -
Page 22: Maintenance
MAINTENANCE CONTRÔLE PÉRIODIQUE PAR L'UTILISATEUR • Vérifier régulièrement la pression du manomètre du circuit primaire : celle-ci doit être située entre 0,5 et 1,5 bar. • Effectuer régulièrement une inspection visuelle des vannes, des raccords et accessoires afin de détecter d’éventuelles fuites ou dysfonctionnements. •... -
Page 23: Vidange Du Réservoir Primaire Du Ballon (Figure 3)
MAINTENANCE VIDANGE DU RÉSERVOIR PRIMAIRE DU BALLON (Figure 3) Avant de vidanger l’eau du circuit secondaire, abaisser la pression du circuit primaire à 1 bar, afin de protéger le ballon sanitaire contre tout risque d’écrasement. Pour vidanger le circuit primaire du préparateur d'eau chaude : Isoler le circuit primaire du préparateur d'eau chaude en fermant les vannes (1) et (2). -
Page 24: Vidange Du Réservoir Sanitaire Du Ballon (Figure 4)
MAINTENANCE VIDANGE DU RÉSERVOIR SANITAIRE DU BALLON (Figure 4) Pour vidanger le réservoir secondaire du préparateur d'eau chaude : Ouvrir à fond le robinet de puisage (3) pendant au moins 60 minutes pour s'assurer que le réservoir sanitaire est refroidi. Fermer la vanne de remplissage (1) et les vannes d'isolement (5).
