Operating Instructions/Bedienungsanleitung

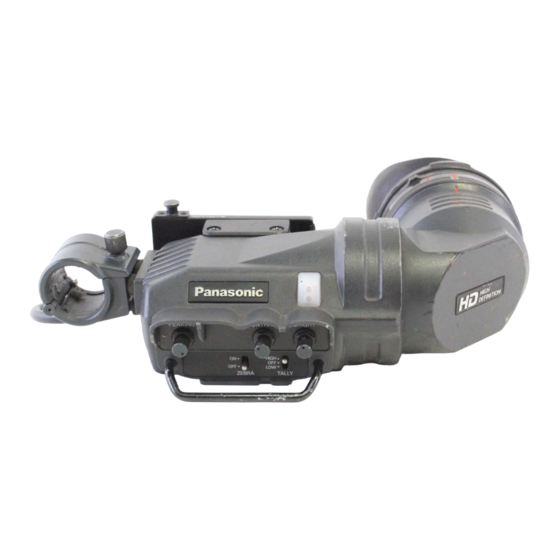

2-inch Electronic HD View Finder/2-Zoll Elektronischer HD-Sucher
HD Viseur électronique de 2 pouce/HD Mirino Elettronico da 2 pollici
Before operating this product, please read the instructions carefully and save this manual for
future use.
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme dieses Produkts
aufmerksam durch, und bewahren Sie sie für späteres Nachschlagen auf.
Avant d'utiliser l'appareil, lire attentivement ce mode d'emploi, et le conserver à des fins de
référence ultérieure.
Prima di far funzionare questo prodotto, leggere attentamente le istruzioni e conservare questo
manuale per riferimenti futuri.
Antes de utilizar este producto, lea cuidadosamente las instrucciones y guarde este manual
por si tiene que utilizarlo en el futuro.
このたびは、 パナソニック製品 をお買い上げいただき、まことにありがとうございます。
O 取扱説明書をよくお読みのうえ、正しく安全にお使いください。
O ご ご 使 使 用 用 前 前 に に 「 「 安 安 全 全 上 上 の の ご ご 注 注 意 意 」 」 ( ( 2 2 〜 〜 5 5 ペ ペ ー ー ジ ジ ) ) を を 必 必 ず ず お お 読 読 み み く く だ だ さ さ い い 。 。
O 保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管し
てください。
F0406T1088 -F @
Printed in Japan
Mode d'emploi/Istruzioni per l'uso
Instrucciones de funcionamiento
HD Visor Electrónico de 2 pulgadas
Model No.
2 型 HD ビューファインダー
AJ-HVF21G
Model No.
AJ-HVF27BG
取扱説明書
VQT0X77-1

Publicité

Table des Matières
loading

Sommaire des Matières pour Panasonic AJ-HVF21G

  • Page 1 2-inch Electronic HD View Finder/2-Zoll Elektronischer HD-Sucher HD Viseur électronique de 2 pouce/HD Mirino Elettronico da 2 pollici HD Visor Electrónico de 2 pulgadas 2 型 HD ビューファインダー AJ-HVF21G Model No. AJ-HVF27BG Model No. Before operating this product, please read the instructions carefully and save this manual for future use.
  • Page 2: Table Des Matières

    Table des matières Caractéristiques ............3 Les commandes et leurs fonctions .
  • Page 3: Caractéristiques

    O L’œilleton se retire en toute facilité. O Le système image peut être commuté de 1080/60 trames à 1080/50 trames en fonction du signal de commande de la caméra. (AJ-HVF21G uniquement) Les commandes et leurs fonctions 6 > <...
  • Page 4 Les commandes et leurs fonctions Bouton de crête (PEAKING) Il permet de régler les contours de l’image dans le viseur de façon à les rendre plus nets. Le réglage de cette commande est sans effet sur le signal de sortie de la caméra. Bouton de contraste (CONTRAST) Il permet de régler le contraste de l’écran dans le viseur.
  • Page 5 Les commandes et leurs fonctions LED internes Les indications du tube image et des voyants varient en fonction de la caméra utilisée avec le viseur. Pour les détails, voir le mode d’emploi de la caméra. TALLY / REC BATT SAVE...
  • Page 6: Pour Les Caméras Compatibles Avec Le Rail Coulissant Standard

    Pour les caméras compatibles avec le rail coulissant standard Les caméras suivantes supportent le rail coulissant standard. Numéro de modèle du viseur No. de modèle de la caméra AJ-HDX400 AJ-HVF21G AJ-HDX400P AJ-HDC27H AJ-HDC27HP AJ-HVF27BG AJ-HDC27HE AJ-HDC27HMC Montage du viseur Vérifier que l’interrupteur POWER de la caméra est éteint (“OFF”).
  • Page 7: Réglage De La Position Gauche-Droite Du Viseur

    Pour les caméras compatibles avec le rail coulissant standard Réglage de la position gauche-droite du viseur Desserrer la bague d’ancrage de la position gauche-droite du viseur. Glisser le viseur vers la gauche ou vers la droite, et le régler sur la position permettant une vue facile des données sur l’écran.
  • Page 8: Retrait Du Viseur

    Pour les caméras compatibles avec le rail coulissant standard Retrait du viseur Vérifier que l’interrupteur POWER de la caméra est éteint (“OFF”). Desserrer la bague d’ancrage de la position gauche-droite du viseur. Tout en soulevant la butée du viseur, retirer le viseur en le glissant dans le sens de la flèche.
  • Page 9: Pour Les Caméras Compatibles Avec Le Module De Montage

    (VYQ1818). Pour se procurer le module de montage, consulter son revendeur en sachant que ce module est une pièce de rechange. Les caméras suivantes supportent le module de montage. Numéro de modèle du viseur No. de modèle de la caméra AJ-HDC20A AJ-HVF21G AJ-HDC20AP AJ-HDC27F AJ-HDC27FP AJ-HVF27BG AJ-HDC27FE...
  • Page 10: Montage Du Viseur

    Pour les caméras compatibles avec le module de montage Montage du viseur Vérifier que l’interrupteur POWER de la caméra est éteint (“OFF”). Insérer la fiche dans la prise de raccordement du viseur. <Remarque> Bien insérer la fiche à fond dans la prise de raccordement. Enfoncer le viseur en place.
  • Page 11: Réglage De La Position

    Pour les caméras compatibles avec le module de montage Réglage de la position Soulever le levier de serrage de position avant-arrière/gauche-droite du viseur de façon à dégager le verrouillage. Levier Viseur Desserrer le levier de serrage de position avant-arrière/gauche-droite du viseur. Régler la position du viseur en le déplaçant vers l’avant, l’arrière, la gauche ou la droite.
  • Page 12: Réglage De La Correction Dioptrique

    Réglage de la correction dioptrique Mettre l’interrupteur POWER de la caméra sur “ON”. Une image apparaît dans le viseur. Tourner la bague de correction dioptrique de façon que l’image du viseur soit nette. Bague de correction dioptrique Réglage de l’écran Régler les conditions de l’écran du viseur.
  • Page 13: Retrait De L'œilleton

    Retrait de l’œilleton Si de la poussière colle au tube image ou au miroir, détacher l’œilleton et le retirer. <Remarque> En aucun cas on n’essuiera la surface du miroir, car elle a été spécialement traitée. La poussière qui colle au miroir devra être enlevée avec une poire soufflante, par exemple. Repères d’alignement Œilleton Tourner la bague de verrouillage à...
  • Page 14: Montage Du Microphone

    Montage du microphone Pour monter le microphone AJ-MC700P ou AJ-MC900G (vendu séparément), procéder de la façon suivante. Ouvrir le support du microphone. Viseur Support de microphone Monter le microphone. Brancher le câble de raccordement du microphone dans la prise MIC IN. Prise MIC IN F-14...
  • Page 15: Fiche Technique

    Informations concernant la sécurité. Tube image: Tube image monochrome haute résolution de 2,0 pouce Système image: 1080 lignes, 50/60 trames sélectionnable parmi (AJ-HVF21G) 720 lignes, 60 trames (AJ-HVF27BG) Commandes de réglage externes: Commandes de niveau (BRIGHT, CONTRAST, PEAKING) Commutateurs (TALLY HIGH/OFF/LOW, ZEBRA ON/OFF) Plage de température admissible:...
