Remplacement de la pile et des fusibles
Utilisation de la pile :
Pile alcaline 9 V (conforme aux normes NEDA1604A, JIS6AM6 ou IEC6LF22)
MM560A :
Fusible (FS1) pour entrée de courant AmA : Fusible 1 A/600 V, IR 10 kA ou d'une capacité
supérieure, F ; (BBS-1)
Fusible (FS2) pour entrée intensité A : Fusible 10 A/600 V, IR 100 kA ou mieux, F (KTK-10)
MM570A:
Fusible (FS1) pour entrée de courant AmA : Fusible 0,44 A/1 000 V, IR 10 kA ou d'une capacité
supérieure, F (DMM-B-44/100)
Fusible (FS2) pour entrée intensité A : Fusible 11 A/1000 V, IR 20 kA ou mieux, F (DMM-B-11A)
Remplacement des piles :
Desserrez les 2 vis du couvercle du compartiment à piles à la base du boîtier. Soulevez le couvercle du
compartiment à piles et ainsi le compartiment à pile est tourné vers le haut. Remplacez la pile.
Resserrez les vis.

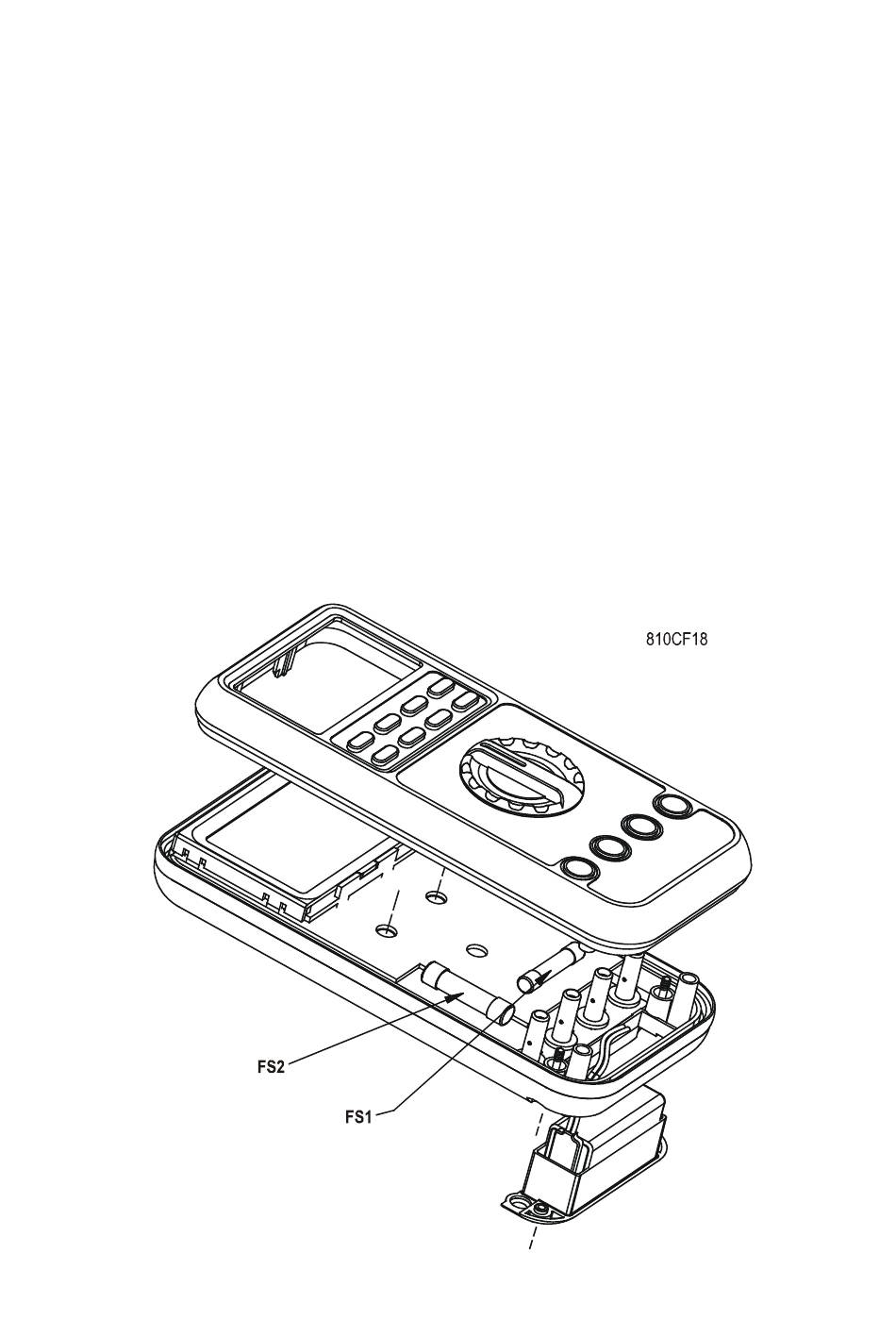

Remplacement du fusible :
Desserrez les 4 vis de la base du boîtier. Soulevez l'extrémité de la base du boîtier le plus proche des
prises d'entrée jusqu'à ce qu'elle se détache avec un claquement du haut du boîtier. Remplacez le ou
les fusibles brûlés. Remettez en place la base du boîtier, et assurez-vous que tous les joints sont
correctement posés et que les deux pressions en haut du boîtier (à côté du côté de l'écran LCD) sont
engagées. Resserrez les vis.
17
MM560A-MM570A-EU-FR V1.1 8/12
