8 Entretien et nettoyage

8.2 Remplacer la gaine guide-fil dans le col de cygne

1 Col de cygne
2 Ecrou arrêt de gaine
3 Buse d'entrée

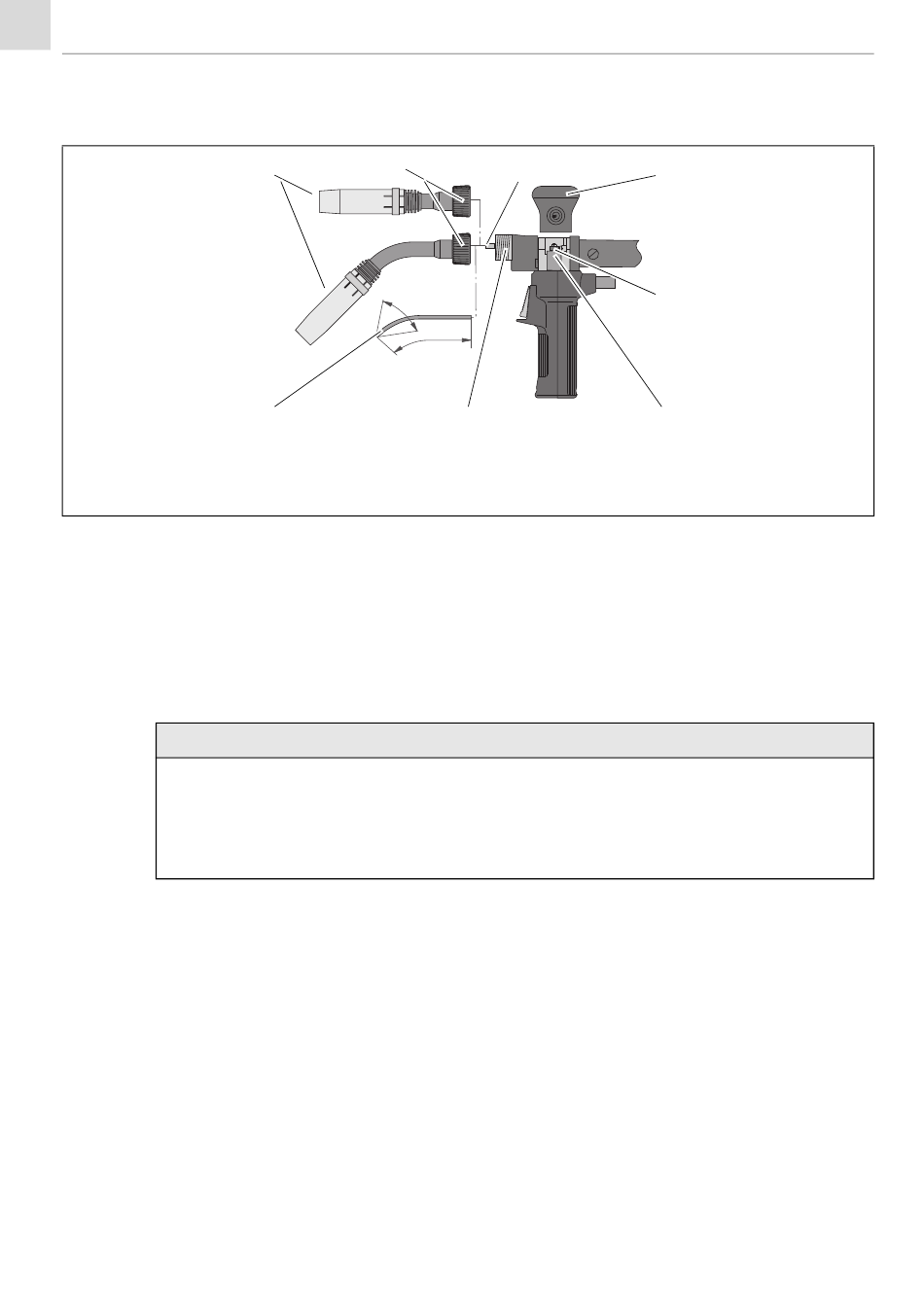

Fig. 7 Remplacer la gaine guide-fil dans le col de cygne
1 Desserrer le col de cygne (1) du corps de torche (7) en dévissant l'écrou-raccord (2).
2 Enlever la coiffe de serrage (4) et pivoter l'étrier d'appui (6) latéralement vers l'extérieur.
3 Desserrer le contre-écrou (5) de la buse d'entrée (3).
4 Sortir la buse d'entrée (3) du corps PP en la tournant vers l'avant et la remplacer.
AVIS
• Pour les cols de cygne incurvés, il faut également monter une gaine guide-fil (plastique)
(8) (diamètre extérieur D= 4,0 mm) entre la buse d'entrée (3) et le tube-contact.
• La longueur réelle de la gaine guide-fil (plastique)(8) doit être adaptée en fonction de
l'application.
5 Visser la buse d'entrée (3) juste avant le galet d'entraînement et la serrer dans cette position
à l'aide du contre-écrou (5).
6 La buse d'entrée (3) est montée dans l'ordre inverse.
FR - 18
1 2
8
4 Coiffe de serrage
5 Contre-écrou M3
6 Etrier d'appui
3
7
7
8
4
5
6
Corps de torche
Gaine guide-fil (plastique)
BAL.0212.0 • 2018-07-16
