GUIDE D'UTILISATION DU SIGNALPOINT PRO

4 Introduction

Le détecteur de gaz Signalpoint Pro est conçu pour détecter les risques dus à
l'oxygène ou aux gaz toxiques qui sont courants dans les applications industrielles.
Son écran intégré permet une lecture de la concentration des gaz. Le crayon et
l'interrupteur magnétiques, lorsqu'ils sont utilisés conjointement avec l'écran,
permettent l'étalonnage par une seule personne sans intrusion. Le détecteur
comprend une boîte de dérivation IP66 (NEMA 4X) intégrale en plastique dotée de
3 trous de montage, rendant superflue l'utilisation de supports de montage
supplémentaires. La connexion des câbles entrants s'effectue via un passage de
conduit et/ou de câble de 1 x 21 mm de diamètre, et une entrée défonçable de 1 x
21 mm de diamètre. La sortie consiste en une boucle 4-20 mA IS à deux fils
conforme aux normes de l'industrie. Le Signalpoint Pro est compatible avec une
large gamme d'appareils de commande Honeywell Analytics ou tiers.
4.1 Présentation du produit
Le détecteur Signalpoint Pro fourni consiste en un transmetteur de mesure
d'oxygène ou de gaz toxique et en un capteur enfichable.

4.1.1 Transmetteur

Deux versions de transmetteur sont disponibles : une pour la détection de gaz
toxiques et l'autre pour la détection d'oxygène. La version « gaz toxiques » est
utilisée avec les capteurs de sulfure d'hydrogène, monoxyde de carbone, dioxyde de
souffre, ammoniac, dioxyde d'azote et hydrogène. La version « oxygène » est
spécialement conçue pour être utilisée avec un capteur d'oxygène.
Couvercle du capteur
Bague de retenue
du capteur
Capteur
Bornes

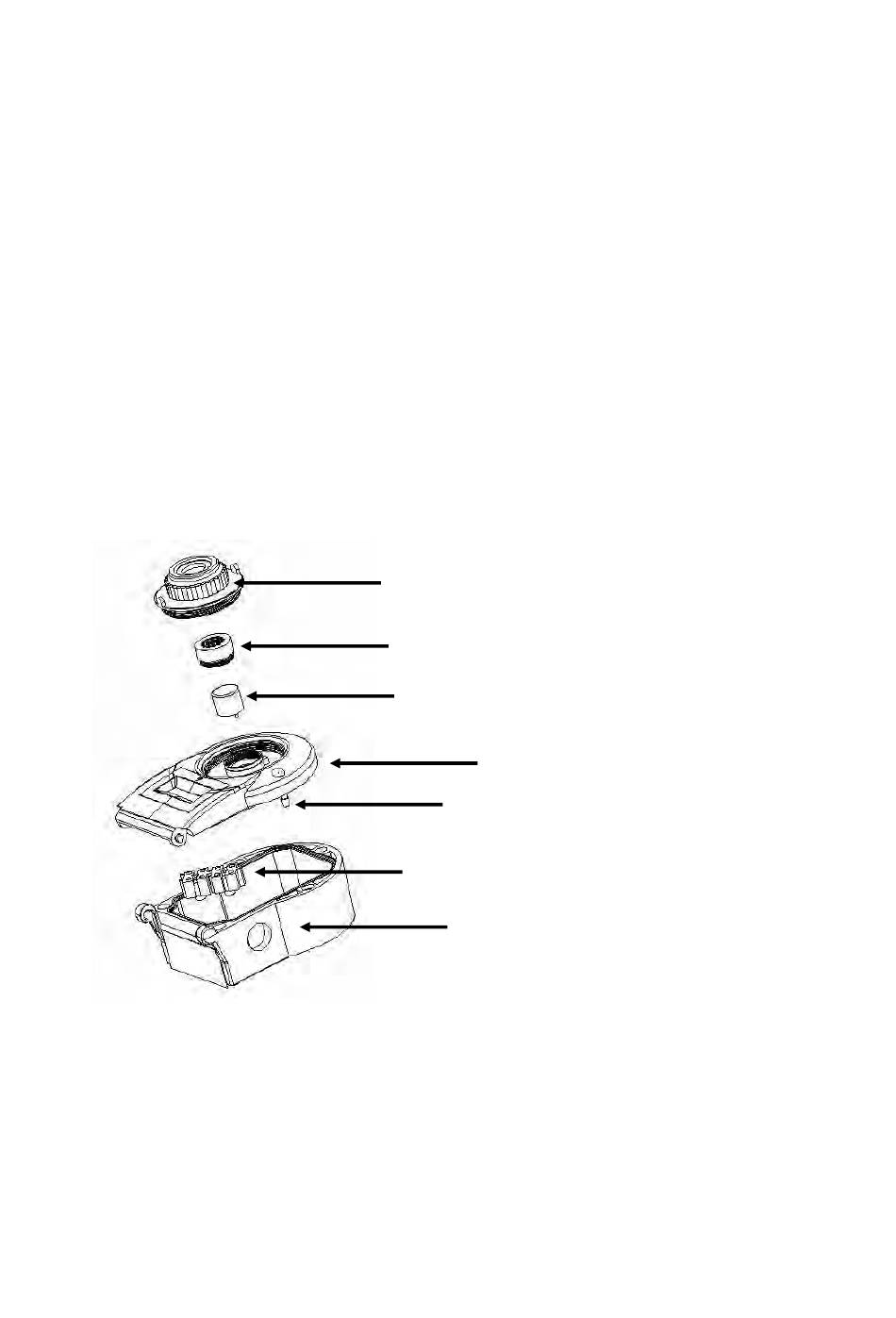

Figure 1 : Vue éclatée du Signalpoint Pro
4
Couvercle du transmetteur
Vis du couvercle
du transmetteur
Boîtier de connexion
du transmetteur
