GUIDE D'UTILISATION DU SIGNALPOINT PRO
6.5 Blindage du câble
Afin de garantir que la longueur et le diamètre du blindage du câble sont adaptés à la
borne, il est recommandé de sertir une petite longueur de câble à la tresse de
blindage, comme le montre la figure ci-dessous.
Remarque : les conducteurs et les torons de raccordement du blindage du câble
doivent être aussi courts que possible.
Paroi du boîtier de connexion
du transmetteur
Tresse de blindage
du câble
Bague de sertissage

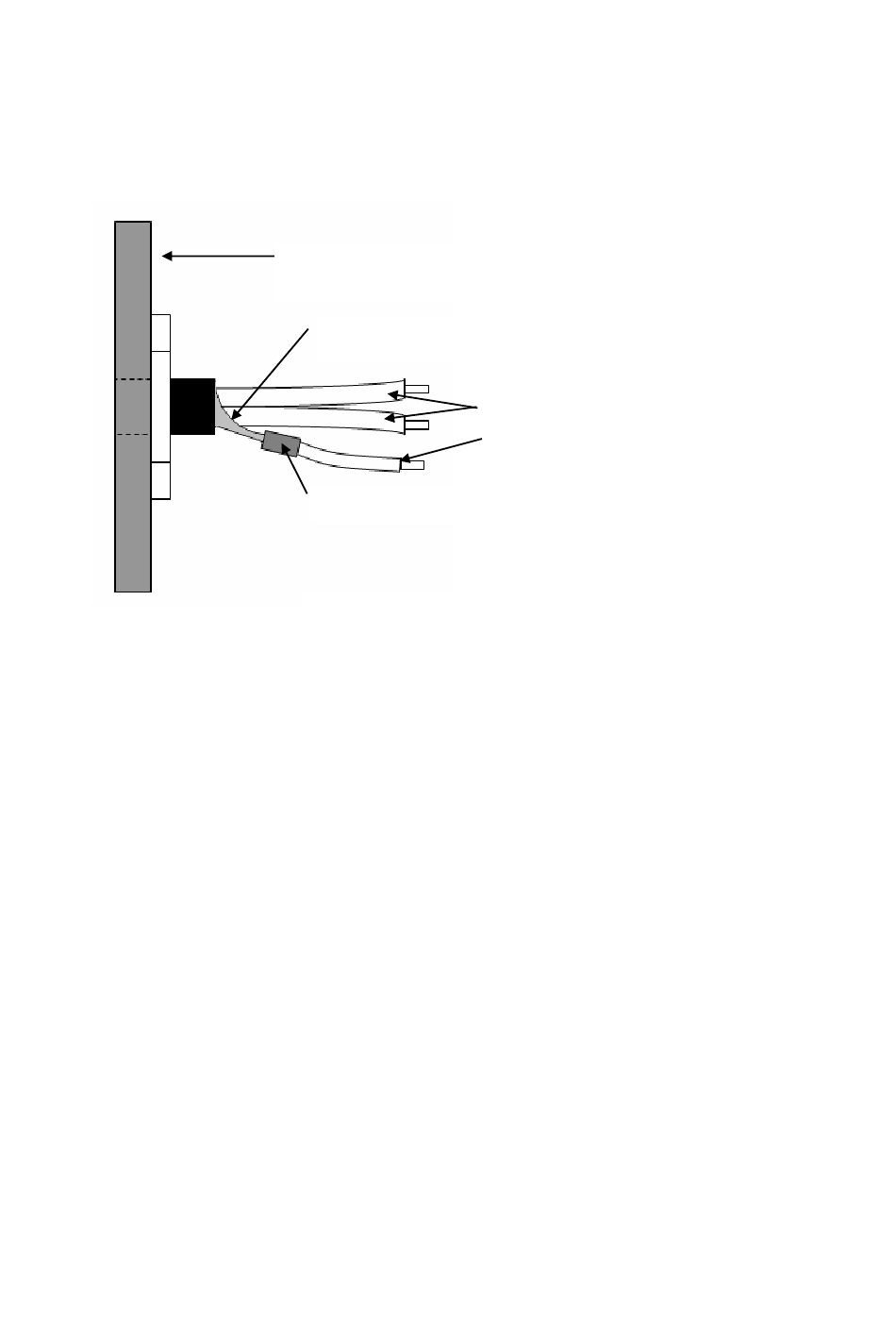

Figure 6 : Connexion du blindage du câble
13
MAN0853 Édition 3 10/08
Fils de transmission
Fil de blindage
