DigiTech HardWire TL-2 Mode D'emploi

DigiTech HardWire TL-2 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Mode d'emploi

Publicité

Table des Matières
loading

Manuels Connexes pour DigiTech HardWire TL-2

Sommaire des Matières pour DigiTech HardWire TL-2

  • Page 1 Mode d’emploi...

  • Page 2: Déclaration De Conformité

    1. Lisez ces instructions. déclare que ce produit : 2. Conservez ces instructions. Nom du produit : HardWire TL-2 3. Respectez toutes les mises en garde. 4. N’utilisez pas cet appareil près d’une source liquide. Option de produit : Toutes (nécessite un 5.

  • Page 3: Garantie

    GARANTIE : Nous sommes très fiers des produits que nous fabriquons. C’est pourquoi DigiTech garantit tous ses produits. Les conditions de garantie varient selon les pays de distribution. Nous vous invitons à consulter votre revendeur ou le distributeur exclusif de ce produit dans votre pays.

  • Page 5: Éléments Fournis

    Introduction Bien plus qu’un nouvel effet sur le marché, la gamme de pédales HardWire ™ met à votre disposition les dernières avancées technologiques en matière d’effets guitare. Les pédales HardWire vous permettent de bénéficier d’une collection d’effets incontournables, offrant tous une sonorité irréprochable et un contrôle inégalé.

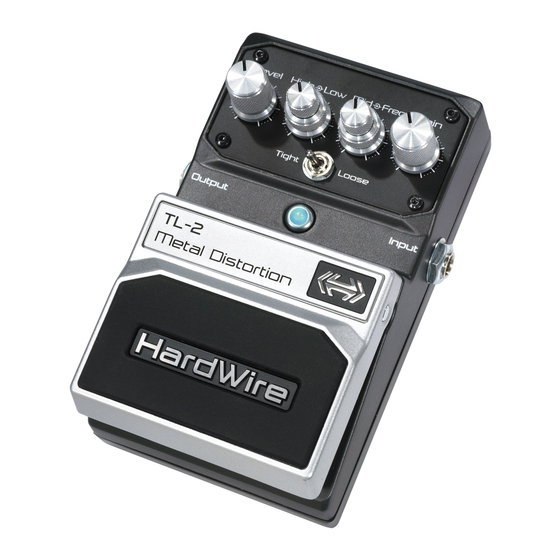

  • Page 7: Caractéristiques

    Caractéristiques Bouton Level - Contrôle le niveau de l’effet. Tournez ce bouton vers la droite pour l’accentuer, ou vers la gauche pour l’atténuer. Prise pour adaptateur - Connectez l’adaptateur secteur Harman PS200R (vendu séparément) à cette prise. L’adaptateur doit corres- pondre au type de prise secteur utilisé...

  • Page 8: Sélecteur Voicing - Permet De Sélectionner L'un Des Deux Modes

    Bouton Freq (bague) - Détermine la fréquence médium accen- tuée/atténuée par le bouton Mid (de 200 Hz à 5 kHz). Bouton Gain - Contrôle le niveau de gain général de la distorsion. Tournez ce bouton vers la droite pour l’accentuer, ou vers la gau- che pour l’atténuer.
  • Page 9 Broches de charnières de la pédale - Les deux broches de charnières à ressort maintiennent la pédale en place. Consultez la page 7 pour savoir comment accéder à la pile pour la remplacer. Led d’alimentation - Cette Led s’allume lorsque l’effet est activé. Lorsque la pile est faible (environ 15 minutes avant qu’elle ne soit vide), cette Led faiblit pour vous indiquer de la remplacer.

  • Page 10: Configuration Avec Amplificateur

    Configuration avec amplificateur PS200R (optionnel)

  • Page 11: Utilisation D'une Pile

    Utilisation d’une pile Les pédales HardWire passent automatiquement en mode Bypass lorsque leur pile est vide. Ceci vous évite d’avoir à les déconnecter de vos autres pédales. Pour remplacer la pile, procédez ainsi : Utilisez la pointe du Jack 6,35 mm d’un câble guitare pour appuyer sur l’une des broches de charnières de la pédale, puis retirez-la du boîtier.
  • Page 12 Pédale Bras de contacteur de la pédale Pile 9 Vcc Broche de charnière de la pédale Compartiment de la pile Broche de charnière Ressort de la pédale Boîtier de la pédale...

  • Page 13: Accessoires De Jeu Hardwire

    Accessoires de jeu HardWire Les accessoires de jeu sont conçus pour faciliter l’intégration des pédales HardWire sur votre pédalier. Ces accessoires sont fournis : • Bande Velcro pour pédalier (conçue pour être fixée à la surface de la plupart des pédaliers disponibles sur le marché) •...

  • Page 14: Bande Velcro Pour Pédalier

    Bande Velcro pour pédalier Pour utiliser la bande Velcro, procédez ainsi : Retirez le coussinet en caoutchouc antidérapant apposé en dessous de la pédale. Retirez l’endos de la bande pour exposer la partie adhésive. Appliquez la bande pour pédalier sous la pédale.

  • Page 15: Étiquette Luminescente Pour Pédale

    Étiquette luminescente pour pédale Pour appliquer l’étiquette luminescente, procédez ainsi : Retirez l’endos de l’étiquette pour exposer la partie adhésive. Appliquez l’étiquette luminescente sur la pédale.
  • Page 16 Couvercle StompLock Pour placer le couvercle StompLock sur les boutons, procédez ainsi : Réglez les boutons sur la position de votre choix. Placez le couvercle StompLock sur les boutons en le poussant dou- cement. Pour retirer le couvercle StompLock, soulevez-le doucement, un côté...

  • Page 17: Caractéristiques Techniques

    Caractéristiques techniques Réglages - Level, Low, Mid, Freq, High, Gain, Sélecteur Voice, Pédale On/Off Connecteurs - Input, Output Impédance d’entrée - >500 kΩ - effet activé Impédance de sortie - 1 kΩ - effet activé Impédance d’entrée - Bypass analogique - effet désactivé Impédance de sortie - Bypass analogique - effet désactivé...
  • Page 20 8760 South Sandy Parkway Sandy, Utah 84070 Tél. : (801) 566-8800 Fax : (801) 566-7005 HardWire et DigiTech sont des marques déposées de Harman Music Group Inc. Copyright - Harman Music Group Fabriquée aux USA HardWire TL-2 Mode d’emploi 18-0617-A...
