3.1.2. TDF, DCF oder GPS Funkausführung
► Schließen Sie die TDF, DCF oder GPS Antenne auf den mit CODE gekennzeich-
neten Schraubklemmen an (Keine Polarität).
☛
Für die Positionierung der Antenne halten Sie sich bitte an die
Anweisungen der Gebrauchsanleitung "MDE-ANTENNE-0085"
auf der CD G020/021 oder auf der Website www.gorgy-timing.de unter
3.1.3. Drahtgebundene 24 V. - DCF Ausführung

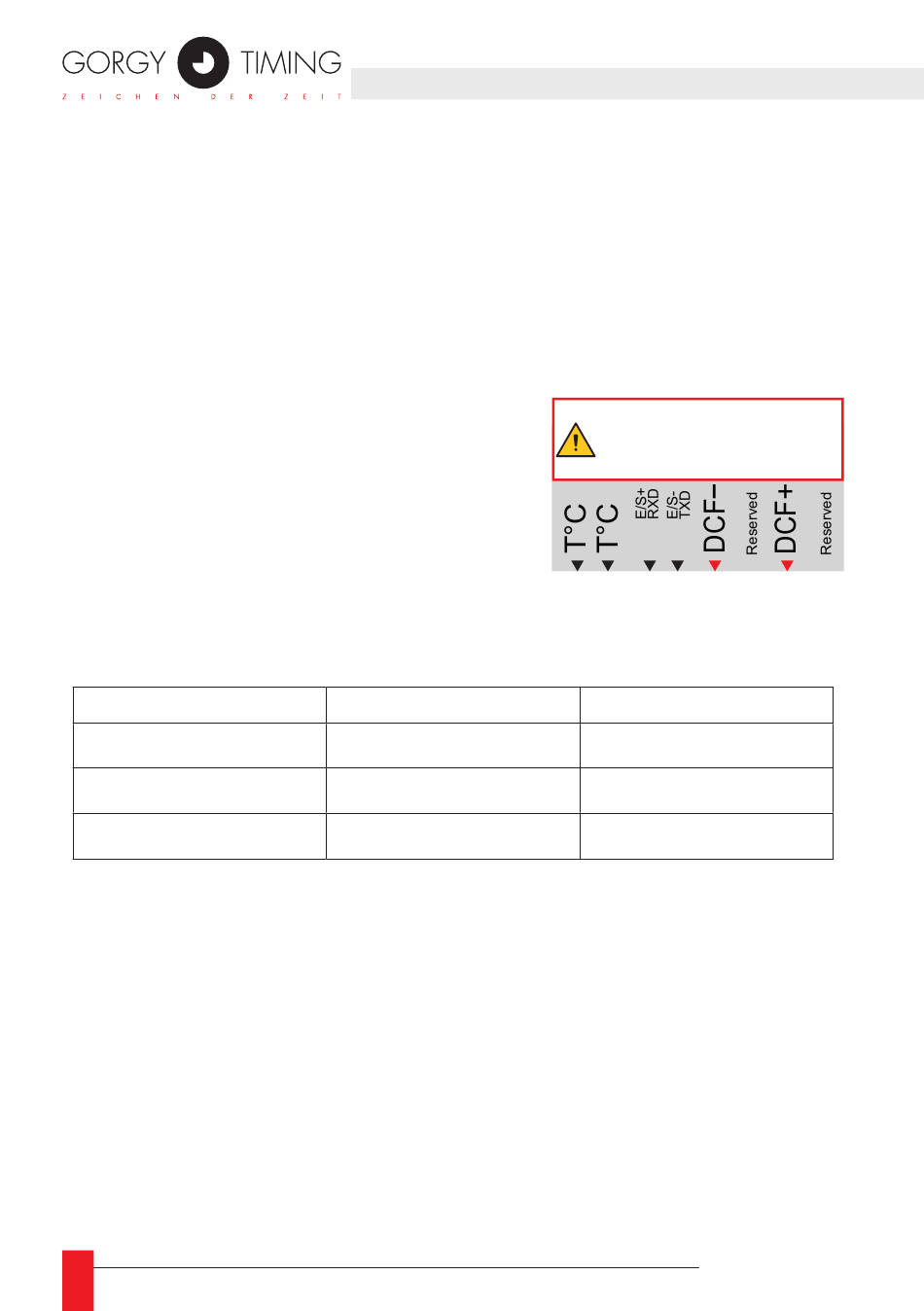

► Schließen Sie das DCF-Signal an die Klem-
men + und -.
☛
Auf die Polarität muss nicht
3.1.4. Code ASCII RS232 & RS485 Ausführung
► Schließen Sie den ASCII RS232 oder RS485 CODE an die entsprechenden
Schraubklemmen an (Siehe Tabelle).:
ASCII 1 Anschluss
ASCII 2 Anschluss
GND Anschluss
► Nach dem anschließen des ASCII-Codes, drücken sie die „Reset"-Taste auf der
Rückseite der Uhr.
3.1.5. Ausführung SMPTE
► Schließen Sie den SMPTE Code an die gekennzeichneten Anschlüsse "ASCII" und
"GND" an.
3.1.6. NTP Ausführung
► Schließen sie das Ethernet-Kabel an der Rückseite des Gerätes an.
170
"Technischer Support - Bedienungsanleitungen".
geachtet werden.
ASCII RS232C
Attention to DCF code polarity
Attention polarité code DCF
Achtung: DCF Code Polarität
Atención con la polaridad del código DCF
TXD
RXD
GND
ASCII
232/485
ASCII RS422/485
E / S -
E / S +
GND
