Echanger le clignotant avant

Conditions préalables :
· Tournevis cruciforme.
·
Enlever le siège.
·
Enlever la protection du moteur.
·
Séparer les câbles de batterie.
Version 3 roues
·

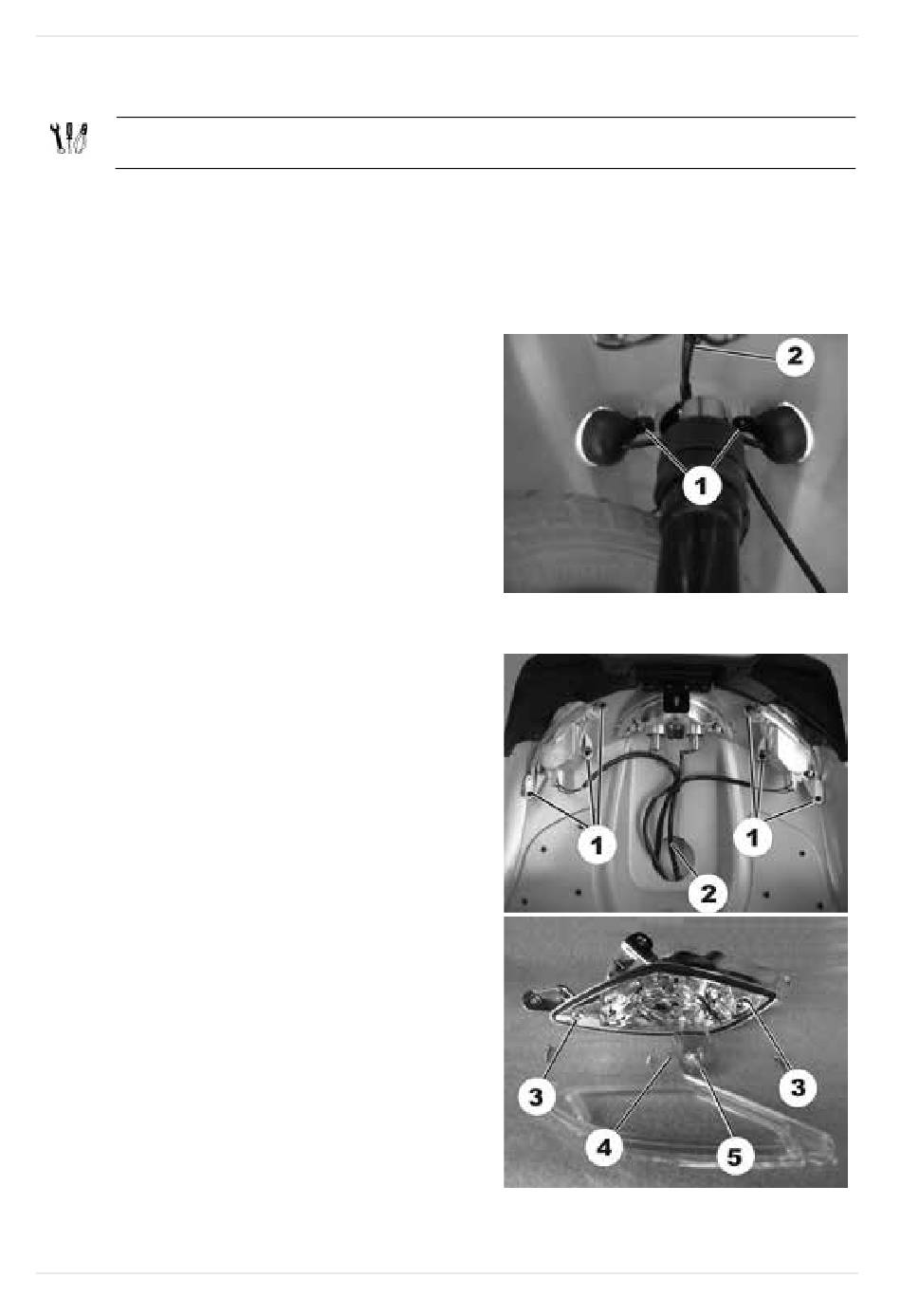

Desserrer la vis (1) du clignotant.
·
Débrancher le câble (2) du clignotant au
faisceau de câbles. La fiche mâle se trouve
derrière le carénage arrière de la colonne de
direction (cf. chapitre Echanger la colonne
de direction).
·
Echanger le clignotant.
·
Le montage du clignotant s'effectue dans
l'ordre inverse.
·
Contrôler les fonctions
Version 4 roues
·
Enlever l'habillage de la colonne de direction
et la colonne de direction (cf. chapitre
Echanger la colonne de direction).
·
Desserrer les vis du châssis et rabattre le
châssis vers le haut.
·
Desserrer la vis (1) du clignotant au châssis.
·
Débrancher le câble (2) du clignotant au
faisceau de câbles.
·
Desserrer les vis (3) du verre de clignotant.
·
Enlever le verre du clignotant.
·
Desserrer la vis (4) du cache de couleur
orange (5) et enlever le cache.
·
Echanger l'ampoule.
·
Le montage du clignotant s'effectue dans
l'ordre inverse.
·
Contrôler les fonctions
