7.7

Echanger le frein

PRUDENCE : Risque d'accident !
Des accidents risquent de se produire si le scooter se met à rouler involontairement.
· Protéger le scooter pour qu'il ne puisse se mettre à rouler.
Remarque
Lors du démontage, veiller à la position des petites pièces telles que vis et rondelles. Poser
toutes les petites pièces de manière à pouvoir les remonter dans l'ordre correct.
Remarque
L'axe avant ne peut être échangé que pour la version 3 roues. Pour la version 4 roues, il n'existe
pas d'axe échangeable.
Conditions préalables :
· Clé plate 10 mm
· Clé plate 17 mm
· Clé plate 19 mm
· Cale en bois
·
Enlever le siège.
·
Enlever la protection du moteur.
·
Séparer les câbles de batterie.
·
Placer la cale en bois sous la partie avant
du cadre de telle manière que la roue avant
ne touche plus le sol.
Version 3 roues :
·
Desserrer le câble de frein (cf. chapitre
"Echanger le câble de frein" à la page 33).
·
Décrocher le câble de frein de la roue.
·

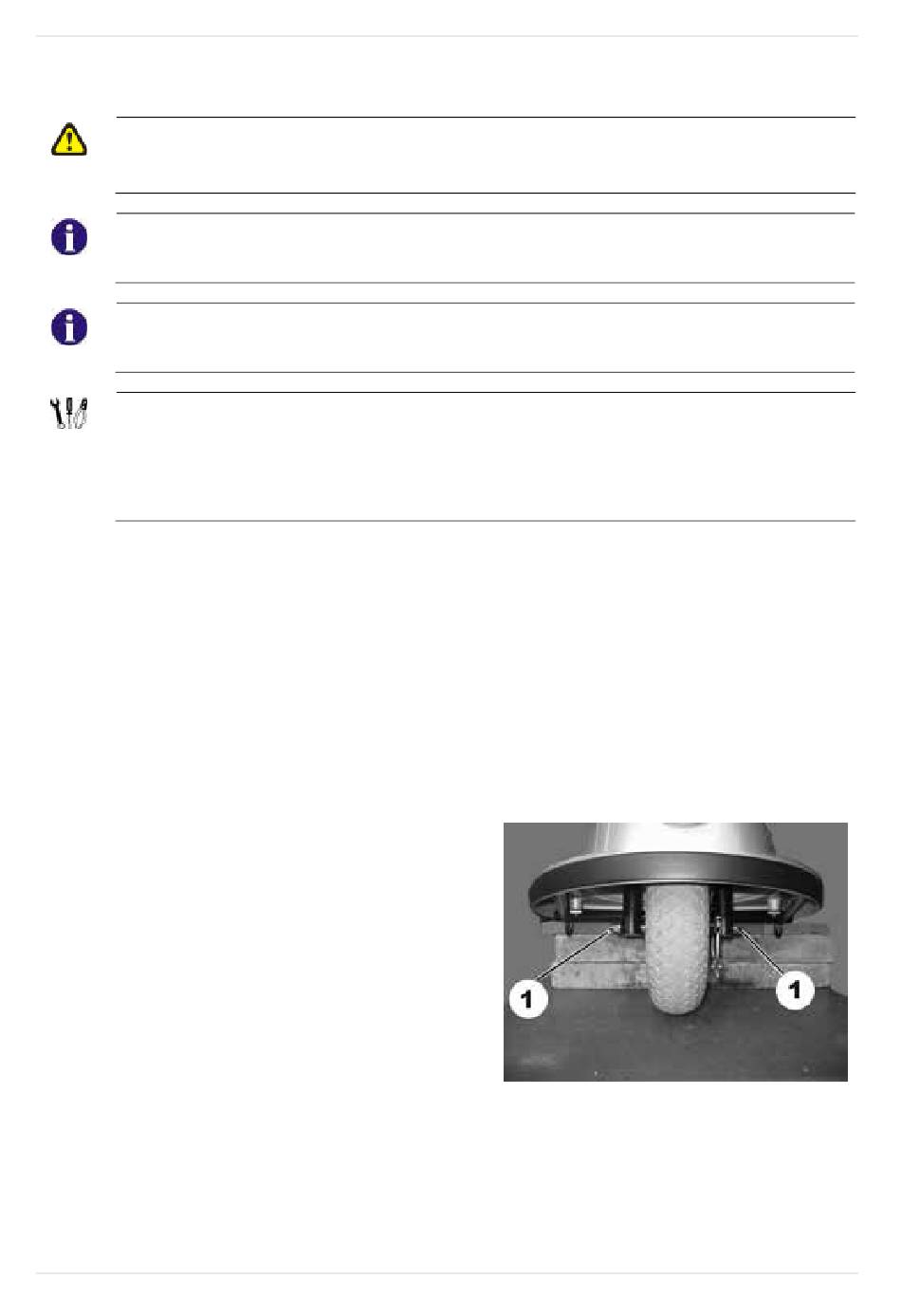

Desserrer simultanément les vis d'axe (1)
des deux côtés.
·
Retirer lentement l'axe avant.
Version 4 roues :
·
Desserrer les deux câbles de frein.
·
Décrocher le câble de frein de la roue
concernée.
·
Desserrer la vis de la roue.
·
Retirer la roue et le frein de l'arbre.
