TECHNOLOGIE
ENTREE CA
6A
Max. 6A-CA
COMMANDE
POWER
SHARING

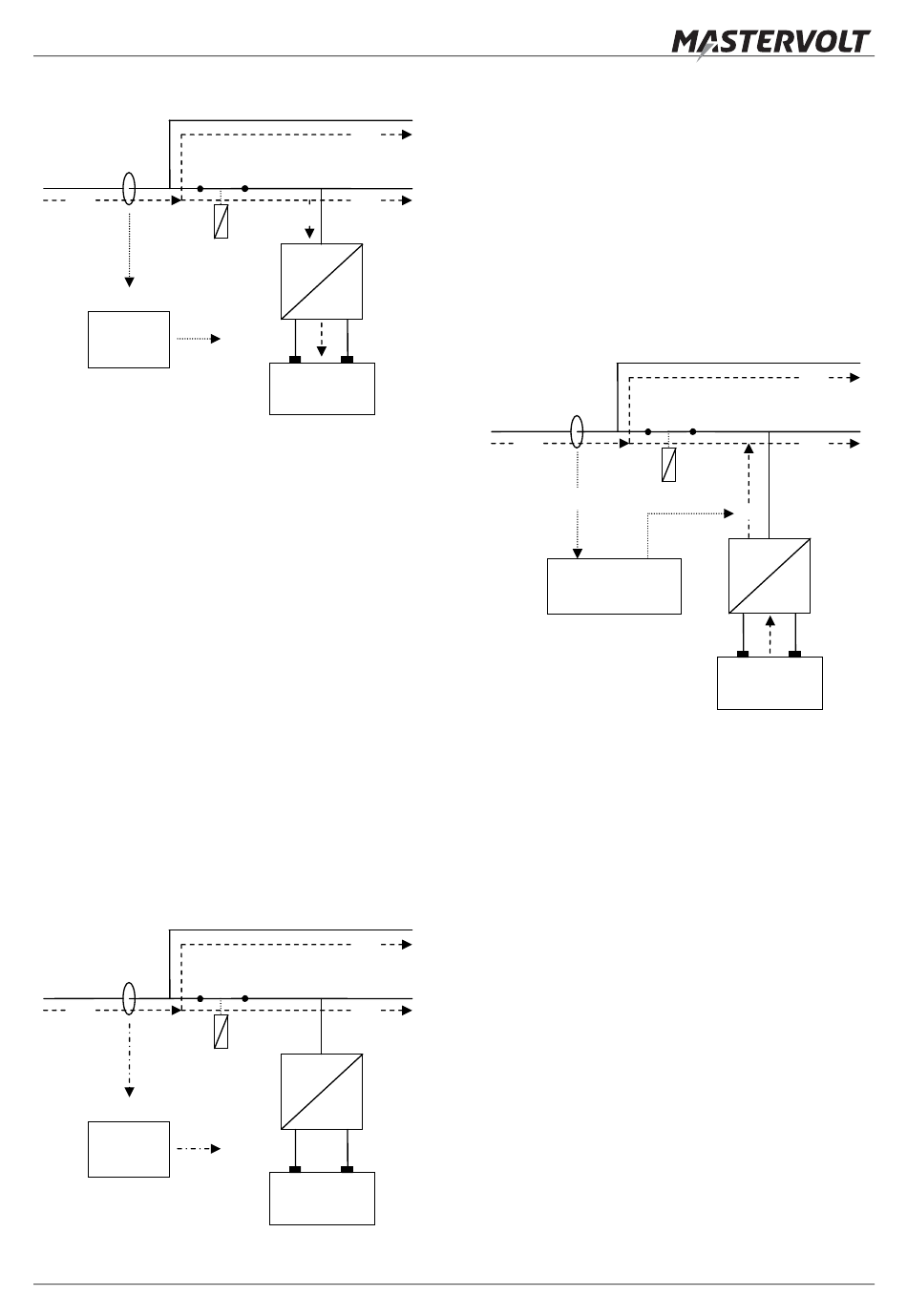

Figure 6:
Power sharing
Voir Figure 6. Dans cet exemple, le Power Sharing level
est réglé sur 6A, alors que les sorties C.A. consomment
un total de 1 + 3 = 4A. Ce qui signifie qu'il ne reste que 6 –
4 = 2A pour charger les batteries. Avec des batteries 12V,
cela permettra de fournir un courant de charge maximum
d'environ 30A CC.
Par défaut le Power Sharing level est réglé sur 25A. Il est
possible de régler le Power Sharing level au moyen des
interrupteurs DIP situés sur le Mass Combi (voir § 6.2.1).
Toutefois nous vous conseillons d'utiliser un tableau de
télécommande optionnel, tel le Remote APC ou le
Masterlink MICC. Ces tableaux de télécommande vous
permettent de sélectionner très simplement le courant quai
disponible (fusible) de chaque marina ou de chaque
camping.
Lorsque la charge C.A. totale connectée atteint le niveau
du réglage Power Sharing (6A), il n'y aura plus de courant
pour charger la batterie. Ce qui signifie que le courant de
charge du Mass Combi sera réduit à 0A (voir Figure 7).
ENTREE CA
6A
Max. 6A-CA
COMMANDE
POWER
SHARING
Figure 7:
Power sharing
142
SORTIE CA
"POWER"
3A
SORTIE CA
"SHORT BREAK"
1A
2A
CA
CC
Environ.
30A-DC
@12V
BATTERIES
SORTIE CA
"POWER"
4A
SORTIE CA
"SHORT BREAK"
2A
0A
CA
CC
Environ.
0A-DC
@12V
BATTERIES
Janvier 2015 / Mass Combi 12/1600-60; 12/2200-100; 24/1800-35; 24/2600-60 / FR
3.3.4
Fonction Gen/mains support (sélectionnable)
Si la demande en C.A. augmente encore, le disjoncteur
C.A. externe peut encore disjoncter s'il n'est pas remédié
au problème. Ce problème peut être réglé grâce à la
fonction Gen/mains support. Si la demande totale en
énergie est supérieure à celle que l'alimentation externe
peut fournir, le convertisseur permettra de fournir l'énergie
supplémentaire aux sorties C.A. "POWER" et "SHORT
BREAK", celui-ci pouvant être connecté automatiquement
en parallèle à l'alimentation externe.
ENTREE CA
6A
Max. 6A-AC
FONCTION
GENERATOR /
MAINS SUPPORT
Figure 8 : Fonction
Generator / mains support
Voir Figure 8
Dans cet exemple, l'entrée C.A est toujours limitée à 6A,
ce qui n'est pas suffisant pour alimenter la charge totale
connectée (4 + 5A = 9A) aux sorties C.A.
Si la fonction Gen/mains support est activée, le
convertisseur fournira les 9 – 6 = 3A restant. Ce qui
signifie que la quantité limitée de C.A. externe sera
compensée par l'énergie stockée dans les batteries.
Par la suite, lorsque la charge C.A aura à nouveau chuté
en dessous du réglage de la fonction Power sharing, le
chargeur de batteries du Mass Combi commencera à
recharger les batteries.
Pour des raisons de sécurité, le relais de transfert s'éteint
immédiatement lorsque l'alimentation en C.A. entrant
échoue, afin qu'il n'y ait jamais une tension élevée sur
l'entrée du câble quai lorsque celle-ci n'est pas connectée.
Par défaut la fonction Generator / mains support est
désactivée. Elle peut être activée au moyen des
interrupteurs DIP situés sur le Mass Combi (voir § 6.2.3)
SORTIE CA
"POWER"
4A
SORTIE CA
"SHORT BREAK"
5A
3A
AC
DC
Environ.
55A-DC
@12V
BATTERIES
