MultiMAXX HN

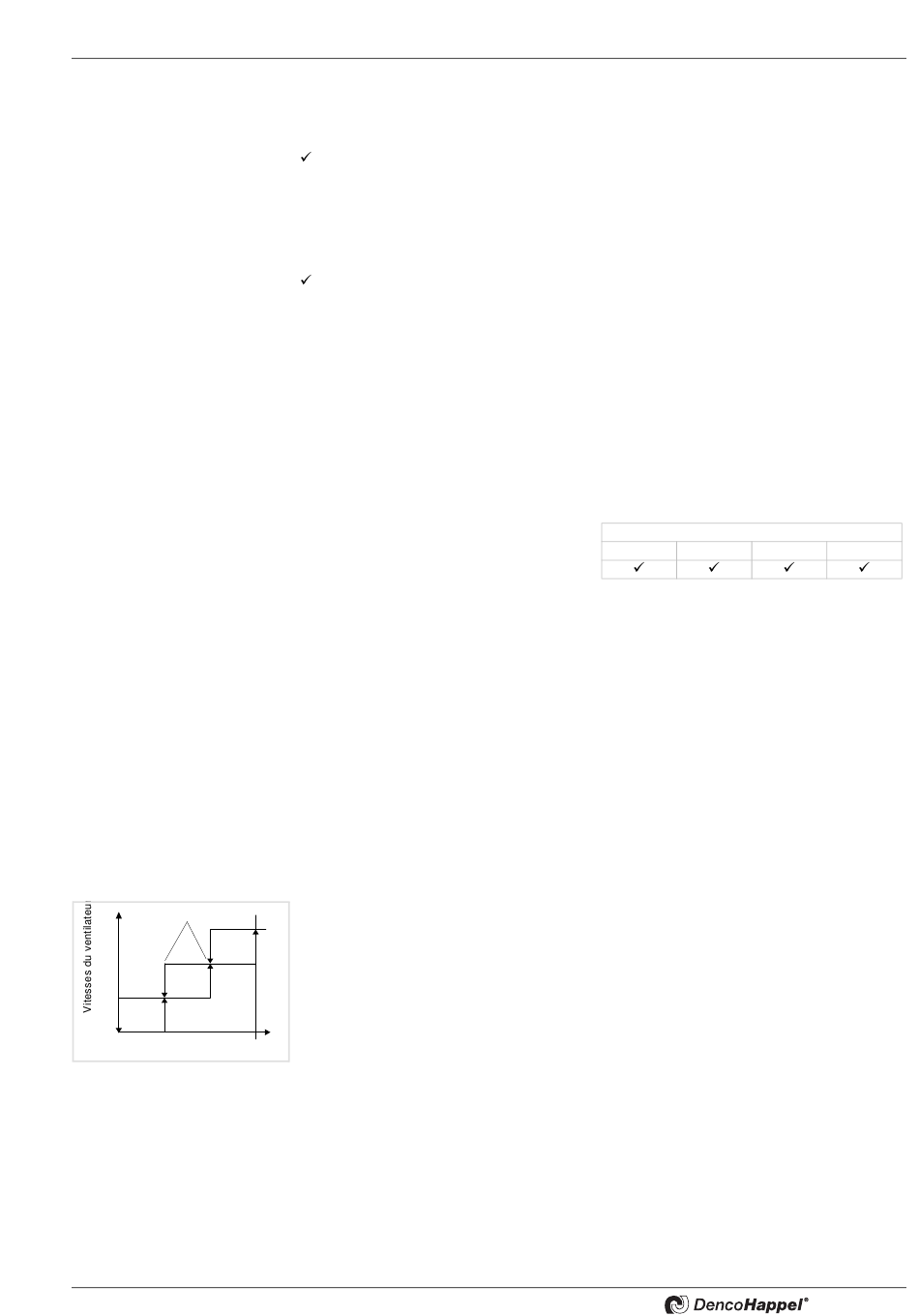

7.11 Fonctionnalités en cas d'utilisation du système DencoHappel MATRIX
7.11.1 Ventilateurs avec MATRIX 200x à 400x
Différence de contact
3
2
1
arrêt
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
Procédure de mise en route du programme « Arrêt appareil » :
•
Mettre l'appareil en marche.
•
Ponter les bornes d'entrée.
L'installation s'arrête (attention : pas de fonction antigel).
Procédure de mise en route du programme « Demande de chauffage » :
•
Mettre l'appareil en marche et augmenter la valeur de consigne jusqu'à ce que
l'appareil chauffe.
Le contact « Demande de chauffage » se ferme.
Procédure de mise en route du programme « Demande de refroidissement » :
•
Mettre l'appareil en marche et diminuer la valeur de consigne jusqu'à ce que
l'appareil refroidisse.
Le contact « Demande de refroidissement » se ferme.
Le comportement de la commande de ventilateur dépend du mode de régulation confi-
guré et du mode de fonctionnement sélectionné sur le boîtier de commande. Les
modes de fonctionnement du ventilateur utilisables sont les suivants :
– commande manuelle de ventilateur
– commande automatique de ventilateur
– commande automatique en mode « Mute ».
Quel que soit le mode de fonctionnement sélectionné, le ventilateur s'arrête automati-
quement en présence d'un des défauts suivants :
– déclenchement de la surveillance thermique du moteur,
– insuffisance de données de fonctionnement par suite d'une sonde défectueuse,
– défaut matériel.
Automatique
Le ventilateur est commandé en fonction des écarts sur la valeur de consigne (tempé-
rature).
En mode « Mute », la vitesse de rotation maximale du ventilateur est verrouillée.
Les vitesses du ventilateur sont régulées en fonction de l'écart mesure-consigne.
L'amplitude et la durée de l'écart influent sur le comportement de la régulation.
Le nombre de vitesses de rotation disponibles dépend du type d'appareil.
%]
100
Paramètre :
– Nombre de vitesses: ventilateur avec vitesse(s) de 0 à 3
– Moteur EC (uniquement MATRIX 4004)
Manuel
Le ventilateur fonctionne à la vitesse préréglée. Le préréglage peut s'effectuer par
l'appareil de commande, par une GTC ou par un module externe (p. ex. un module
d'entrée numérique).
Ventilation forcée (appareils à air mélangé seulement)
MATRIX
200x
300x
400x
Mise en service
400x+IO
81
