MultiMAXX HN
6.9.5
Types de régulateur MATRIX 4004 et MATRIX 4004+IO
4004
– Raccordement alimentation
– Bouche à induction
– Servo-moteur registre de mélange
– Raccordement à l'appareil de commande
– Raccord. d'autres appareils avec MATRIX 300x/400x
– Sonde change-over
– Sonde d'ambiance externe
– sonde extérieure
– Sonde de soufflage
– Sorties de messages d'erreur et de fonctionnement
– Entrée de commande externe
– Extracteur externe

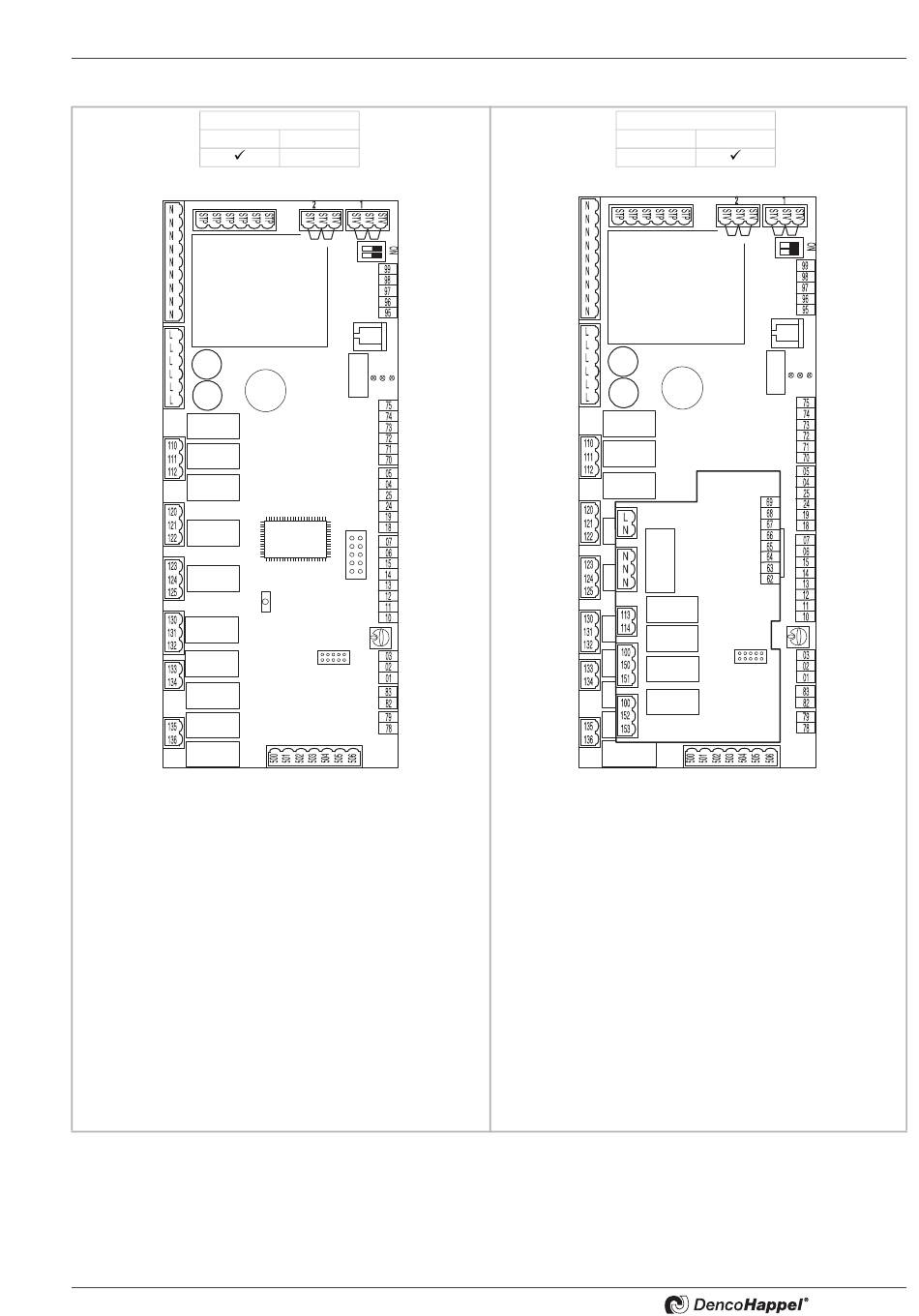

Fig. 6-13:
Types de régulateur MATRIX 4004 et MATRIX 4004+IO
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
MATRIX
4004+IO
4004
– Raccordement alimentation
– Bouche à induction
– vanne externe
– Servo-moteur registre de mélange
– Raccordement à l'appareil de commande
– Raccord. d'autres appareils avec MATRIX 300x/400x
– Sonde change-over
– Sonde d'ambiance externe
– sonde extérieure
– Sonde de soufflage
– Sorties de messages d'erreur et de fonctionnement
– Entrée de commande externe
– Entrées de commande externe de la platine IO
– Demande régulateur du mode chauffage ou refroidis-
sement
– Extracteur externe
Raccordements électriques
MATRIX
4004+IO
45
