Raccordements électriques

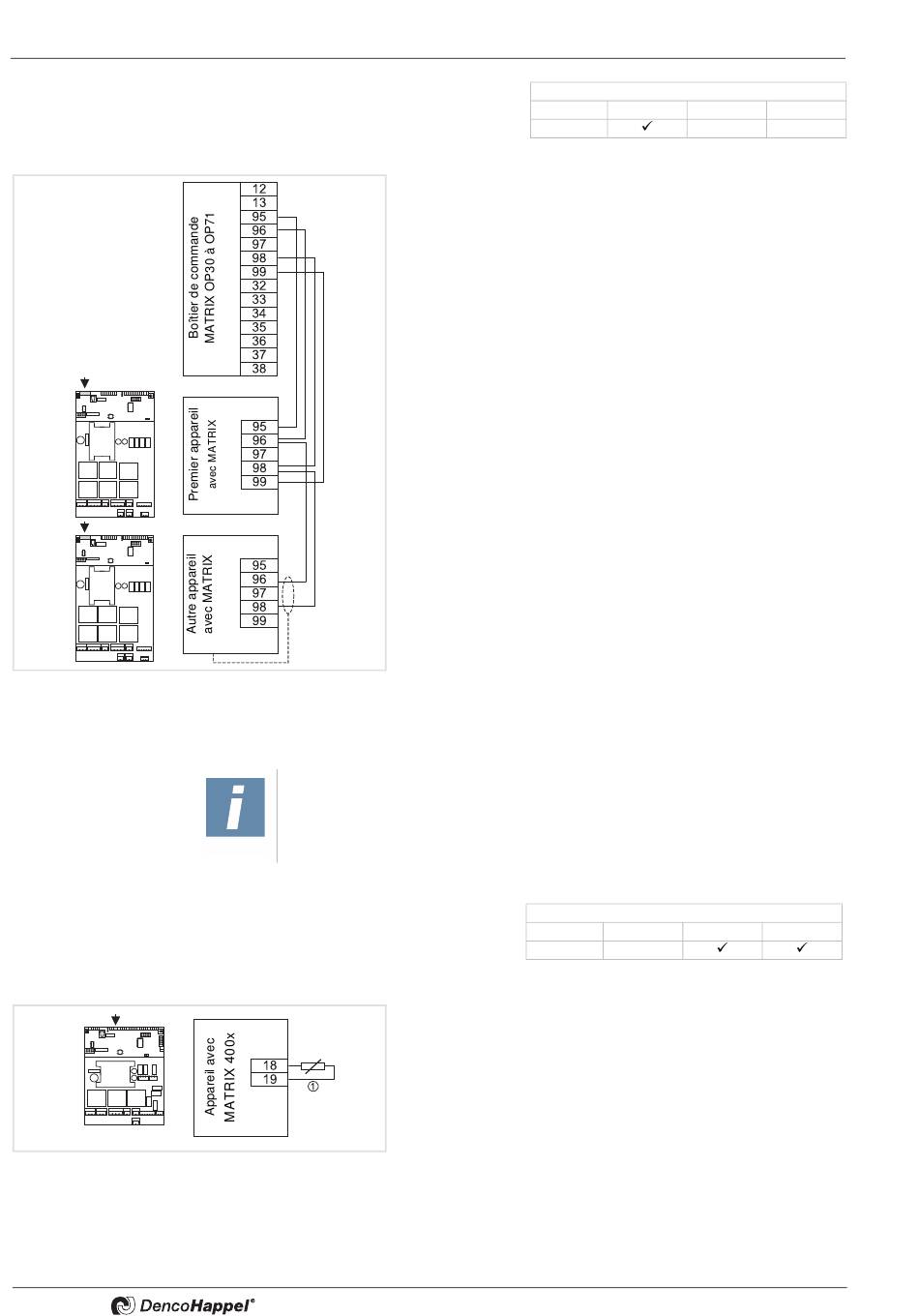

Fig. 6-21:
Raccordement boîtier de commande - appareil de traitement d'air
6.11.5
Raccordement de la sonde extérieure (option)
Fig. 6-22:
Raccordement de la sonde extérieure (option)
52
Raccordement boîtier de commande - appareil de
traitement d'air
Seuls les appareils équipés d'un régulateur MATRIX 3000 peu-
vent fonctionner avec les boîtiers de commande OP3X/44/5X.
•
Raccorder le câble bus conformément au schéma de
câblage.
– Pour la liaison au bus, nous recommandons l'utilisation du
câble suivant :
Fabricant: HELUKABEL
Type: CAN-BUS flexible 2 x 2 x ... mm
(voir remarque en bas de la page Page 46)
REMARQUE !
Pour le raccordement, n'utiliser que les câbles de transmission de données
DIN 19245 T3 et EN 50170 à paire torsadée et tresse de blindage.
Pos. 1: Câble de raccordement
•
Raccordez la sonde extérieure conformément au schéma
de câblage.
200x
300x
200x
300x
(voir remarque au bas de la page Page 49)
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
MultiMAXX HN
MATRIX
400x
400x+IO
2
MATRIX
400x
400x+IO
