MultiMAXX HN
Thermostat d'am-
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
Groupe d'appareils composé d'appareils en recyclage MultiMAXX HN avec commuta-
teur MC 30x.
biance
Alimentation
Commutateur
MC 30x

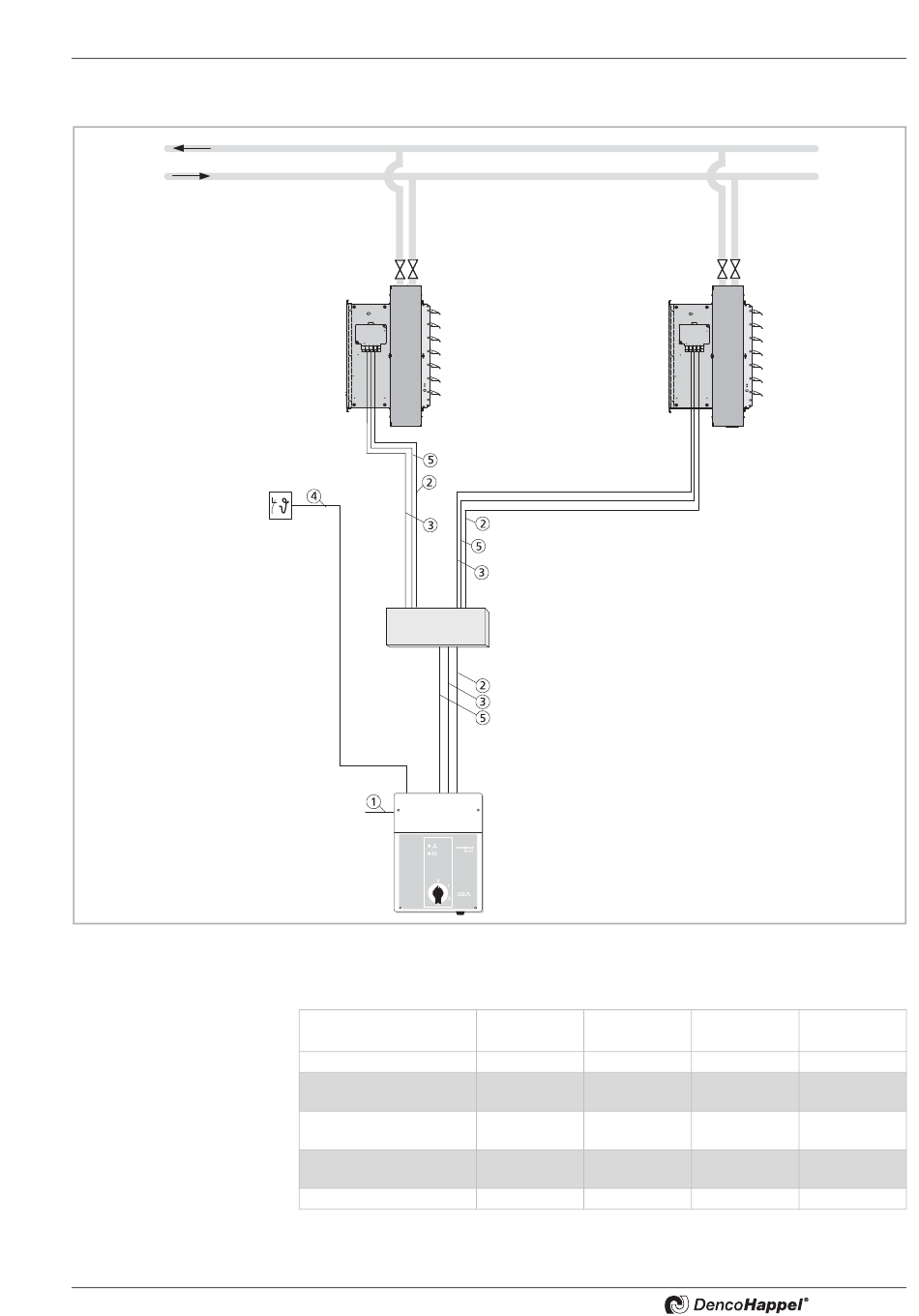

Fig. 6-45:
Groupe d'appareils composé d'appareils en recyclage MultiMAXX HN avec commu-
tateur
MC 30x.
Nombre de conducteurs nécessaires
Commutateur
Câble 1 (alimentation)
Câble 2* (commande bou-
che à induction)
Câble 3 (moteur du ventila-
teur)
Câble 4 (thermostat
d'ambiance)
Câble 5** (thermocontact)
bornier intermédiaire
MC 302
MC 303
3x400V/50Hz
3x400V/50Hz
5
5
4
4
7
10
4
4
2
2
Raccordements électriques
MC301
MC301
3x400V/50Hz
1x230V/50Hz
5
3
4
4
5
3
4
4
2
2
67
