MultiMAXX HN
Groupe 2
Groupe 3
6.12.3
Topologies du réseau
6.12.4
Structure linéaire
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
Groupe 1

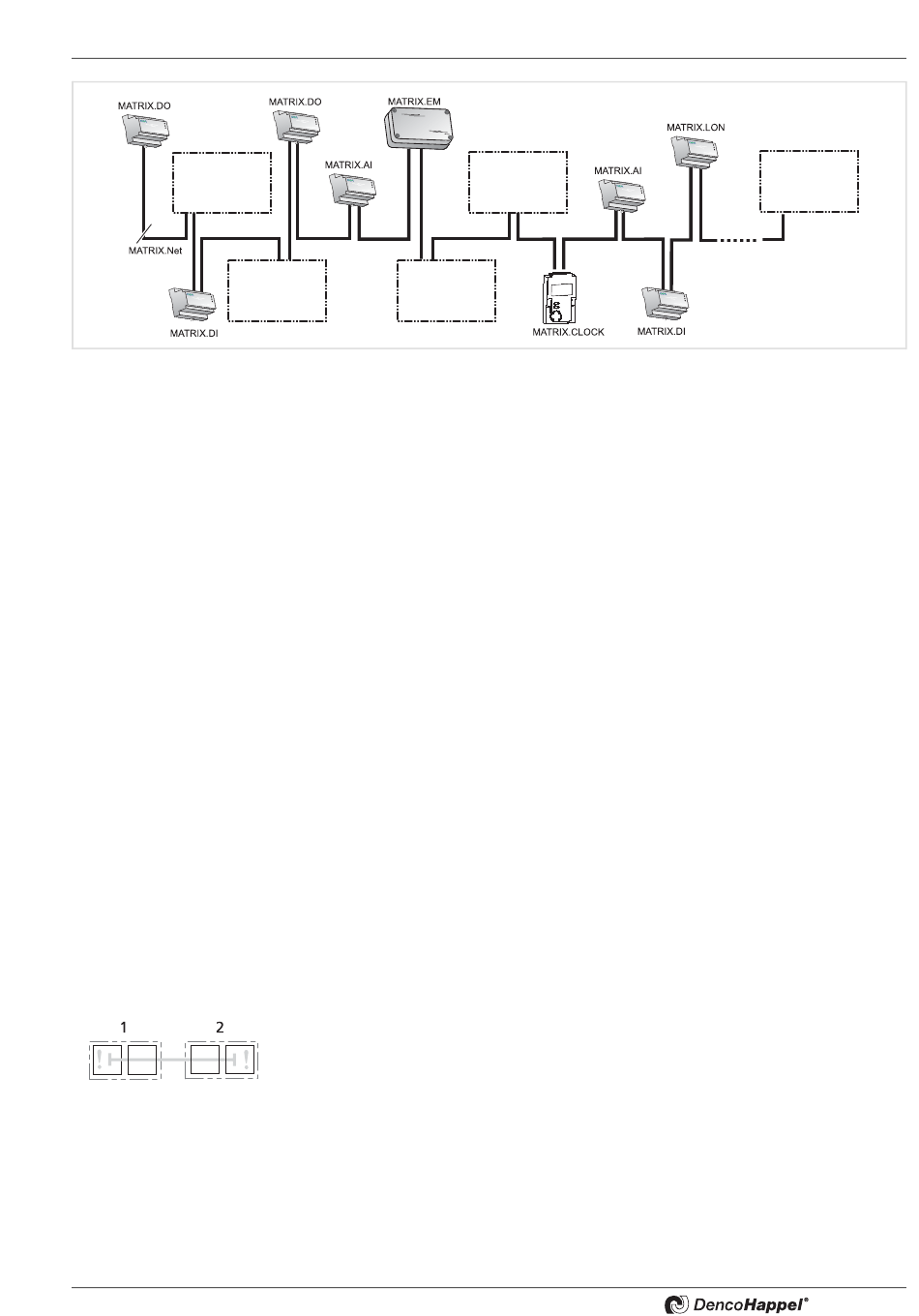

Fig. 6-41:
Exemple de configuration maximale d'un réseau
La configuration maximale du réseau peut rassembler les éléments suivants :
– 16 groupes d'appareils au plus (voir "Topologies du réseau" page 61),
– deux modules d'entrée digitale (MATRIX.DI)
– deux modules d'entrée analogique (MATRIX.AI)
– deux modules de sortie numérique (MATRIX.DO),
– une horloge de commande centrale (MATRIX.CLOCK)
– un gestionnaire d'extraction (MATRIX.EM)
– jusqu'à 16 modules LON (MATRIX.LON).
La disposition des groupes d'appareils et des modules globaux dans le réseau est in-
différente. Les points réellement déterminants pour l'affectation des appareils et des
modules globaux à un groupe sont les suivants :
– le réglage du commutateur d'adressage de groupe (voir le chapitre « mise en ser-
vice et essais » correspondant de cette notice),
– ou l'affectation d'une entrée et d'une sortie de module à un groupe d'appareils via
le logiciel de service MATRIX.PC (voir l'aide en ligne du logiciel MATRIX.PC).
et pas la disposition physique.
Le réseau MATRIX.Net peut être de type linéaire et linéaire avec dérivation. Tous les
appareils équipés du système MATRIX peuvent être reliés à ce bus de données. Le
bus de données doit être muni de terminaisons à ses deux extrémités physiques afin
d'éviter les échos susceptibles de gêner la transmission. Sur chaque platine se
trouvent des résistances de terminaison de bus commutables qui permettent de réali-
ser des terminaisons fiables (voir le paragraphe « raccordement du MATRIX.Net »
dans les notices d'utilisation correspondantes).
La figure représente un MATRIX.Net en structure linéaire. Dans cet exemple, deux
groupes composés chacun d'un boîtier de commande et d'un module global sont reliés
en réseau. L'alimentation électrique du boîtier de commande par le régulateur (bornes
95/99) est également représentée.
Groupe 4
Raccordements électriques
Groupe 16
61
