Raccordements électriques

6.14 Recommandation pour le raccordement de la protection antigel

6.15 Raccordement servomoteur du caisson de mélange et servomoteur du volet de
fermeture
6.16 Raccordement du pressostat différentiel
68
* uniquement pour MC 30xK
REMARQUE !
En cas de présence de commutateurs MC 3xx, le schéma électrique est joint au
commutateur.
Armoire électri-
de l'appareil

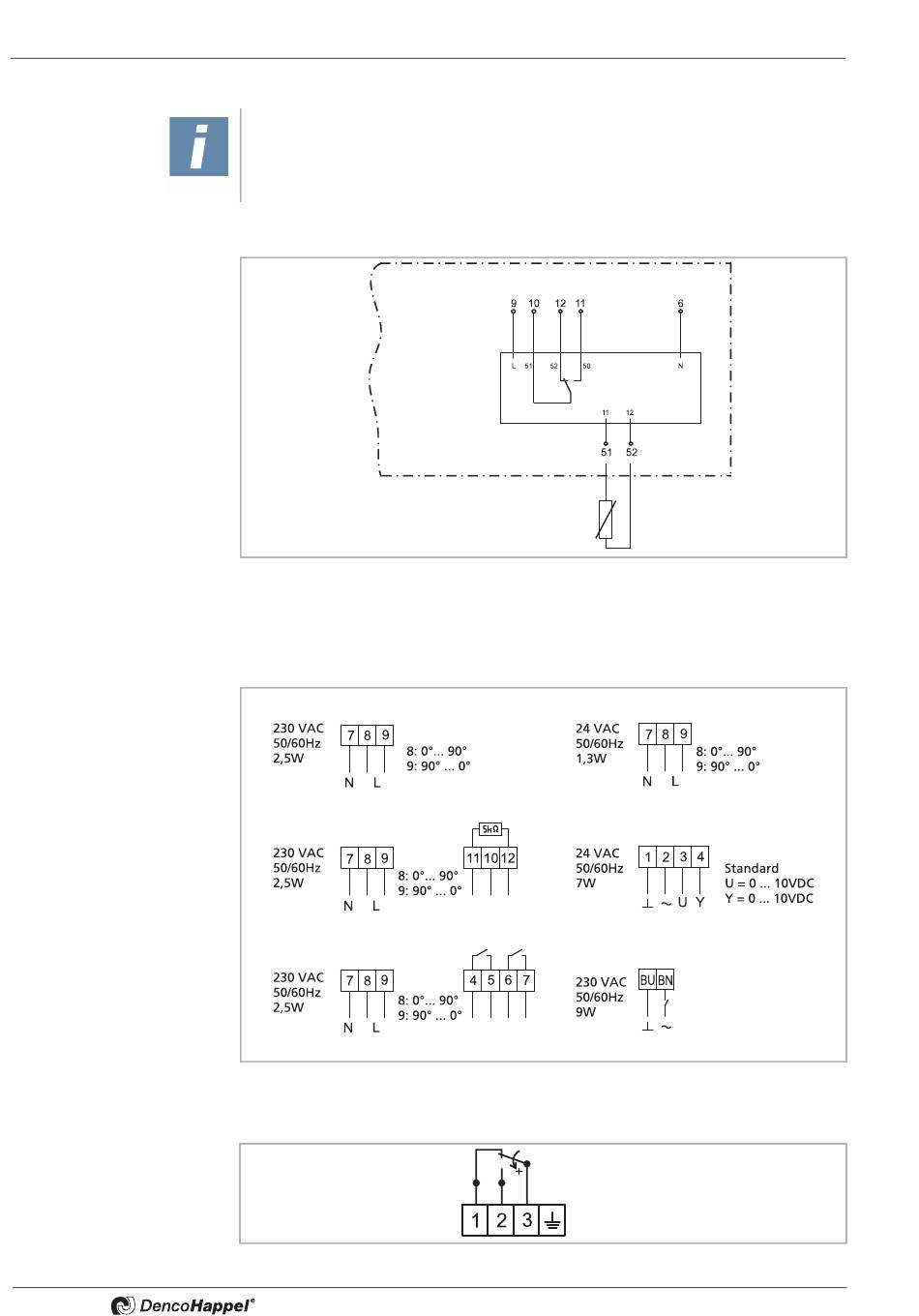

Fig. 6-46:
Raccordement du régulateur protection antigel
Le schéma de raccordement est imprimé sur la plaque signalétique du servomoteur.
Servomoteur 230 V, ouvert/fermé (2)
Servomoteur 230 V, ouvert/fermé
+ potentiomètre (3)
Servomoteur 230 V, ouvert/fermé
+ contact de fin de course (4)
Le numéro entre parenthèses correspond à la codification de l'accessoire.
Fig. 6-47:
Raccordement du servomoteur
Fig. 6-48:
Raccordement du pressostat différentiel
que
Régulateur protec-
Sonde antigel
Servomoteur 24 V, ouvert/fermé (6)
Servomoteur 24 V (0 ... 10V) (7)
Servomoteur 230 V + retour avec ressort
de rappel (5)
2: perte de charge finale
3: perte de charge initiale
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
MultiMAXX HN
tion antigel
912.014 L
