6.12.1 Structure de groupe
Structure de groupe du système MATRIX 2000
Réseau
Structure de groupe d'un système combiné MATRIX 3000 et MATRIX 2000
58
Un groupe est constitué au minimum de 2 et au maximum de 20 périphériques réseau
(boîtier de commande, 16 appareils de traitement d'air, module de vanne, module DV,
®
module LON
). Un boîtier de commande et un régulateur / appareil peuvent par
exemple constituer un groupe. Mais un module LON et un régulateur / appareil
peuvent également constituer un groupe. Dans ce cas, c'est le module L
les valeurs de consigne et les valeurs réelles au groupe. Sur les appareils équipés de
MATRIX 3000 et de MATRIX 4000, le boîtier de commande peut être remplacé par un
module global, p. ex. un module MATRIX.LON, et constituer aussi un groupe.

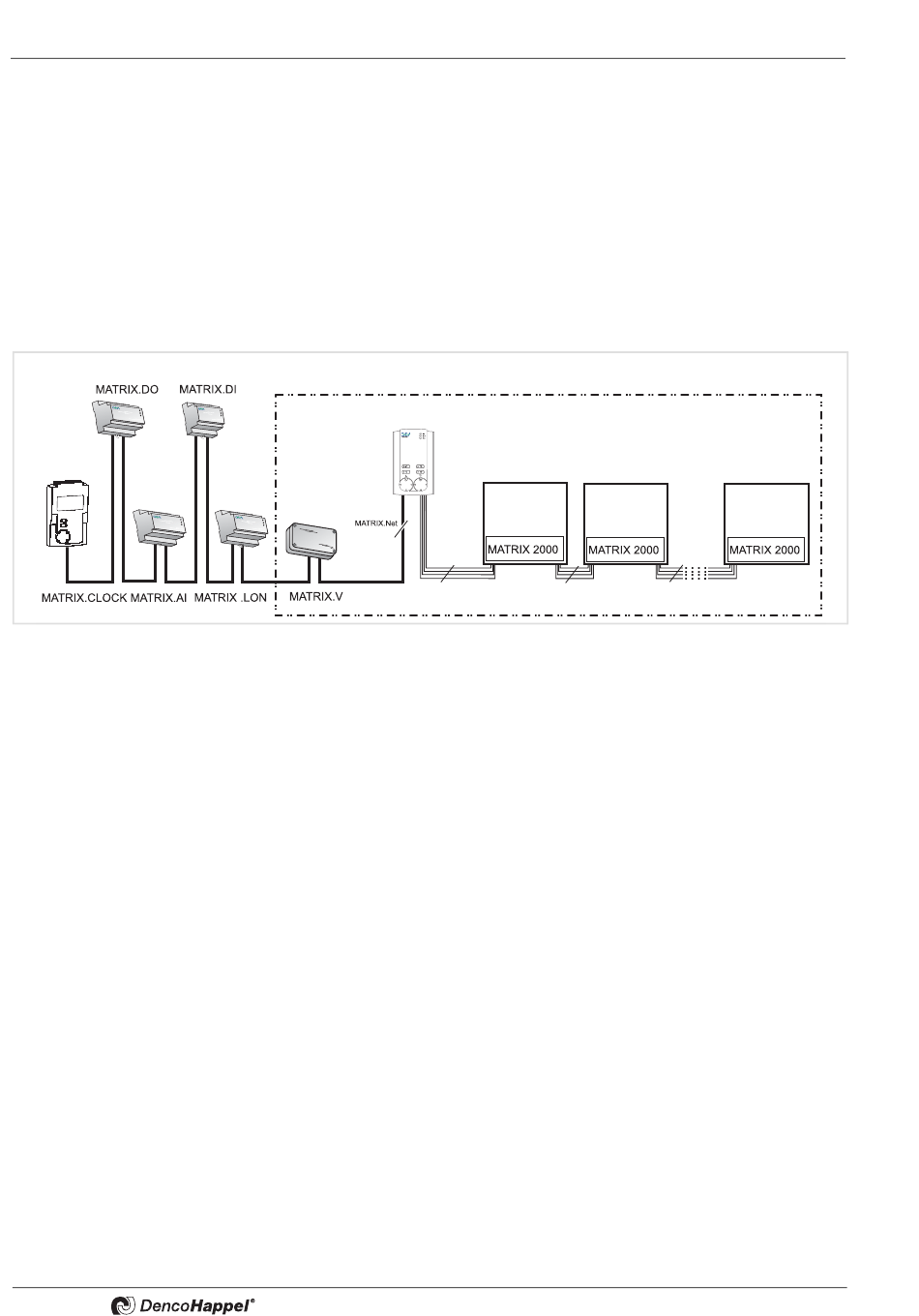

Le système MATRIX 2000 permet de constituer un groupe, tel que le montre l'exemple
Fig. 6-38.
1 boîtier de commande maxi.
4 à 10 conducteurs 4 à 7 conducteurs 4 à 7 conducteurs
Structure de groupe avec le régulateur MATRIX 2000
Fig. 6-38:
L'attribution de l'adresse du groupe s'effectue au moyen du commutateur d'adressage
de groupe situé sur le boîtier de commande - voir la notice d'utilisation « boîtiers de
commande MATRIX», chapitre « mise en service et essais ».
L'affectation des modules (MATRIX.V, MATRIX.LON) s'effectue, pour le MATRIX.V,
par le commutateur d'adressage de groupe et, pour le MATRIX.LON, par logiciel - voir
à cet égard les chapitres « Mise en service et essais » de cette notice ou de la notice
du « MATRIX.LON »).
Le raccordement du réseau MATRIX.Net s'effectue à partir du boîtier de commande.
Il est possible de constituer un groupe avec les systèmes MATRIX 2000 et
MATRIX 3000. La Fig. 6-39 présente un exemple de réseau composé d'un boîtier de
commande, des appareils MATRIX 2000 et MATRIX 3000 et de différents modules
globaux.
1
Appareil
Appareil
