MultiMAXX HN
Réseau
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
max. 1
Boîtier de commande

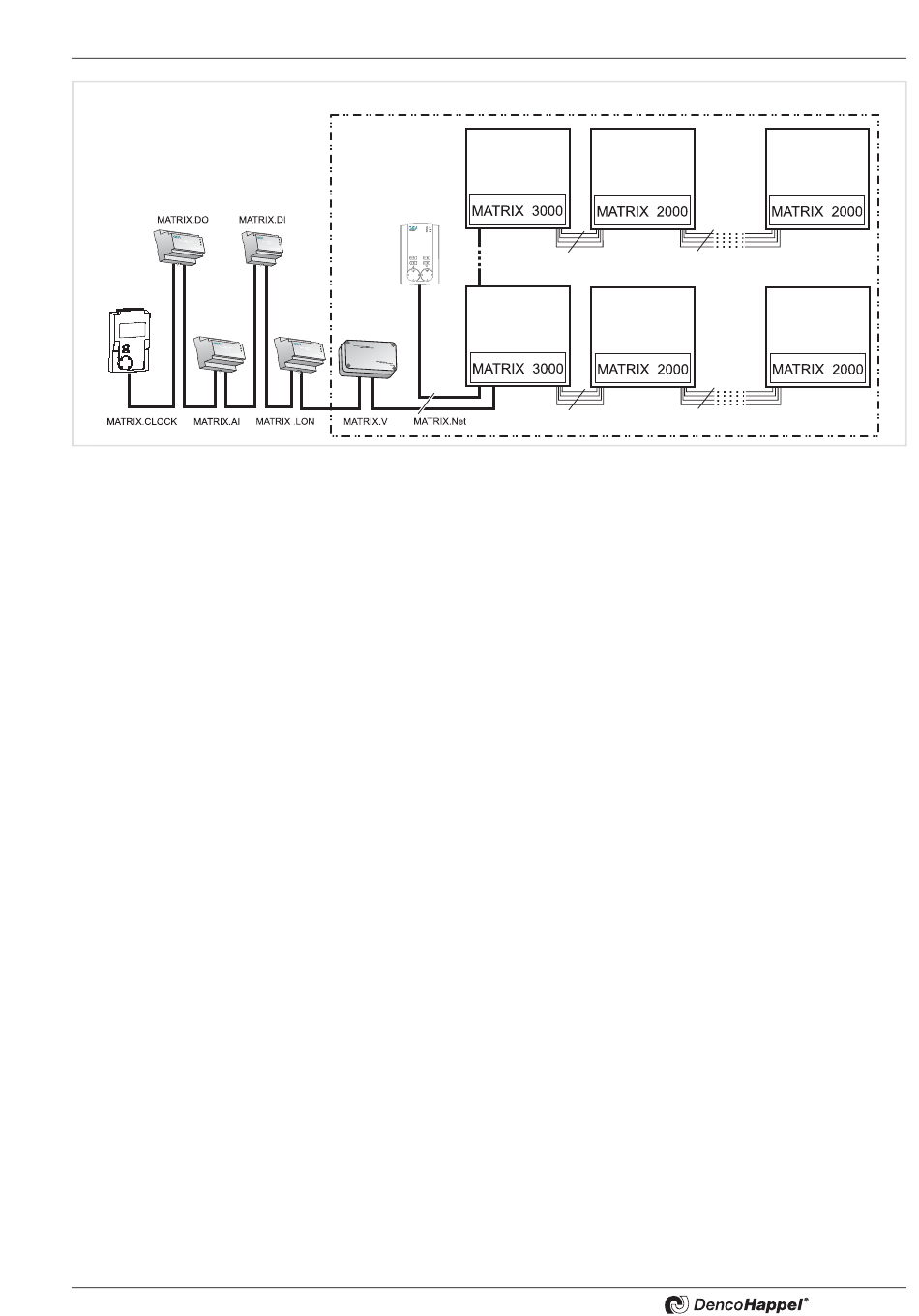

Fig. 6-39: Structure de groupe d'une combinaison de régulateurs MATRIX 2000 et
MATRIX 3000
L'attribution de l'adresse de groupe s'effectue :
– par le commutateur d'adressage de groupe situé sur le boîtier de commande (voir
la notice d'utilisation « boîtiers de commande MATRIX », chapitre « mise en service
et essais »),
– sur la platine du régulateur MATRIX 3000 (voir la notice d'utilisation de l'appareil).
L'affectation des données du module MATRIX.LON s'effectue par la configuration du
LON.
L'affectation du module MATRIX.V à ce groupe s'effectue par le commutateur d'adres-
sage de groupe (voir à cet égard les chapitres « mise en service et essais » de cette
notice et de la notice « MATRIX - modules globaux»).
La disposition des appareils 2 à 16 est indifférente.
Le boîtier de commande doit être raccordé à un régulateur MATRIX 3000.
Le système MATRIX 3000 permet de créer un groupe également avec des compo-
sants du système MATRIX 2000.
En outre, le boîtier de commande peut être supprimé dès lors qu'il existe des modules
globaux, par exemple MATRIX.LON, DI, DO ou AI et que ceux-ci permettent de trans-
mettre au groupe les paramètres de fonctionnement et les valeurs de consigne néces-
saires.
Appareil 1 Appareil 2
4 à 7 conducteurs 4 à 7 conducteurs
Appareil 1 Appareil 2
4 à 7 conducteurs 4 à 7 conducteurs
Raccordements électriques
Groupe
Appareil 16
Appareil 16
