Réglage
11.
Point de renvoi avant de l'attrape-fil
05.06
11 - 19
Règle
Au point de renvoi avant de l'attrape-fil 3, le bord arrière de la découpe de l'attrape-fil doit
dépasser d'encore 1 mm le bord avant de la câle de capsule 6.

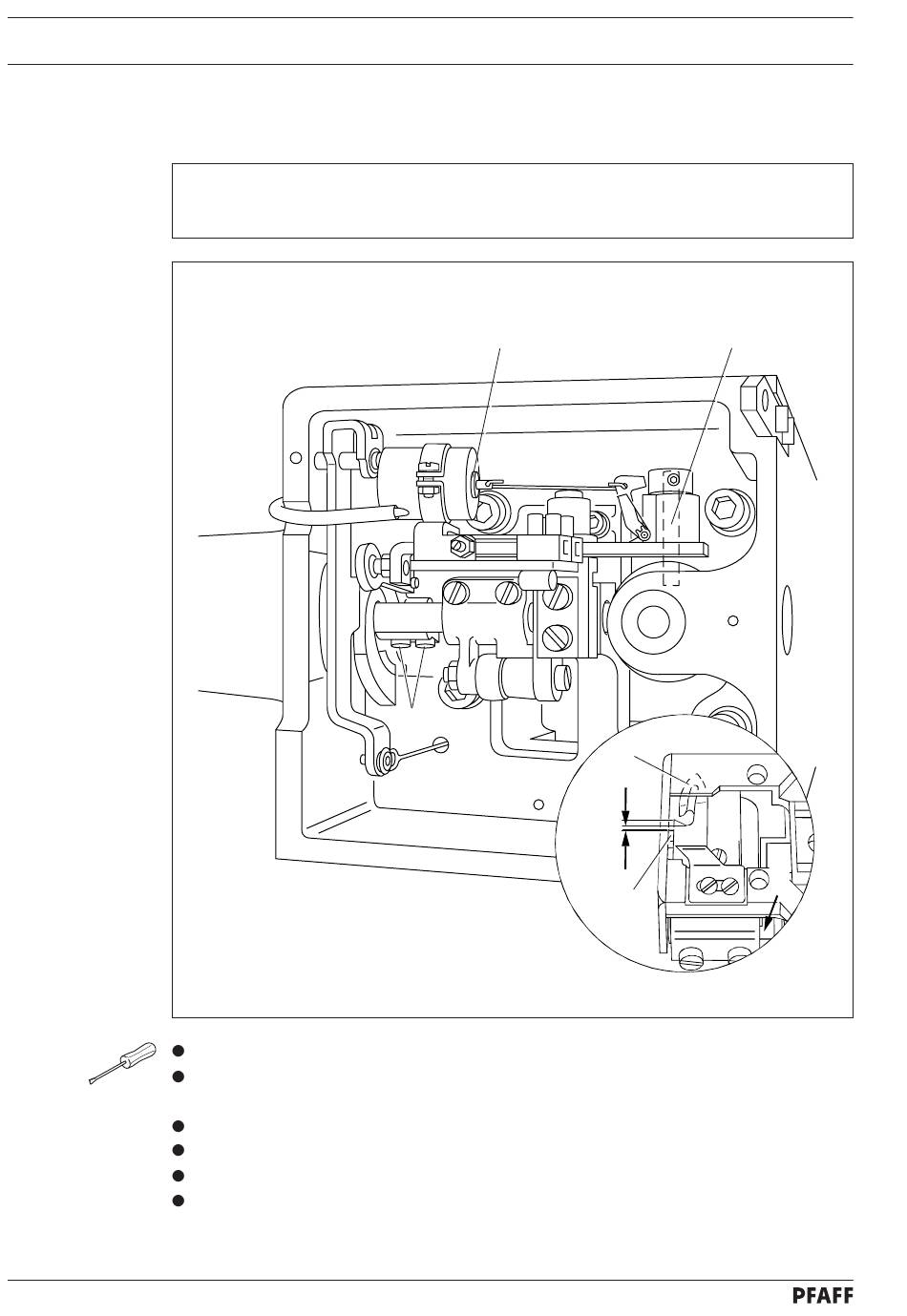

Fig. 11 - 18
Tourner le volant pour amener la barre à aiguille au point mort bas.
Actionner le noyau d'aimant 1 pour que le boulon de commande 2 retombe dans la
trajectoire de la came.
En tournant le volant (sens de rotation), amener l'attrape-fil 3 à son point de renvoi avant.
Desserrer les vis 4.
Tourner le support du rattrapeur de fil 5 pour régler le rattrapeur 3 selon la règle.
Serrer les vis 4.
1
4
1 mm
2
3
5
6
