8

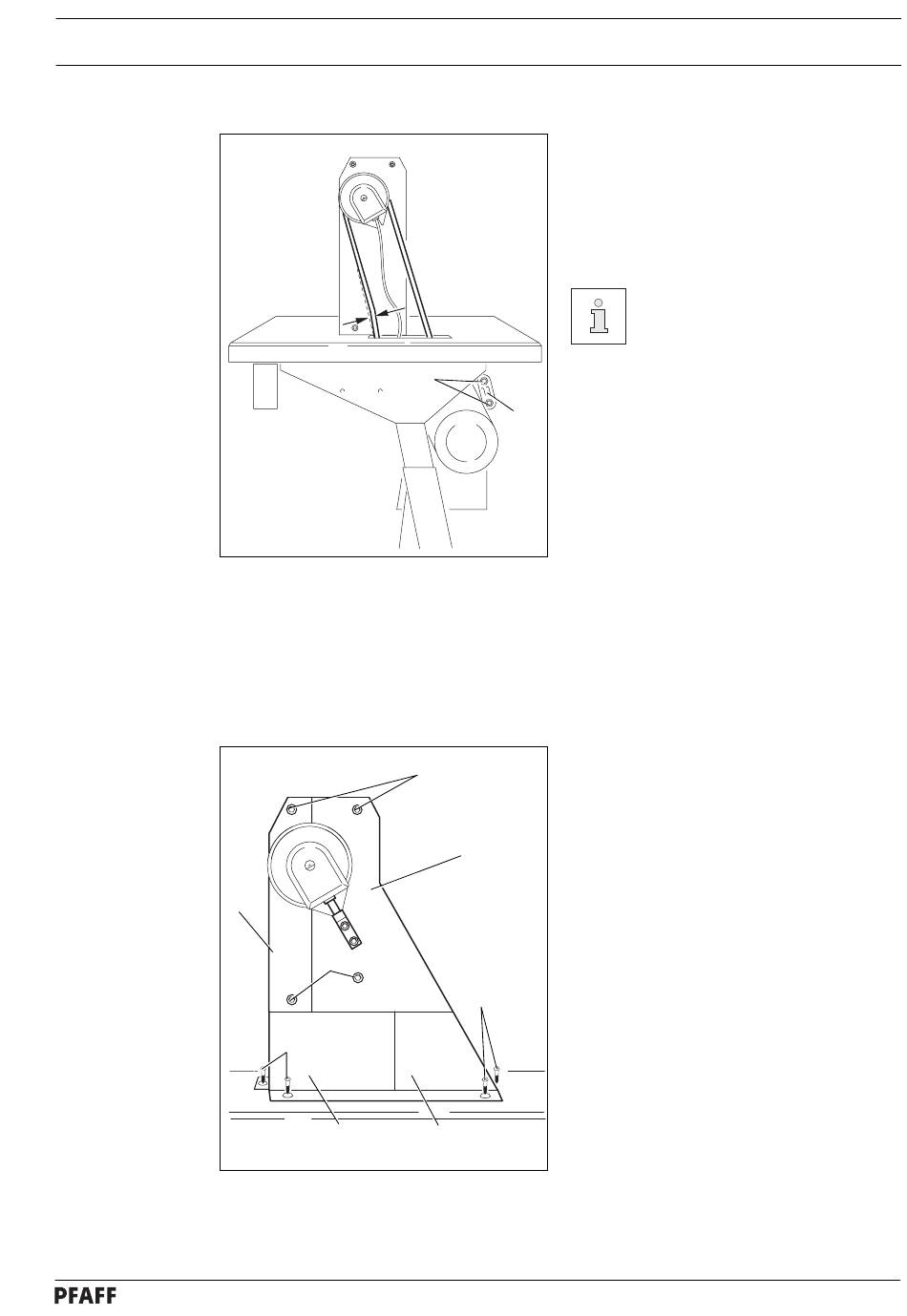

Tension de la courroie trapézoïdale
.01.02
Fig. 8 - 02
8
Montage du garde-courroie trapézoïdale supérieur
.01.03
1
6
Fig. 8 - 03
Installation et première mise en service
1
5
2
5
6
3
4
● Desserrer les écrous 1.
● Tendre la courroie trapézoïdale à l'aide du
moto-interrupteur à bascule 2.
● Serrer les écrous 1.
La figure 8-02 représente un
moteur Quick. En cas d'utilisation
d'un autre type de moteur, se
conformer aux instructions du
manuel d'utilisation de ce moteur!
2
● Visser les deux demi-garde-courroies
supérieurs 1 et 2 à l'aide des vis 5.
● Visser ensuite les demi-garde-courroies
inférieurs 3 et 4 sur le plateau à l'aide
des vis 6.
8 - 2
