4.3. Dimensions

Faire attention de bien respecter les recommandations suivantes :
Prévoyez suffisamment d'espace autour de l'unité pour le transport, la maintenance, la ventilation,
les liaisons frigorifiques et l'accès.
Si l'installation n'est pas accomplie comme indiquée sur les figures suivantes, et selon les re-
commandations, cela provoquerait des courts-circuits et de médiocres performances. Ainsi l'unité
s'arrêterait à cause de la protection de haute-pression.
Ne placez pas d'obstacle vers les sorties d'air. Si nécessaire installer une gaine de refoulement
sur la sortie d'air.
Prévoir un espace suffisant pour la maintenance en fonction de votre type d'installation, reportez-
vous au § 4.3.1 à 4.3.3.
L'espace d'installation est prévue pour un fonctionnement avec une température extérieure de
35°C, si cette température extérieure dépasse les 35°C, il faut prévoir un espace plus grand.
Si vous installez plus d'unités extérieures qu'indiqué ici, assurez-vous d'avoir un espace suffisant
ou consultez un professionnel, il se peut qu'un court-circuit ou d'autres problèmes diminuent les
performances des unités.
Considérez l'acheminement de l'unité extérieure, l'espace d'installation, l'espace de maintenance,
et installez celle-ci dans un endroit avec suffisamment d'espace pour les liaisons frigorifiques.
Observez les caractéristiques d'espace d'installa-
tion qui sont montrées dans les figures suivantes.

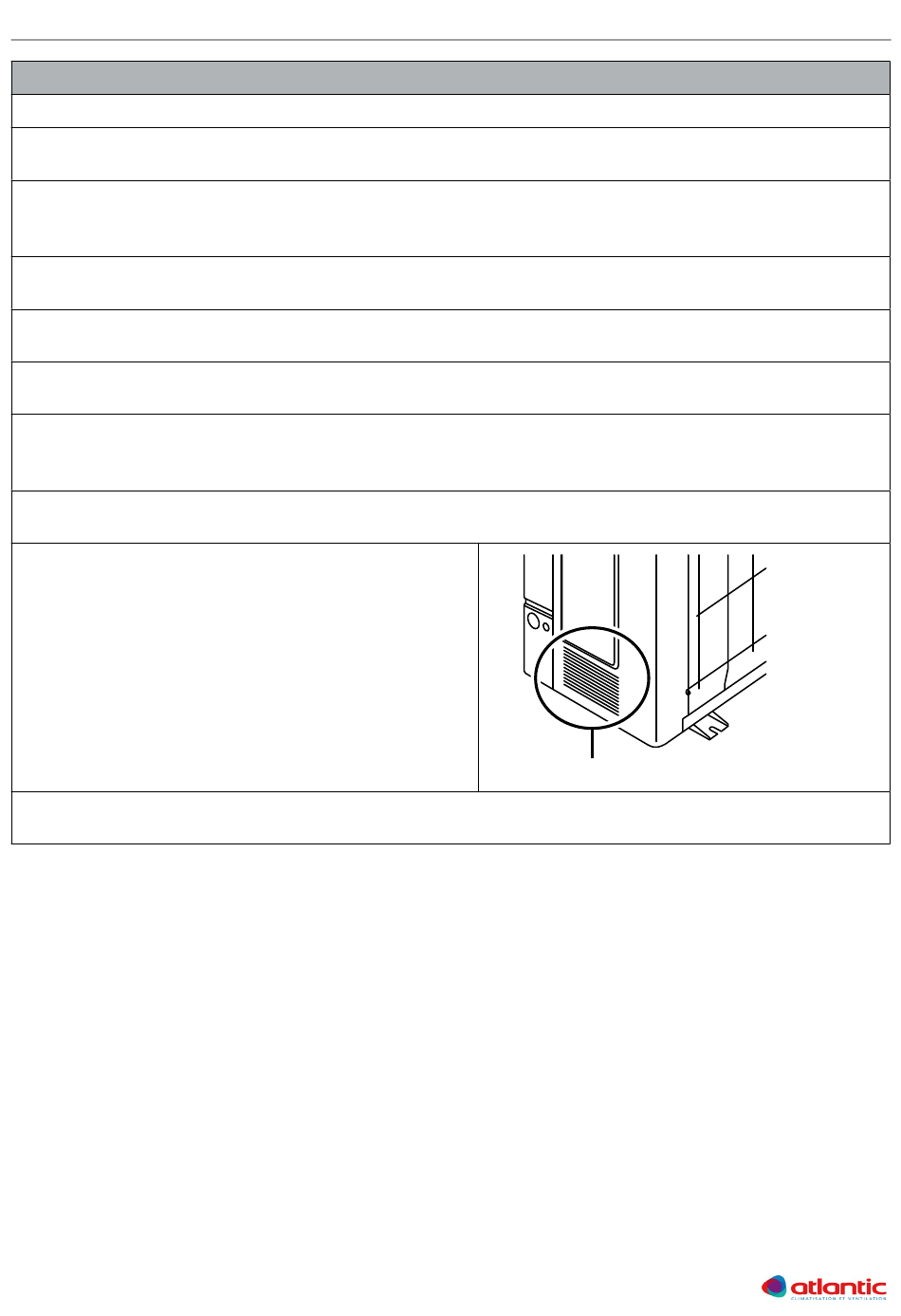

Laissez le même
tion de l'air à l'arrière de l'unité extérieure.
Si l'installation n'est pas effectuée selon les carac-
téristiques indiquées, elle pourrait causer un court-
circuit et une diminution des performances.
En conséquence, l'unité extérieure pourrait facile-
ment être arrêtée par la protection à haute pres-
sion.
Les méthodes d'installation non montrées dans les exemples suivants ne sont pas recomman-
dées.
14
I ATTENTION
espace pour la circula-
Entrée d'air
Vue arrière
