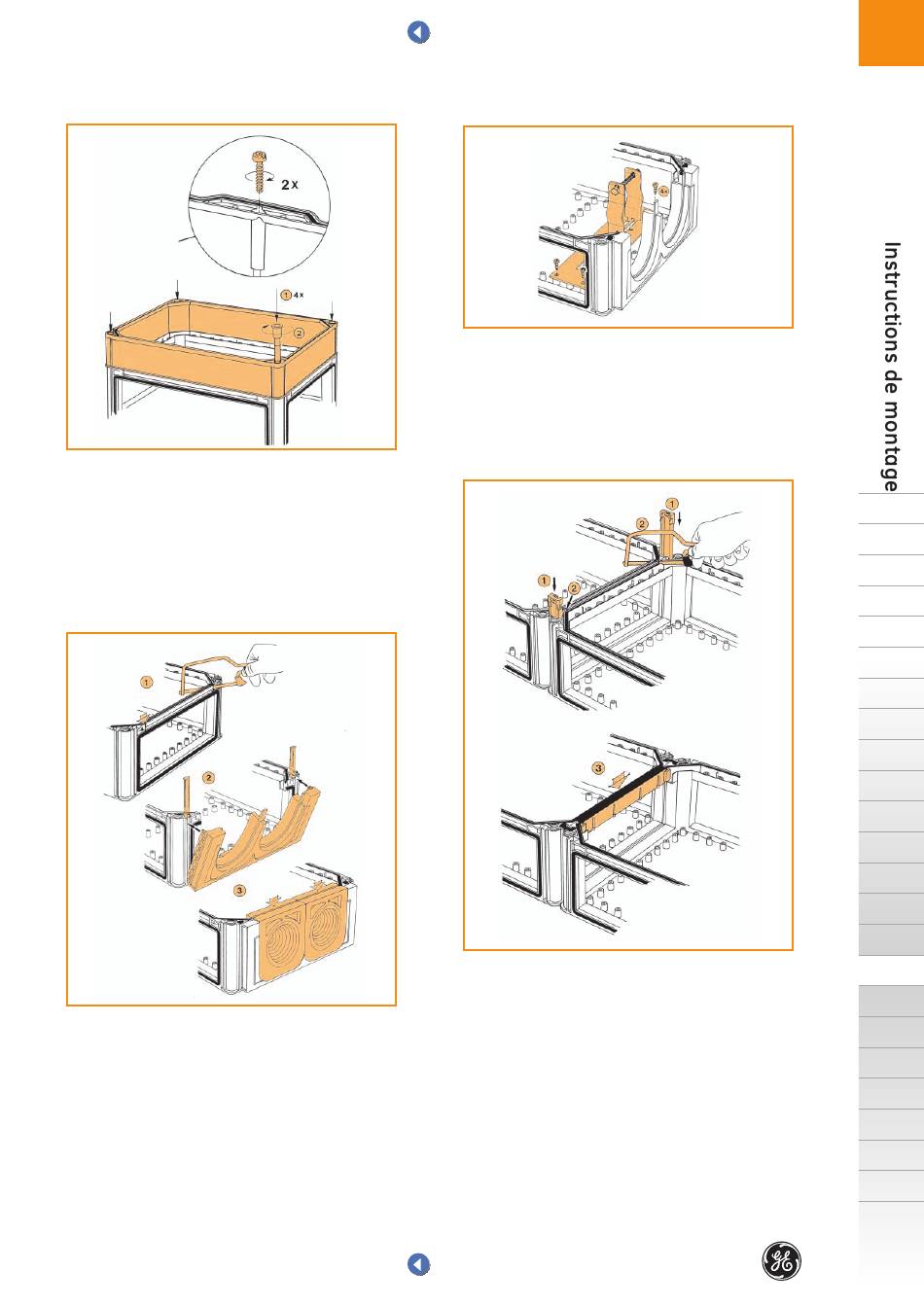

Montage du cadre de rehaussement
O
Introduire les quatre vis de fixation dans les trous
1
prévus. Après encliquetage, ces vis sont rendues
imperdables
O
Fixer le cadre sur le socle à l'aide de ces vis
2
Pour les cadres de rehaussement avec côtés de
640 mm, fixation supplémentaire par deux vis
auto-taraudeuses
Montage des calottes de passage
O
Scier le bord supérieur du socle suivant les lignes-
1
repères
Côté de 320 - ouverture 220 mm
Côté de 440 - ouverture 320 mm
O
Placer la calotte de passage dans l'ouverture le
2
long du fond du socle puis rabattre en pressant
contre la paroi. Bloquer au moyen des broches
O
Glisser les entrées de câble en caoutchouc dans les
3
logements de la calotte
GT V1
Mots-repères
Montage de l'anti-traction universel
Fixer le support de brides au moyen des quatre vis auto-
taraudeuses dans les inserts correspondant aux entre-
axes de fixation. Placer les brides dans les glissières de la
plaque et serrer avec boulon et écrou
Montage des traverses
O
Accoupler préalablement les deux socles au moyen
1
de deux chevilles
O
Scier les bords supérieurs accolés le long des
2
lignes-repères
O
Poser le joint autocollant et le presser dans la gorge
3
de la traverse . Monter la traverse entre les deux
socles
