GE Spectra Serie Instructions D'installation

g
Installation
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Débrancher le courant du
panneau de distribution ou du tableau de
contrôle en
l'intérieur de cet équipement ou d'en retirer
toute composante. L'équipement ne doit être
installé et entretenu que par du personnel
entraîné et qualifié.
1. Tous les types de plaques d'obturation du type APP, le
couvercle du branchement au réseau (le cas échéant)
et les couvercles de disjoncteur (le cas échéant)
devraient être en place; de même, tout le câblage
devrait être completé avant de commencer la pose des
garnitures. Pour faciliter le montage, les plaques de
finition latérales des interrupteurs à fusibles ADS
doivent être installées une fois que la garniture avant
est en place.
2. Fixer les plaques de garniture d'extrémité (les bords
rabattus vers l'intérieur) à la boîte à l'aide des vis
fournies, comme montré à la Figure 1. Ne pas serrer
ces vis. La garniture d'extrémité comportant une
découpure devrait être installée du côté sortie de la
boîte.
Plaque d'obturation
de Type AFP

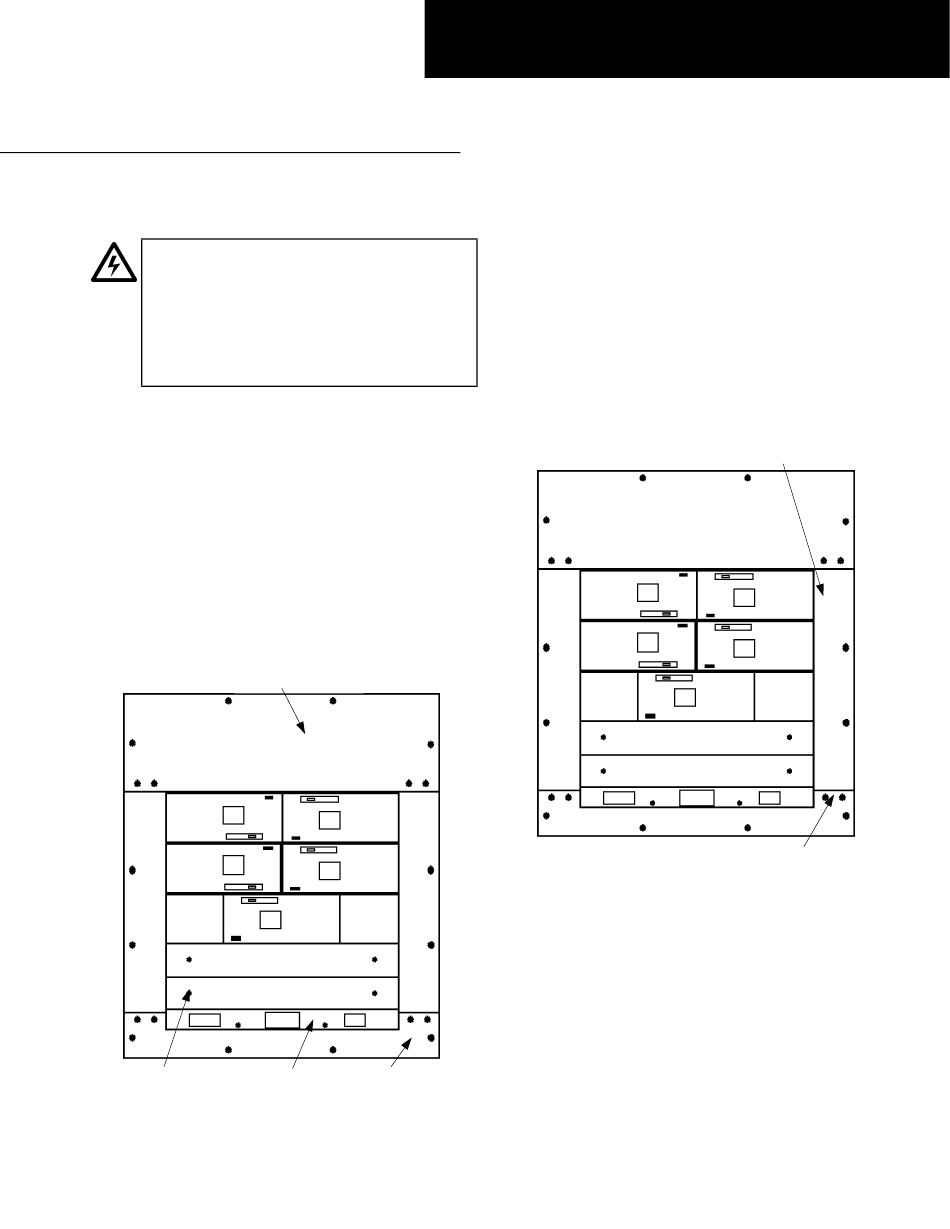

Figure 1. Installation de la garniture d' extrémité. (L'alimentation du
amont, avant de travailler à
Garniture d'extrémité
Plaque porte-
Garniture
étiquettes
d'extrémité
haut est montrée.)
GEH5587 Instructions d'Installation
Panneaux de distribution Spectra Series™
Garniture avant du panneau APF
3. S'assurer que toutes les positions intérieures entre les
garnitures d'extrémité sont occupées par un appareil
ou par une plaque d'obturation convenable de type
APP (voir la Figure 1).
4. Faire glisser une garniture latérale sur le bord rabattu
de la boîte. Les pattes dépassant des extrémités de la
garniture latérale glissent sous les garnitures
d'extrémité. Faire reposer la garniture latérale sur la
garniture d'extrémité
l'alignement des trous de montage. Les extrémités de
toute plaque d'obturation déjà en place et, dans
certains cas, les rebords des appareils, devraient entrer
dans le profilé (s'il y a lieu) sur le bord intérieur de la
garniture latérale (voir la Figure 2).
Figure 2. Installation des garnitures latérales.
5. Poser les vis dans les trous supérieurs et inférieurs des
garnitures d'extrémité, puis dans les trous des
garnitures latérales. Ne pas serrer les vis.
6. Poser la garniture latérale du côté opposé tel que
décrit aux étapes 4 et 5.
7. Tout espace ouvert entre les appareils en place et les
garnitures latérales devrait être recouvert d'une
plaque d'obturation fournie avec l'appareil, ou d'une
plaque d'obturation de type APF convenable.
R03
du bas pour faciliter
Garniture latérale
Visser la garniture
latérale à l'extrémité
