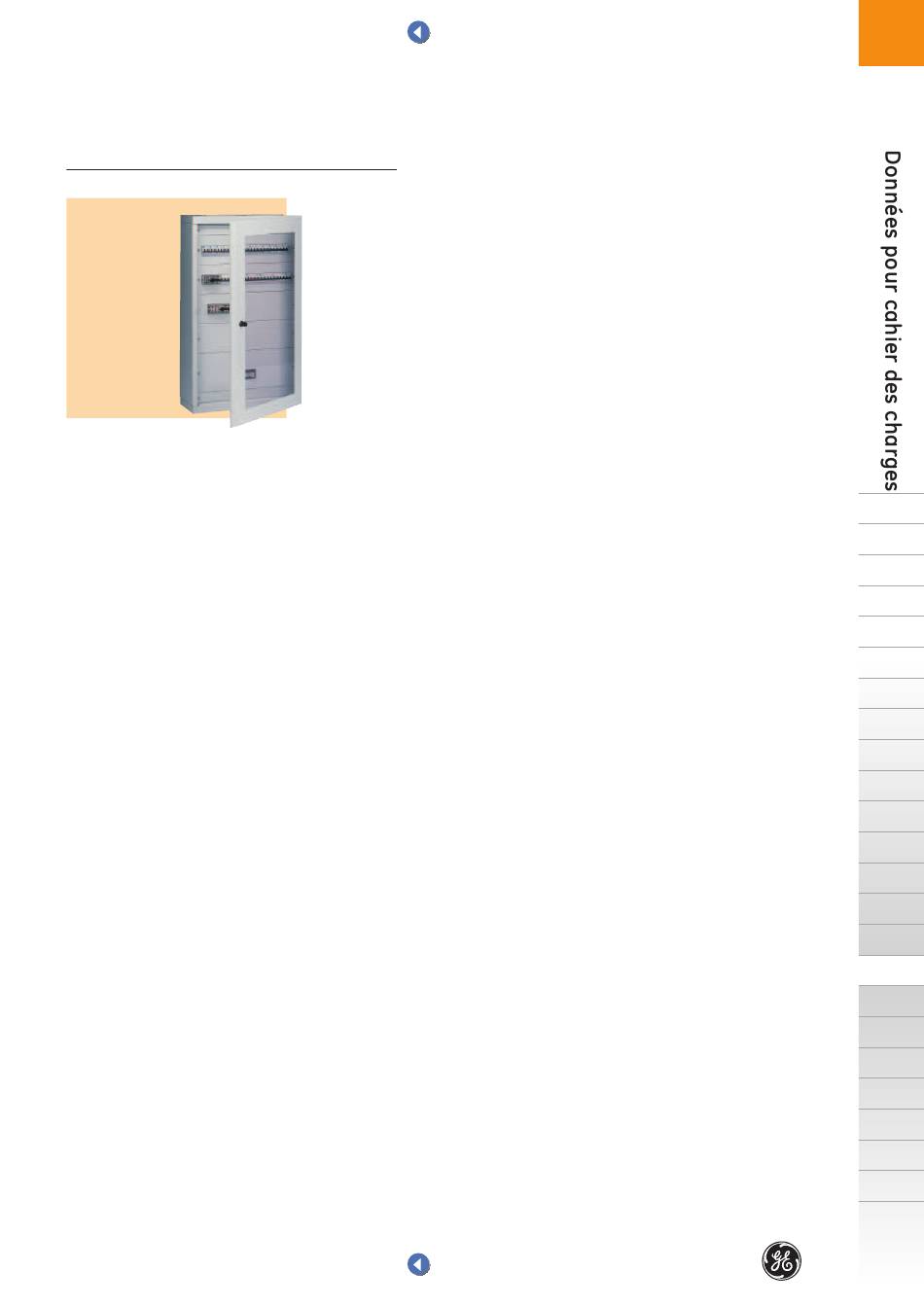

Modula 630K
Coffrets de distribution d'énergie en kit
- Conforme à la norme EN 60439-1
- Le coffret est en tôle d'acier et en kit pour une pose
murale en application intérieure.
- Le coffret est fabriqué en tôle d'acier de 1 mm pour les
portes, de 2 mm pour les panneaux latéraux et la partie
supérieure et de 2 mm pour les plaque passe câbles en
partie supérieure et inférieure.
- Le panneau arrière, qui sert aussi de platine de
montage, est fabriqué en tôle d'acier zinguée
d'épaisseur 2 mm.
- Les parties métalliques sont traitées au phosphate de
fer et recouvert de peinture époxy cuite au four RAL
7035 pour donner un aspect lisse.
- La gamme comprend 12 tailles différentes:
• 2 largeurs: 600 & 900 mm
• 6 hauteurs: dimensions externes de 545 à 1295 mm
- Utilisation:
Chaque unité fonctionnelle se décline au pas de 5 mm
de hauteur.
En standard, 3 rangées de 150 mm à 8 rangées de
150 mm.
• 1 seule profondeur: 220 mm sans la porte, 250 mm
avec la porte
- Le panneau arrière permet le montage et le câblage des
unités fonctionnelles et autorise l'accès à l'équipement,
aux borniers et au système de jeu de barre de n'importe
quel côté.
- Les unités fonctionnelles se déclinent au pas de
50x500 mm, sont disponibles pour
• l'appareillage modulaire de 81 modules à
216 modules par coffret, avec 27 modules par rangée
- Disjoncteur boîtier moulé, interrupteur sectionneur,
bornes et barres de cuivre sont intégrables jusqu'à
630A.
Unités fonctionnelles et gaine sont également
disponibles.
- Les grilles de séparation horizontale et/ou verticale
permettent de réaliser des formes 2.
GT V1
Mots-repères
- Les coffrets offrent la possibilité d'être accouplés en
largeur et en hauteur pour atteindre 12 rangées à une
hauteur de 1910 mm.
Les coffrets peuvent être posés au sol (armoire) sur un
socle de 100 ou 200 mm.
- La porte est facilement démontable, réversible sans
opération supplémentaire. La fermeture standard est de
1 à 2 points de fermeture en fonction de la hauteur de
l'enveloppe. En version pleine ou transparente, elles sont
fournies avec une serrure cylindrique à clé 2432 E. La
serrure standard à clé 2432E peut être changée par une
poignée avec ou sans clé.
- La pose murale peut être:
• au moyen de 4 pattes de fixation à l'extérieur du
coffret
• au moyen de vis par l'intérieur du coffret.
- Le coffret offre une protection maximale aux utilisateurs
et à l'équipement grâce son degré de protection IP41 IK
08, selon la norme IEC 60529, EN 62262 et IEC 62262
Les coffrets avec porte transparente: IP41-IK07.
- La gamme de coffrets répond à la norme EN 60439-1 et
IEC 60439-1
- Les coffrets ont l'agrément LOVAG.
