Instructions de montage

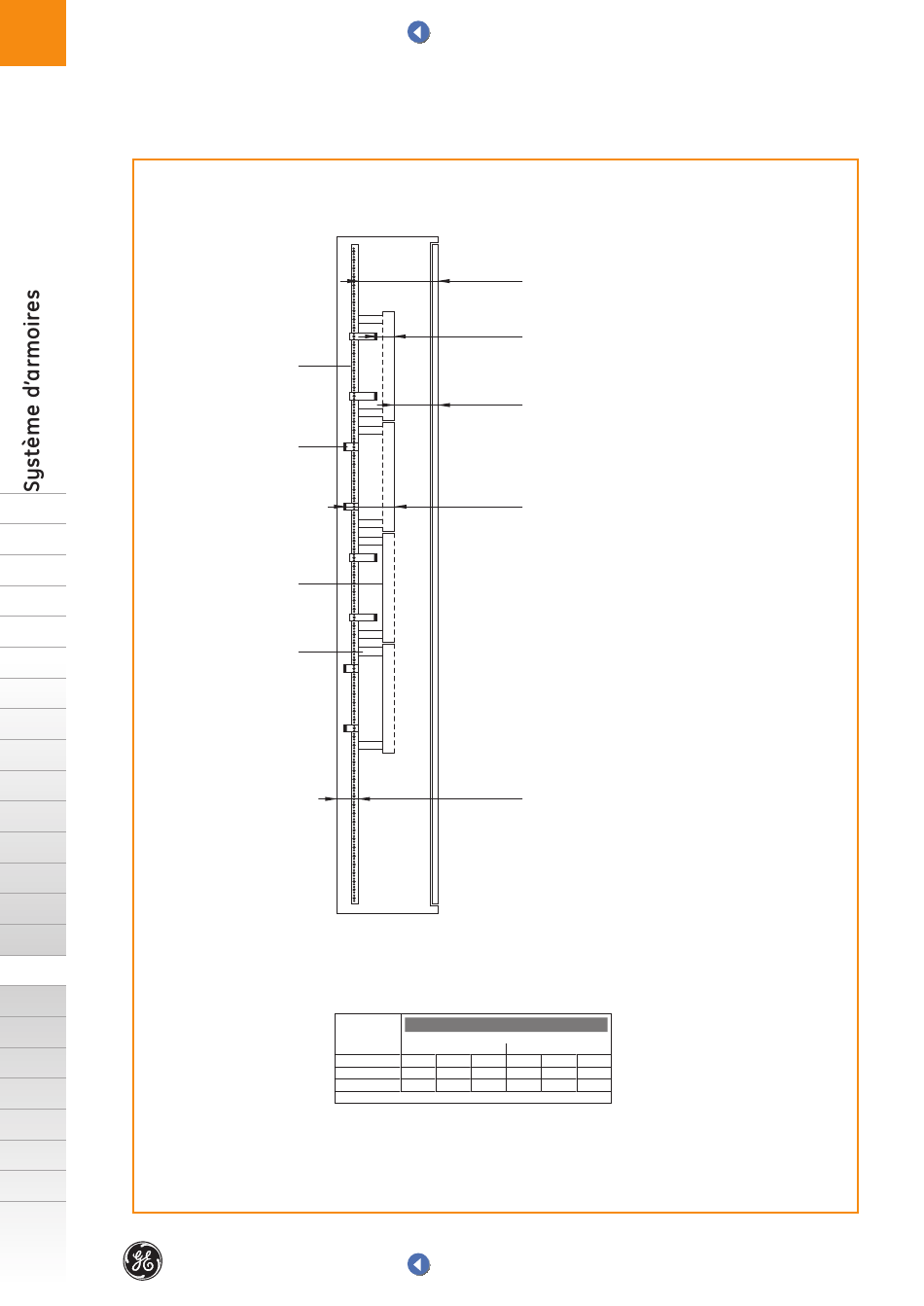

Profondeur d'encastrement d'armoires murales IP54
Equerre de support
Intro
Plaque de recouvrement
TA
Colonnette de fixation
TB
plaque de recouvrement
TC
TD
TE
TF
TG
TH
TI
TX
TG.44
Montant vertical
Equerre-
support
828059
828060
828061
Plaques de recouvrement réversibles, ainsi un réglage en profondeur
complémentaire de 30 mm est possible.
Mots-repères
165
Profondeur max. utile entre l'intérieur de la porte
et la face avant du châssis de montage
A
Profondeur max. utile entre l'intérieur de la plaque de
recouvrement et la face avant de l'équerre de support
73
Profondeur max. utile entre intérieur de la
porte et la face avant du châssis de montage
B
Profondeur max. utile entre la face avant de la
plaque de recouvrement et l'intérieur de la porte
46
Profondeur max. utile entre la face avant de la
plaque de montage et le dos de l'armoire
Dimensions (mm)
A
B
62
77
92
112
127
57
72
87
117
132
52
67
82
122
137
Mots-repères
-
-
-
GT V1
