BRAS D'EXTRACTION DES VAPEURS
3.
Positionnez l'ensemble de montage sur un support de
montage mural (voir figure A.28) de sorte que le trou du câble
(figure A.28, élément A) se trouve du côté du mur. Utilisez les
quatre boulons et écrous de 7,6 cm (3 po) pour fixer
l'ensemble de montage au support de montage mural. Faites
pivoter la tige de charnière (fig. A.28, élément D) de sorte que
la goupille d'arrêt (figure A.28, élément B) soit à l'avant.
Environ 249 cm
(98 pouces) par
rapport au sol
Placez
bande d'étanchéité du bras de 20 cm (8 po) et
4.
la
un tuyau flexible sur la bague en plastique rouge de
l'ensemble de montage (figure A.29, éléments A et B).
Placez une autre bande d'étanchéité du bras sur le
dessus du corps du bras (figure A.29, élément C).
Montez le corps du bras (figure A.29, élément D) sur
l'ensemble de montage à l'aide de (2) boulons et écrous
de 4,5 cm (1,75 po).
B
A
D
C

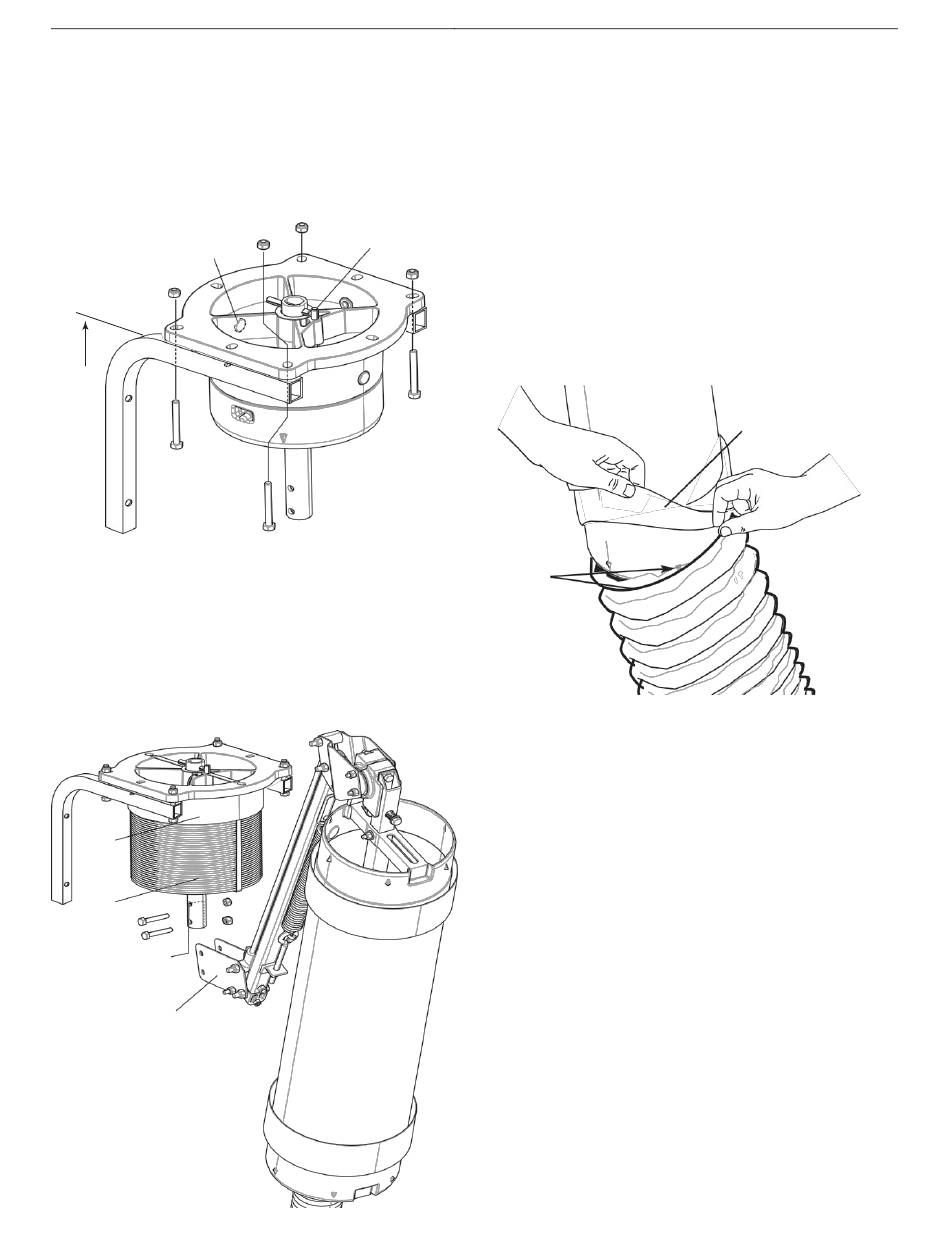

FIGURE A.28
B
A
FIGURE A.29
ressort
5.
Montez le support à
d'étanchéité du bras et le tuyau flexible autour de la bride de
raccordement.
6.
Retirez l'emballage en plastique et le ruban adhésif des
sections du bras. Réglez la friction du mouvement du bras et
de la hotte comme décrit dans la section Entretien de ce
manuel. Une fois le tout effectué, scellez tous les raccords de
tuyau avec les bandes d'étanchéité du bras.
7.
Replier 2/3 des deux bandes d'étanchéité des bras. Retirez le
film enveloppant du tuyau flexible. Placez le tuyau flexible sur
les deux sections du bras. Pour fixer le tuyau, au moins un
anneau métallique du tuyau doit être appliqué sur les stries de
chaque section de bras. Repliez les bandes d'étanchéité des
bras et placez-les sur le tuyau. La bande d'étanchéité du bras
devrait couvrir la section du bras de 1,27 à 2,54 cm (0,5 à
1 po) Voir la figure A.30
FIGURE A.30
Placez au
moins une
bande
métallique de
tuyau flexible
sur la faîtière
A-20
INSTALLATION
et positionnez la bande
Bande d'étanchéité du
bras étirable sur tube
flexible
