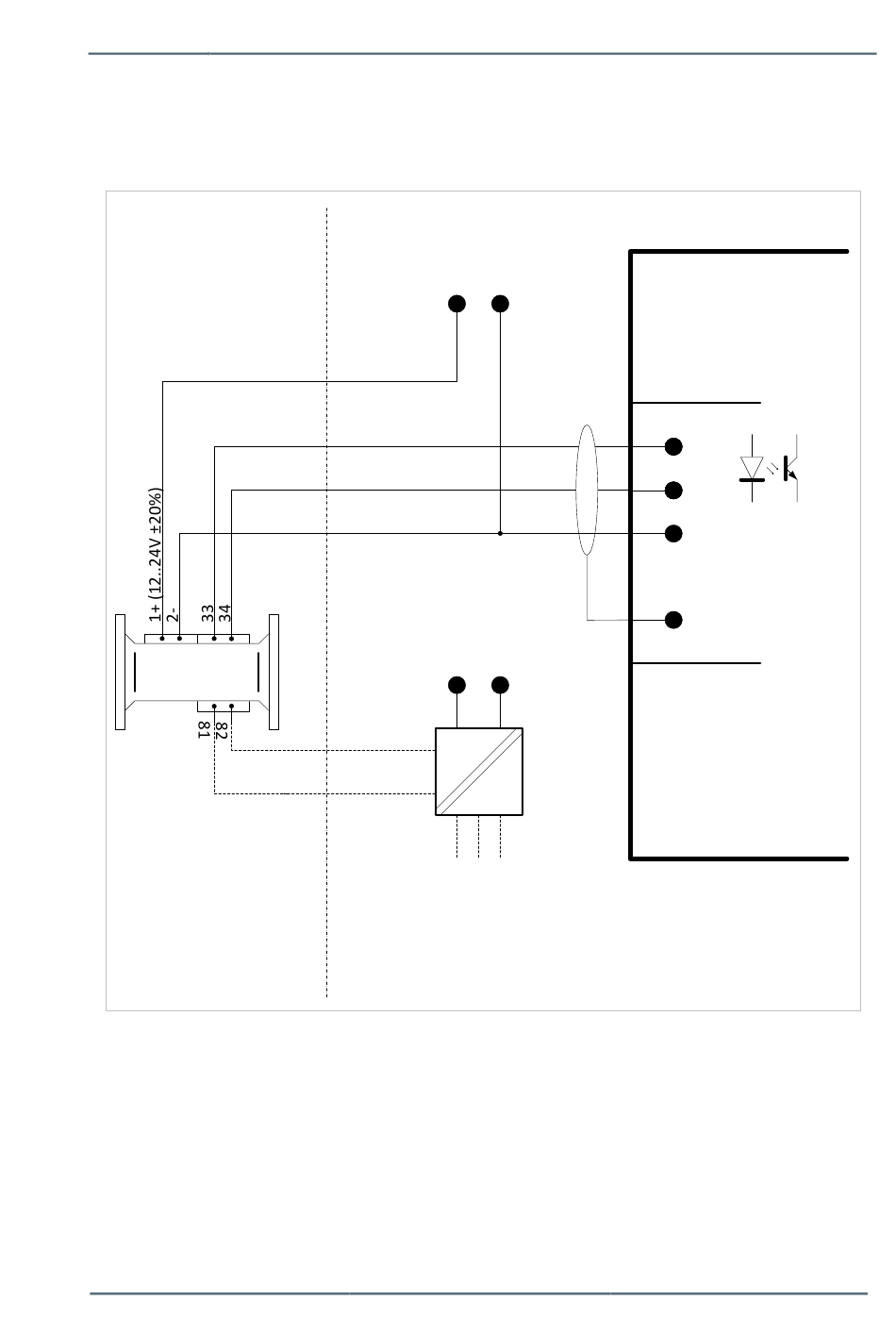

4.3.16 Compteur de gaz à ultrasons FLOWSIC600 : RS485 sérielle
(EEx d) via la carte MFE7
Hazardous Area
USM
FLOWSIC600
(EEx d)
enCore FC1
Safe Area
24V
0V
0V 24V
Data +
Data -
RS232C
service
RS485 to RS232
converter
e.g. ADAM 4520
Fig. 4 :17
Instructions de service
Manuel de montage
enCore device
MFE7 board
RSA
RSA
RSB
RSB
GND
SH
Page 45 sur 66
