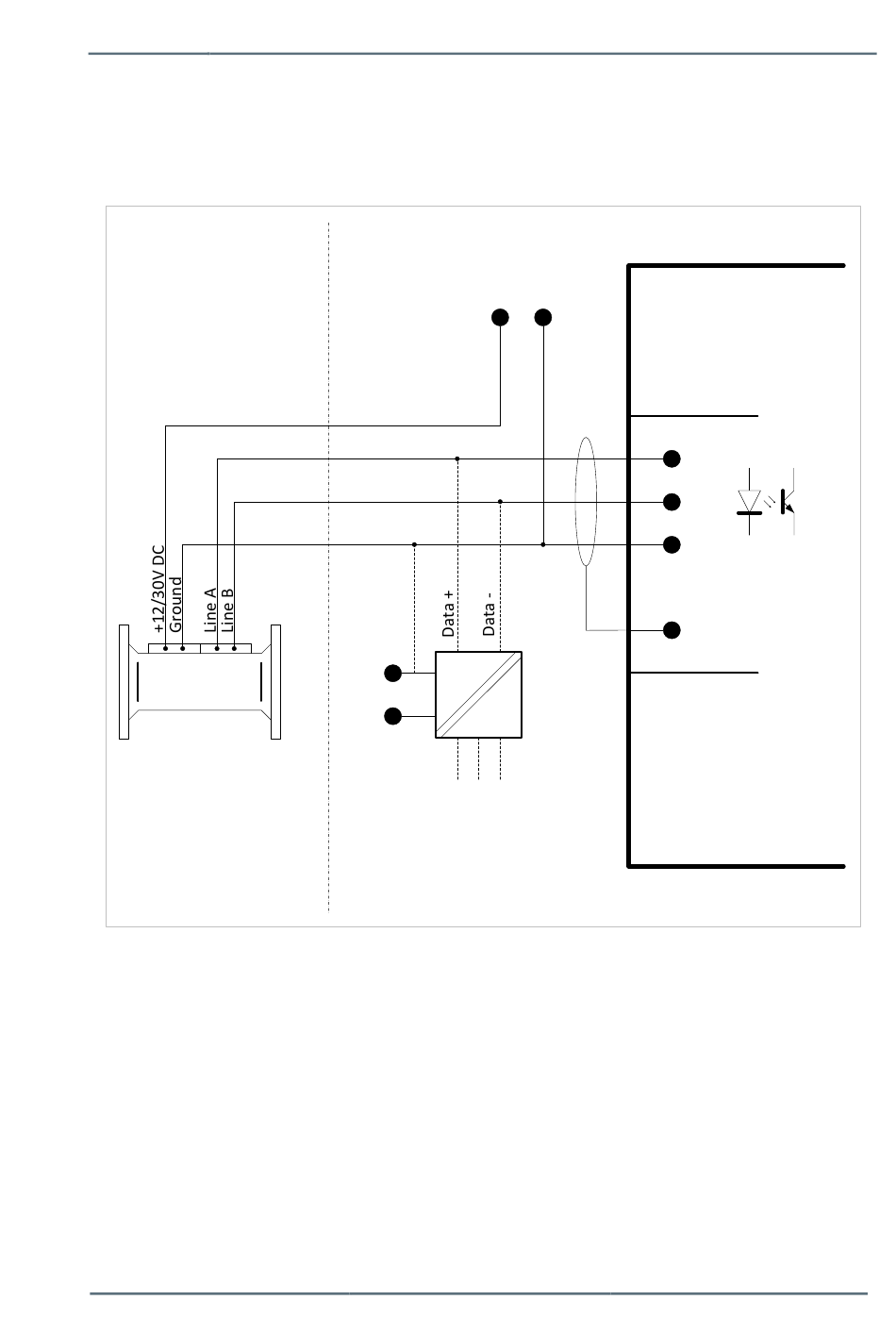

4.3.14 Compteur de gaz à ultrasons Q.Sonic : RS485 sérielle
(EEx d) via la carte MFE7
Hazardous Area
UFM Q.Sonic
(EEx d)
enCore FC1
Safe Area
24V
0V
24V
RS232C
service
RS485 to RS232
converter
e. g. ADAM 4520
Fig. 4 :15
Instructions de service
Manuel de montage
enCore device
0V
MFE7 board
RSA
RSB
GND
SH
Page 43 sur 66
