Manuel de montage
3.6.5

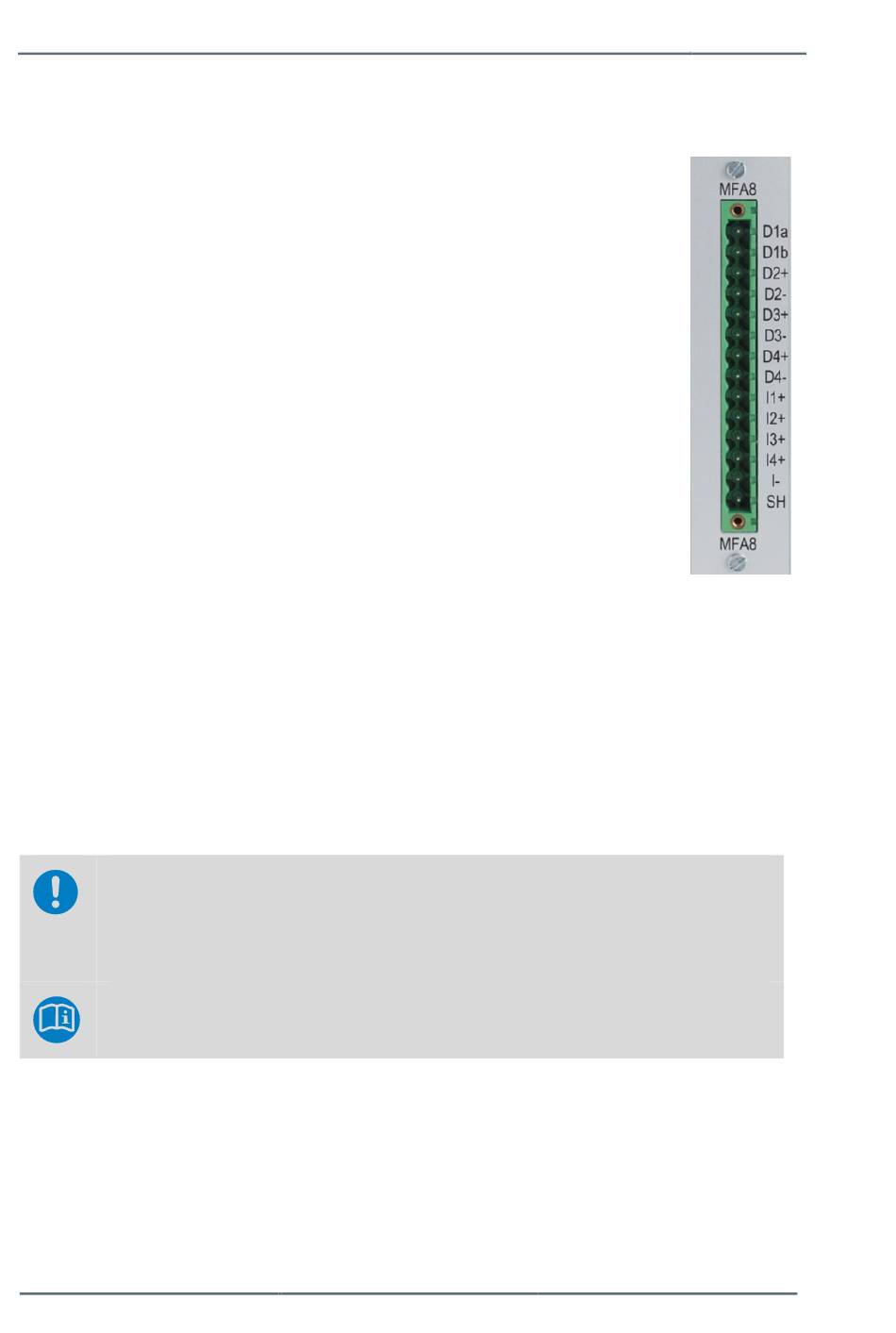

Carte de process MFA8
•
Une sortie de messages numérique (D1a/D1b)
•
Trois sorties numériques (D2+/D2-, D3+/D3-) pour des
messages ou des impulsions NF (max. 25 Hz).
Quatre sorties analogiques (I1, I2, I3 / I-), 0...20 mA ou
4...20 mA, pour des valeurs de mesure.
4 Manuel de montage
Le FC1 est prévu pour le montage dans un châssis de 19''. Il est disponible
en largeurs de 1/3 ou 1/2. La profondeur de montage de 170 mm (env.
220 mm avec les connecteurs) doit être prise en compte afin que les bornes
de connexion au dos restent accessibles.
Le FC1 soit être installé dans un local d'installation hors zone Ex
(local électrique) à l'extérieur des zones Ex 0, 1 et 2, selon la
classe de protection IP 20.
Nous recommandons de monter le FC1 dans un châssis pivotant.
Page 28 sur 66
Instructions de service
4
Fig. 3 :8
enCore FC1
