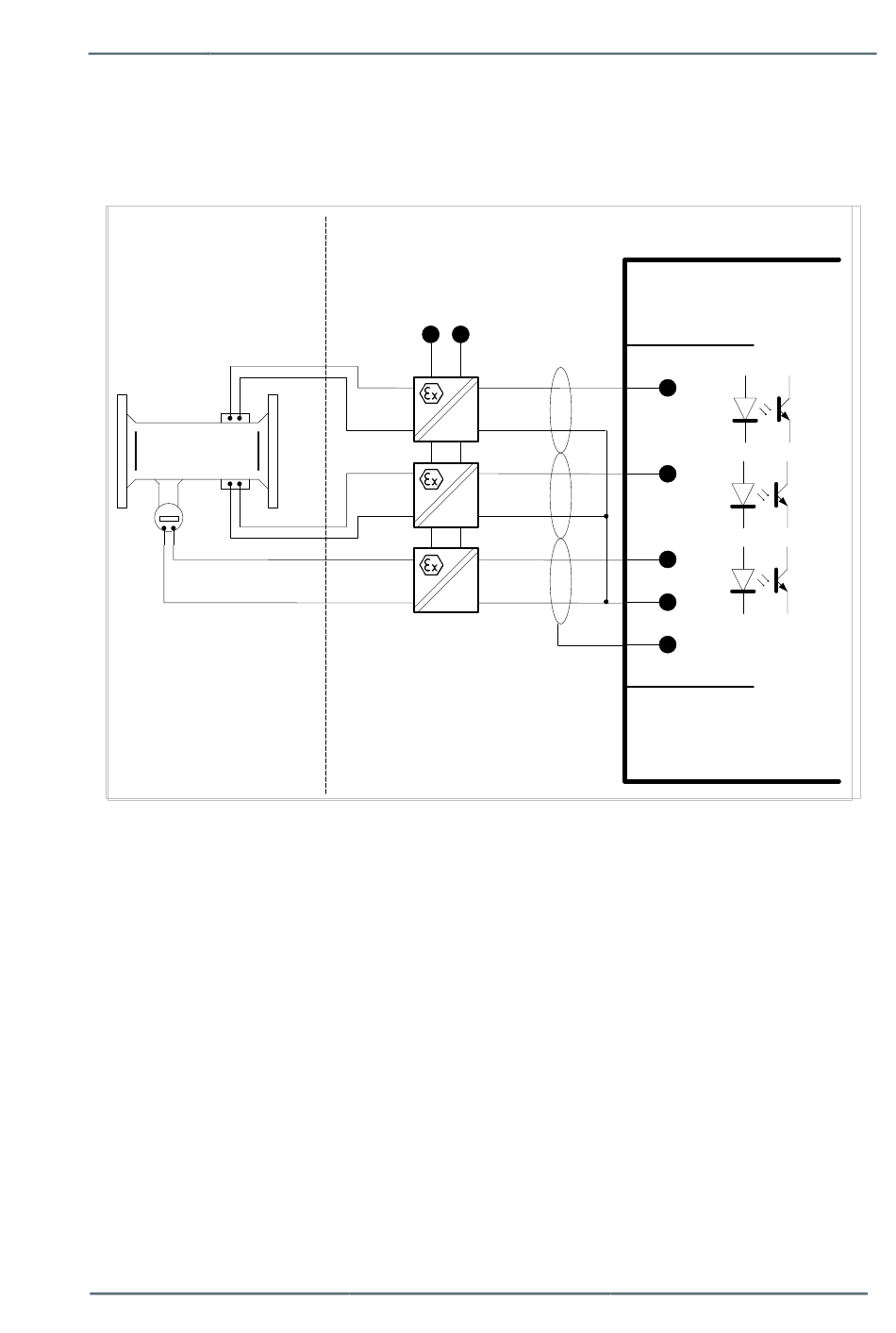

4.3.12 Compteur de gaz (turbine) : Indice de codeur, 2 capteurs
NF/HF (EEx i) via la carte MFE7
Hazardous Area
1234567,8
Turbine:
encoder and
2 LF/HF sensors
enCore FC1
Safe Area
24V 0V
Isolated pulse
amplifier
(active output)
Fig. 4 :13
Instructions de service
Manuel de montage
enCore device
MFE7 board
D1+
D2+
D3+
GND
SH
