Manuel de montage

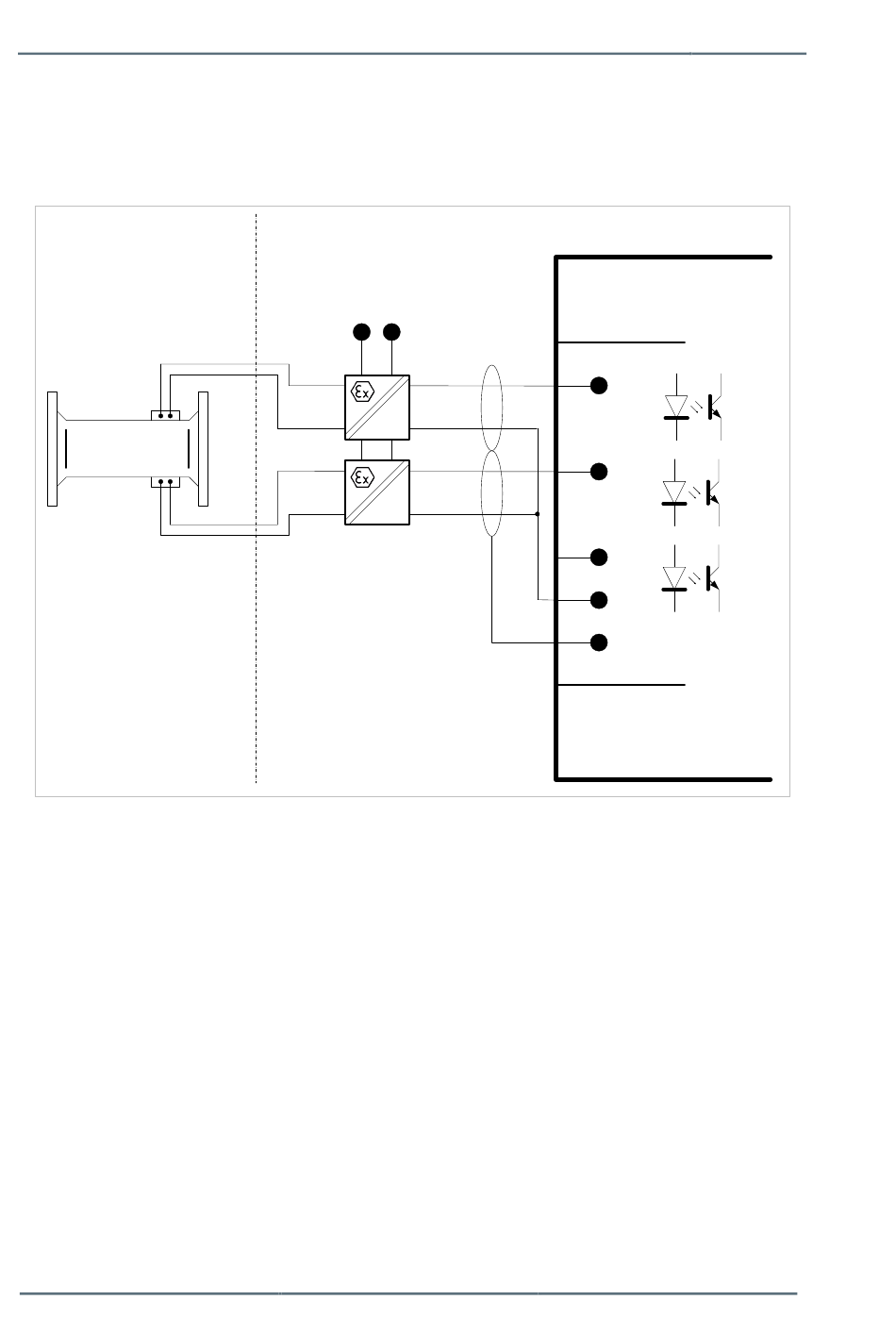

4.3.13 Compteur de gaz (turbine) SMRI2 bidirectionnel : 2 capteurs
HF, détection de sens de transport (EEx i) via la carte MFE7
Hazardous Area
Turbine SMRI bi:
2 HF sensors
Page 42 sur 66
Safe Area
24V 0V
Isolated pulse
amplifier
(active output)
Fig. 4 :14
Instructions de service
enCore device
MFE7 board
D1+
D2+
D3+
GND
SH
enCore FC1
4
