La protection interne de l'appareil est réalisé par un organe de protection
contre les surintensités à réarmement automatique.
Pour la compensation du potentiel, la terre est raccordée à la borne PE du
connecteur d'alimentation électrique.
4.3 Schémas de connexion des différents appareils de
mesure
Ce chapitre présente les schémas de connexion pour les différentes
appareils de mesure, qui sont branchés typiquement au FC1 (capteurs de
température et de pression, compteur de gaz et appareils de mesure de
qualité de gaz).
4.3.1

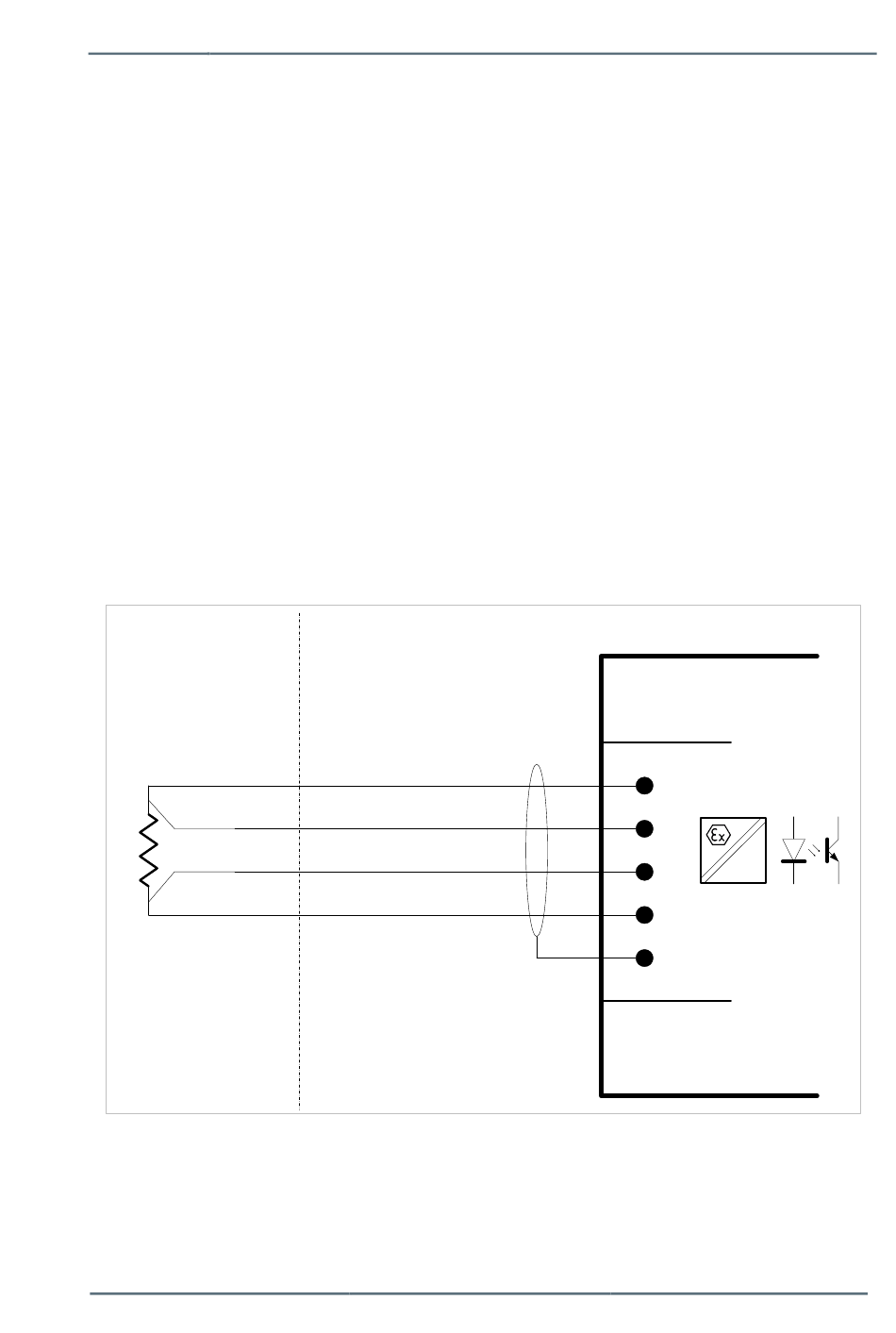

Pt100 (EEx i) via la carte ExMFE5
Hazardous Area
Pt100, EEx i
enCore FC1
Safe Area
Fig. 4 :2
Instructions de service
Manuel de montage
enCore device
ExMFE5 board
I+
U+
U-
I-
SH
