3.6 Cartes de process optionnelles
Des exemples de branchement typiques sont décrits au chapitre
4.3.
3.6.1
Carte de process ExMFE5
Toutes les entrées de la carte ExMFE5 possèdent une sécurité
intrinsèque.
•
Trois entrées NAMUR (Z1+/Z1-, Z2+/Z2-, Z3+/Z3-) pour
les messages et les impulsions NF ou HF. Les entrées
d'impulsions sont utilisées typiquement pour le
branchement de compteurs de gaz via des interfaces
d'impulsions.
Le premier canal est alternativement adapté au
branchement d'un compteur de gaz via un totalisateur à
codeur.
•
Une entrée de résistance à 4 conducteurs (I+/U+/U-/I-) est
prévue pour le branchement d'un capteur de température
Pt100.
•
Une entrée de courant analogique de 4...20 mA (P+/P-) est
utilisable alternativement comme interface HART. Elle est
prévue pour le branchement d'appareils de mesure avec
sortie de courant (par ex. les capteurs de pression) ou
interface HART (par ex. les capteurs de pression ou de
température).
Lors de l'utilisation comme interface HART, les deux
modes d'exploitation différents sont possibles :
-
Mode Multi-drop pour un maximum de 4
appareils HART.
-
Mode Burst : 1 appareil HART
enCore FC1
Instructions de service
Structure et fonctionnement
Page 25 sur 66

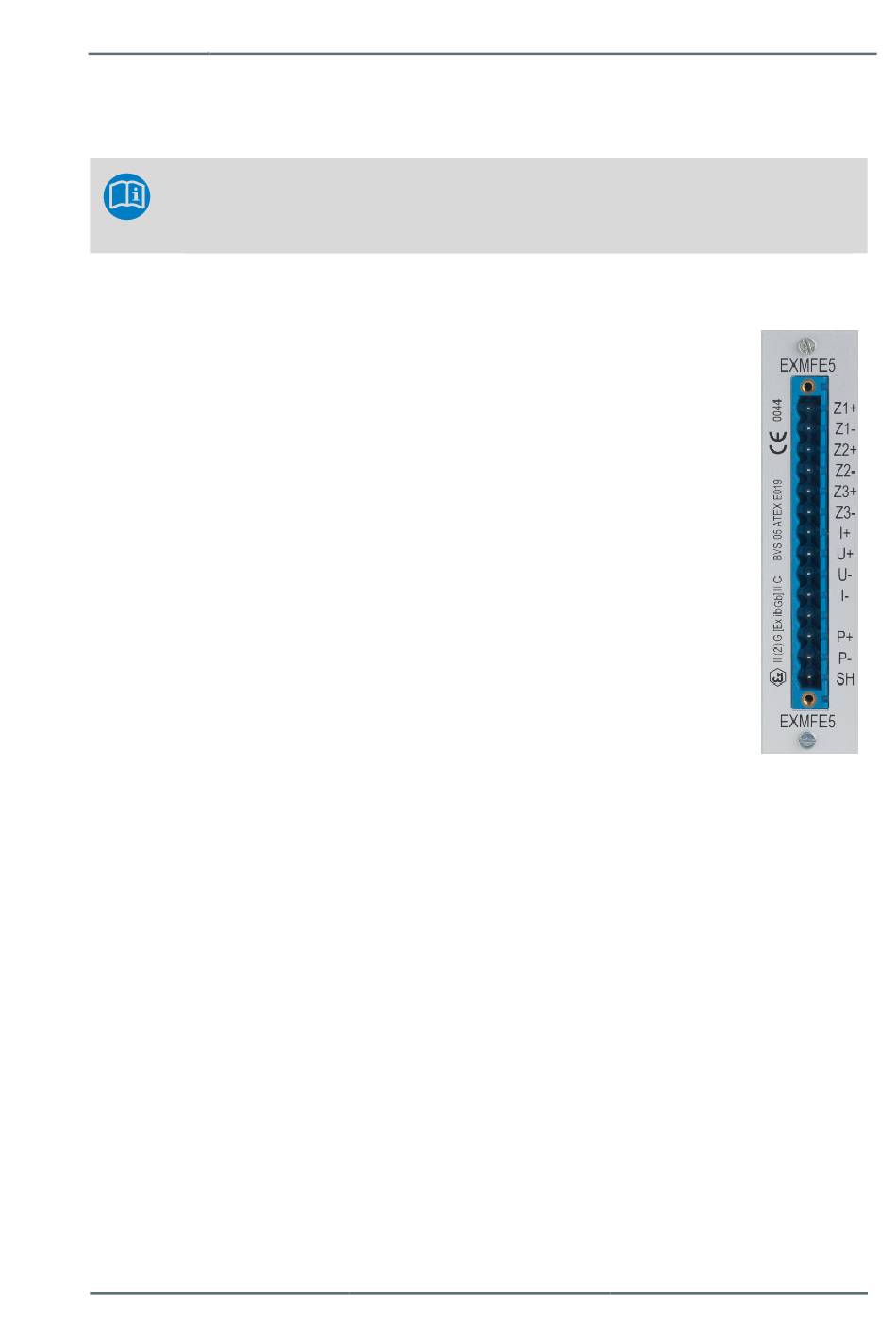

Fig. 3 :4
